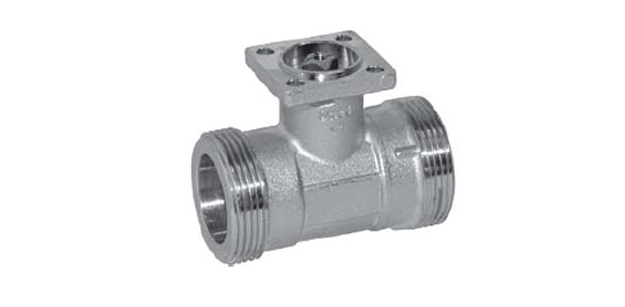

Шаровой кран Belimo R409 необходим для регулирования потока рабочей среды в контурах как открытого, так и закрытого типов. Сфера применения – отопление и обработка воздуха в помещениях и зданиях. 2-ходовой, трубное присоединение за счет резьбы снаружи крана.

• Условный внутренний диаметр – 1,5 см
• Пропускная способность (Kvs Max) – 0,63 м³/ч
• Полная герметичность

Шаровой кран Belimo R409 необходим для регулирования потока рабочей среды в контурах как открытого, так и закрытого типов. Сфера применения – отопление и обработка воздуха в помещениях и зданиях. 2-ходовой, трубное присоединение за счет резьбы снаружи крана.

• Условный внутренний диаметр – 1,5 см
• Пропускная способность (Kvs Max) – 0,63 м³/ч
• Полная герметичность

Технические характеристики



Рабочая среда	Вода; водно-гликолевые растворы (макс. ½ гликоля)
Рабочая температура среды*	От +5°С до +110°С
*Ограничения	В зависимости от установленной на кран модели электропривода температура среды может корректироваться. Подробнее в технич. характеристиках привода
ΔPmax – диффер. давление при стандартном рабочем режиме	350 кПа
ΔPmax - диффер. давление при бесшумном рабочем режиме	200 кПа
ΔPs - давление запирания	1400 кПа
Расходная характеристика (канал А-АВ)	Равнопроцентная
Герметичность крана	Полная
Соединение с трубой	За счет резьбы снаружи крана
Угол поворота максимальный	≤ 90° (интервал работы 15° … 90°)
Варианты установки относительно штока	2 варианта: горизонтально/вертикально
Сервисное обслуживание	Нет необходимости
Корпус крана (штампов-й)	Латунь (покрытие никелем)
Шток и конус	Сталь-нержавейка
Уплотнительный материал	О-образное кольцо из каучука EPDM – шток О-образное кольцо из тефлона PTFE, Viton – шар
Диск корректирующий	ТЕФЗЕЛ



Описание

Принцип работы и управления

Открытие шарового крана Belimo R409 регулируется электрическим поворотным приводом через управляющие сигналы от контроллера. На основание посылаемых сигналов привод поворачивает шар внутри крана (элемент регулирования) в заданное положение. При повороте шара в направлении по часовой стрелке кран будет закрыт. Для открытия крана шар поворачивается в противоположную сторону. Команды от контроллера на привод посылаются либо через импульсный сигнал по 3-позиционной схеме, либо аналоговым сигналом от 0 до 10 В.

Для выбора электропривода нужно ориентироваться на технические параметры крана Belimo R409 (тип и размер муфты).

Расходная характеристика

Благодаря встроенному в кран Belimo R409 регулирующему диску поток среды на постоянной основе сохраняет равнопроцентную расходную характеристику.

Узнать цену изделия и заказать шаровой кран Belimo R409 можно по телефону 8 (499) 201-22-47.

Оптовые цены и предоставление скидок на изделие обсуждается индивидуально.

На кран Belimo R409 предоставляется гарантия в течение 5 лет. К изделию прилагаются паспорт и сертификат соответствия.

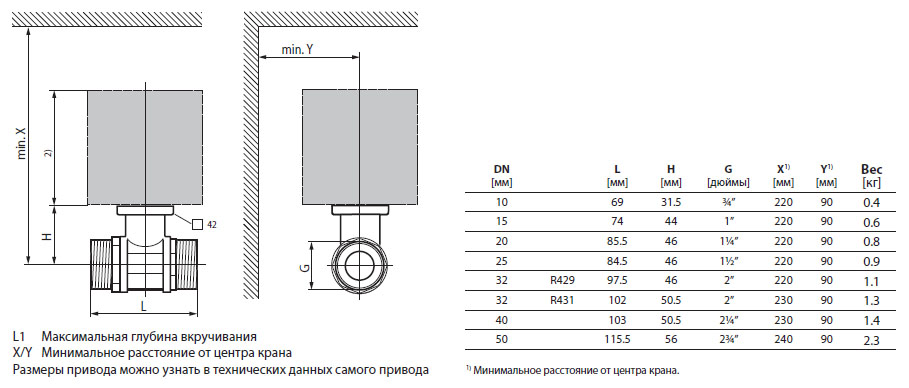

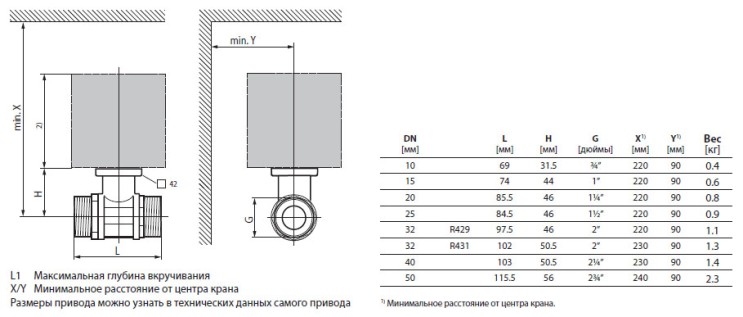

Габаритные размеры
