Регулирующий шаровой кран Belimo R3050-58-S4

2-ход/3ход регулирующие шаровые краны со стандартными электроприводами R3050-58-S4

Регулирующий кран шарового типа Belimo R3050-58-S4 для управления потоками воды как в закрытых, так и в открытых контурах. Для отопительных систем, а также сферы обработки воздуха в помещениях.

  • Трехходовой, с внутренней резьбой
  • Полная герметичность в канале А-АВ
  • Внутренний диаметр – 5 см
  • Kvs – макс 58 куб.м/час

Регулирующий кран шарового типа Belimo R3050-58-S4 для управления потоками воды как в закрытых, так и в открытых контурах. Для отопительных систем, а также сферы обработки воздуха в помещениях.

  • Трехходовой, с внутренней резьбой
  • Полная герметичность в канале А-АВ
  • Внутренний диаметр – 5 см
  • Kvs – макс 58 куб.м/час

Технические характеристики



Рабочая среда Вода (холодная и горячая), в том числе содержащая гликоль в максимальном соотношении 50 на 50
Рабочая температура среды* От -10°С до +120°С
*Ограничения  Диапазон температур является условным и может быть скорректирован в зависимости от конкретной модели привода (подробнее в тех. описание привода)
ΔPmax – дифференциальное давление 350 кПа – при работе в обычном режиме
200 кПа – при работе в бесшумном режиме
ΔPs – запирающее давление 1400 кПа
Характер расхода среды в канале А-АВ Равнопроцентный расход
Герметичность крана Канал А-АВ (регулирующий): полностью герметичен
Канал В-АВ (обводной): 1-2% от значения Kvs
Способ присоединения к трубе С помощью внутренней резьбы
Максимальный угол вращения Канал А-АВ: угол ≤ 90° / диапазон работы 15…90°
Канал В-АВ: угол ≤ 90° / диапазон работы 15…70°
Установочное положение Два варианта установки: горизонтально либо вертикально, определяется относительно штока
Поддержка тех. службы Нет
Корпус (штамповка) Латунь никелир.
Конус и шток (регулирующий элемент) Сталь-нержавейка
Уплотнительный элемент Шток: EPDM (O-ring)
Шар: EPDM (O-ring) / PTFE
Диск для корректировки потока Сталь-нержавейка



Описание

Принцип управления

Работа шарового крана Belimo R3050-58-S4 регулируется электроприводом поворотного типа. Команды на электропривод от контроллера могут передаваться двумя способами: через аналоговый сигнал в интервале от 0 до 10 В либо по трехпозиционной схеме. Согласно посылаемому сигналу, электропривод перемещает шар крана в необходимую позицию. Для открытия крана – привод поворачивает шар против часовой стрелки, для закрытия – в противоположную сторону.

Для выбора подходящей модели поворотного электропривода нужно ориентироваться на технические параметры крана Belimo R3050-58-S4.

Характер расхода потока

В кране Belimo R3050-58-S4 предусмотрен диск для корректировки водного потока, благодаря которому всегда поддерживается равнопроцентная расходная характеристика.

Для уточнения цены и заказа шарового крана Belimo R3050-58-S4 Вы можете звонить по телефону 8 (499) 201-22-47.

Предоставление скидок и оптовых цен возможно только после индивидуального обсуждения.

Гарантия на шаровой кран Belimo R3050-58-S4 – 5 лет со дня покупки. Технический паспорт и сертификат соответствия прилагаются.

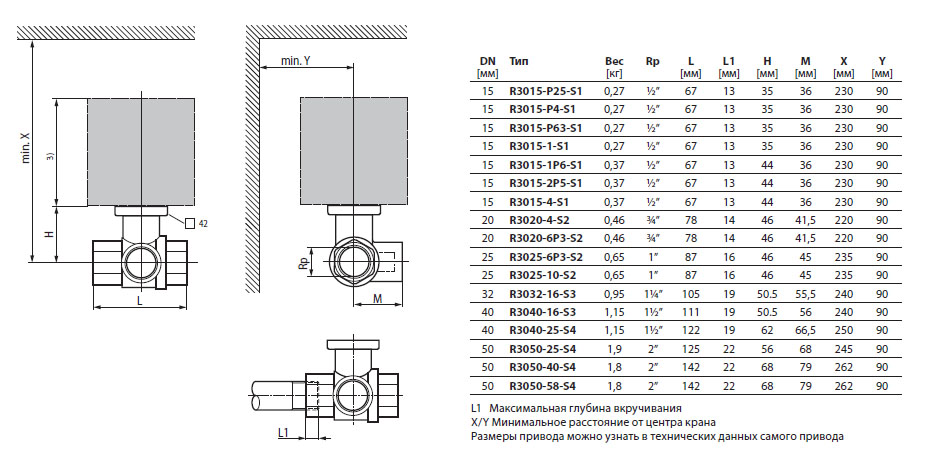

Габаритные размеры

Габаритные размеры R3050-58-S4
