Регулирующий шаровой кран Belimo R3040-16-S3

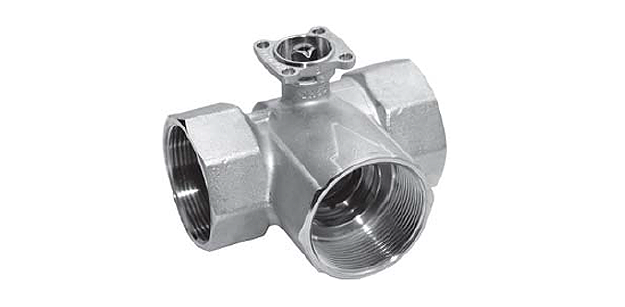

2-ход/3ход регулирующие шаровые краны со стандартными электроприводами R3040-16-S3

Кран шарового типа Belimo R3040-16-S3, регулирующий поток рабочей среды в отоплении, а также в системах подготовки и обработки воздуха в зданиях и помещениях. Применяется как в контурах открытого типа, так и закрытого. Трехходовой, присоединение к трубе с помощью резьбы внутри крана.

  • Условный внутренний диаметр (DN) – 4 см
  • 100% герметичность (А)
  • Предельная пропускная возможность крана (Max Kvs) – 16 куб.м в час

Кран шарового типа Belimo R3040-16-S3, регулирующий поток рабочей среды в отоплении, а также в системах подготовки и обработки воздуха в зданиях и помещениях. Применяется как в контурах открытого типа, так и закрытого. Трехходовой, присоединение к трубе с помощью резьбы внутри крана.

  • Условный внутренний диаметр (DN) – 4 см
  • 100% герметичность (А)
  • Предельная пропускная возможность крана (Max Kvs) – 16 куб.м в час

Технические характеристики



Рабочая среда (теплоноситель) Вода и водно-гликолевые растворы, процентное соотношение максимум 50 х 50
Диапазон температур рабочей среды От -10°С до +120°С
Примечания Температурный диапазон является условным. Точные температуры зависят от конкретной модели привода и могут корректироваться. Подробная информация в технической документации привода
ΔPмакс (диффрен-ое давление) 350 кПа – при обычном рабочем режиме
200 кПа – при бесшумном рабочем режиме
ΔPs (запир-ее давление) 1400 кПа
Расходная характеристика потока среды в канале А-АВ (регулирующий) Равнопроцентная
Герметичность крана Канал А-АВ: 100% герметичен
Канал В-АВ (байпас): до 2% от значения Max Kvs
Способ соединения с трубой С помощью резьбы внутри крана
Максимальный угол поворота Канал А-АВ: ≤ 90°; диапазон для работы 15 - 90°
Канал В-АВ: ≤ 90°; диапазон для работы 15 - 70°
Установочные позиции 2 позиции – вертикальная и горизонтальная относительно штока
Сервисное обслуживание Не предусмотрено
Корпус крана (штамповка) Латунь, покрытие никелем
Конус и шток крана Антикоррозионная сталь
Уплотнительные элемент О-Образное кольцо из ЭПДМ (шток)

ПТФЭ; О-Образное кольцо из ЭПДМ (шар)

Диск для корректировки потока среды ТЕФЗЕЛ



Описание

Принцип управления

Управление шаровым краном Belimo R3040-16-S3 осуществляется за счет электропривода поворотного типа. Для открытия либо закрытия крана электропривод поворачивает шар (элемент регулирования) в позицию, заданную контроллером через управляющий сигнал. Команды на привод могут поступать посредством сигналов двух типов – аналогово в интервале от 0 до 10 В и импульсного по 3-позиционной схеме. Если шар поворачивается в направлении против часовой стрелки, то кран открывается, если шар поворачивается в противоположную сторону – закрывается.

Для выбора подходящей модели электропривода нужно ориентироваться на тип и муфту крана Belimo R3040-16-S3.

Расходная характеристика потока

В конструкцию шарового крана Belimo R3040-16-S3 встроен диск для корректировки потока, который обеспечивает его равнопроцентный расход в регулирующем канале.

Вы можете уточнить стоимость изделия, а также оформить заказ на шаровой кран Belimo R3040-16-S3, позвонив по телефону 8 (499) 201-22-47.

Скидки и цены на оптовые заказы обсуждаются индивидуально.

Гарантийный срок на шаровой кран действует в течение 5 лет со дня покупки. К изделия прилагаются технический паспорт и сертификат соответствия.

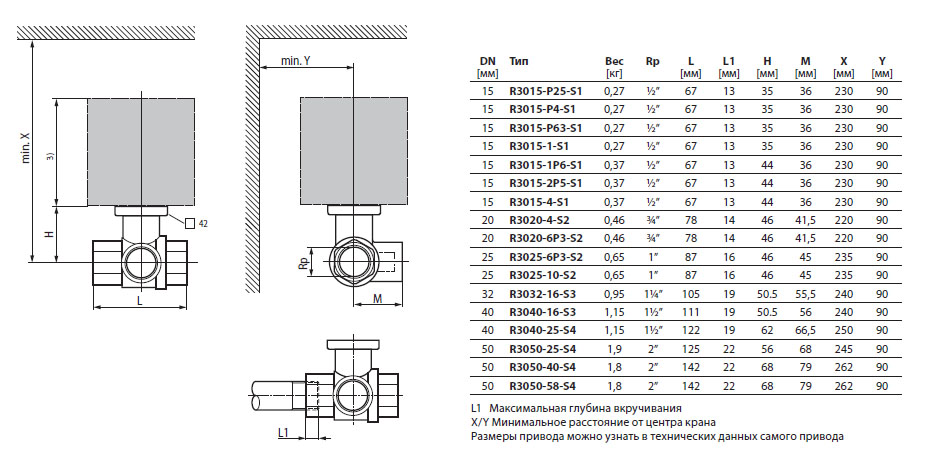

Габаритные размеры

Габаритные размеры R3040-16-S3





Скачать PDF



Скачать PDF (91 Кбайт)

Сертификат BELIMO (775 Кбайт)
