Регулирующий шаровой кран Belimo R3020-6P3-S2

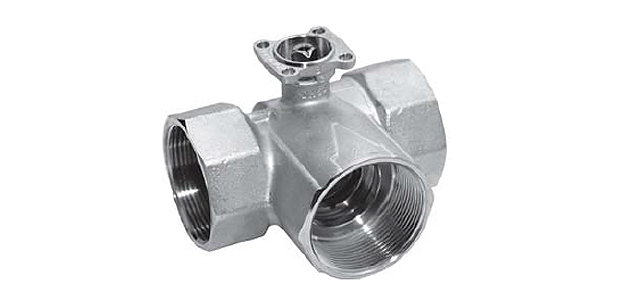

2-ход/3ход регулирующие шаровые краны со стандартными электроприводами  R3020-6P3-S2

Belimo R3020-6P3-S2 – кран шарового типа, применяемый для регулирования потока рабочей среды в отопительных системах, а также в сфере обработки воздуха в зданиях. Может использоваться как в открытых, так и в закрытых контурах. Трехходовой, с резьбой внутри.

  • Внутренний диаметр (DN) – 2 см
  • 100% герметичность
  • Предельная способность пропуска среды (Kvs) – 6,3 м3 в час

Belimo R3020-6P3-S2 – кран шарового типа, применяемый для регулирования потока рабочей среды в отопительных системах, а также в сфере обработки воздуха в зданиях. Может использоваться как в открытых, так и в закрытых контурах. Трехходовой, с резьбой внутри.

  • Внутренний диаметр (DN) – 2 см
  • 100% герметичность
  • Предельная способность пропуска среды (Kvs) – 6,3 м3 в час

Технические характеристики



Рабочая среда Вода и водно-гликолевые растворы, соотношение не более 50/50
Рабочие температуры среды От -10°С до +120°С*
*Особые условия В зависимости от установленной модели электропривода температуры могут быть скорректированы. Подробнее в технической документации к электроприводу
ΔPmax (давление диффер-ое) 350 кПа - при обычном режиме работы
200 кПа – при бесшумном режиме работы
ΔPs (запир-ее давление) 1400 кПа
Кривая расхода среды в регулирующем канале Равнопроцентная
Герметичность крана 100 % герметичен – регулирующий канал
до 2% протечки от Kvs – обводной канал
Тип присоединения к трубе С помощью резьбы внутри
Максимальный угол поворота 90°; интервал работы от 15° до 90° - регулирующий канал
90°; интервал работы от 15° до 70° - обводной канал
Варианты установки 2 варианта: вертикальная установка и горизонтальная (относительно штока)
Сервисная поддержка Нет
Корпус (штамповка) Латунь, покрытая никелем
Конус / шток Антикоррозионная сталь
Элемент уплотнения ЭПДМ (кольцо О-образное) - шток
ПТФЭ, ЭПДМ (кольцо О-образное) - шар
КДиск для корректировки потока ТЕФЗЕЛ



Описание

Управляющий принцип

Регулирование работы шарового крана Belimo R3020-6P3-S2 осуществляет поворотный привод, открывая и закрывая кран за счет поворота шара в соответствии с управляющим сигналом от контроллера. Применяются 2 вида сигнала – аналоговый в стандартном интервале от 0 до 10 В и трехпозиционный. Если шар поворачивается влево, то кран открывается, если поворачивается вправо – закрывается.

При выборе подходящей модели электропривода важно учитывать технические параметры крана Belimo R3020-6P3-S2, главным образом тип и размер муфты.

Кривая расхода рабочей среды

За обеспечение постоянной равнопроцентной характеристики потока отвечает встроенный в конструкцию крана корректирующий диск.

Чтобы узнать стоимость изделия и оформить заказ на R3020-6P3-S2, звоните по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются персонально.

Гарантийный срок на кран Belimo R3020-6P3-S2 – 5 лет. Паспорт и сертификат соответствия прилагаются к изделию.

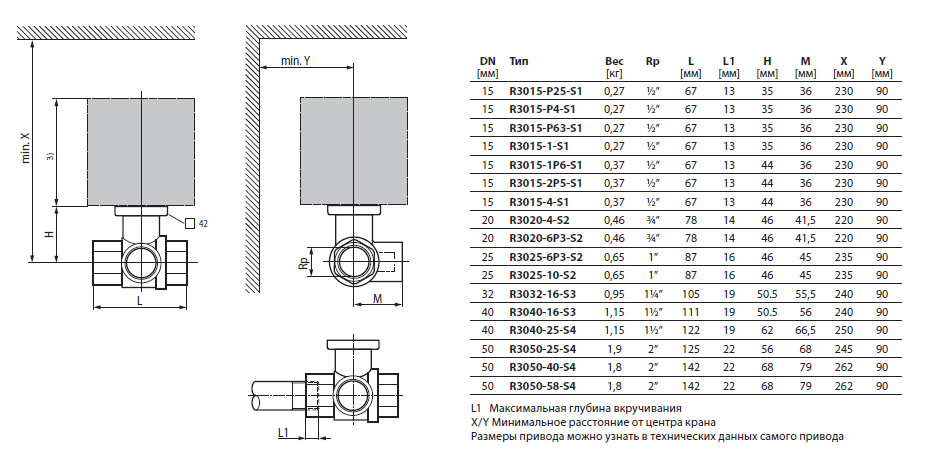

Габаритные размеры

Габаритные размеры R3020-6P3-S2
