R2050-40-S4 регулирующий шаровой кран Belimo является аналогом крана Danfoss арт. VB2 065B2061

Сравнительная таблица:

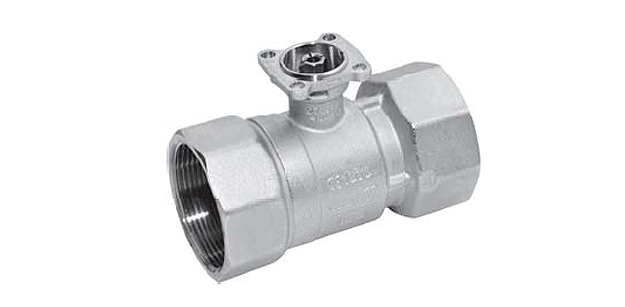

Кран шарового типа Belimo R2050–40-S4, регулирующий поток рабочей среды в отопительных системах, а также системах подготовки и обработки воздуха. Подходит как для закрытых, так и открытых контуров. Двухходовой, присоединение с помощью резьбы внутри крана.

• Внутренний диаметр (DN) – 5 см
• Полная герметичность
• Максимально возможная пропускная способность (Max Kvs) – 40 куб.м/час



R2050-40-S4 регулирующий шаровой кран Belimo является аналогом крана Danfoss арт. VB2 065B2061

Сравнительная таблица:

Клапан	Тип	DN	PN	Kvs	°C	Привод	Время поворота
VB2 065B2061	2-way	50	25	25	150	AMV 20	120 s
R2050-40-S4	2-way	50	6	40	120	SR230A	90 s



Кран шарового типа Belimo R2050–40-S4, регулирующий поток рабочей среды в отопительных системах, а также системах подготовки и обработки воздуха. Подходит как для закрытых, так и открытых контуров. Двухходовой, присоединение с помощью резьбы внутри крана.

• Внутренний диаметр (DN) – 5 см
• Полная герметичность
• Максимально возможная пропускная способность (Max Kvs) – 40 куб.м/час

Технические характеристики



Рабочая среда	Вода, растворы гликоля (не более ½)
Диапазон рабочих температур среды	От –10°С до +120°С
Примечания	В зависимости от конкретной модели электропривода температуры могут быть скорректированы. См. подробнее в технической документации привода
ΔPmax – давление дифферен., кПа	350 – нормальный режим работы 200 – бесшумный режим работы
ΔPs – давление запир.	1400
Кривая расхода среды	Равнопроцентная
Герметичность крана	Полная
Способ соединения с трубой	С помощью резьбы внутри
Максимальный угол поворота крана	≤ 90° диапазон работы от 15° до 90°
Варианты установки	2 варианта: вертикальное либо горизонтальное (относительно штока)
Сервисное обслуживание	Не предусмотрено
Тело клапана	Латунь, покрытие никелем
Корпус крана - штамповка	Сталь коррозионностойкая
Элемент уплотнения	ЭПДМ – О-образное кольцо для штока ПТФЭ, ЭПДМ – О-образное кольцо для шара
Корректирующий диск	Сталь коррозионностойкая



Описание

Принцип управления

Для регулирования работы шарового крана Belimo R2050–40-S4 применяются поворотные электроприводы (выбор конкретной модели зависит от размера и типа муфты крана). В соответствии с посылаемым контроллером управляющим сигналом привод перемещает регулирующий элемент, шар, в заданную позицию, тем сама открывая или закрывая кран. Для открытия крана – шар вращается влево, для закрытия – вправо. Команды на привод поступают либо по трехпозиционной схеме, либо с помощью аналогового сигнала в интервале от 0 до 10 В.

Кривая расхода среды

В конструкцию крана Belimo R2050–40-S4 интегрирован диск для корректировки потока среды, благодаря чему поддерживается ее равнопроцентный расход.

Для уточнения всей необходимой информации и оформления заказа на шаровой кран Belimo R2050–40-S4 звоните по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются персонально.

Гарантия на шаровой кран Belimo R2050–40-S4 – 5 лет со дня покупки. Паспорт и сертификат соответствия прилагаются.

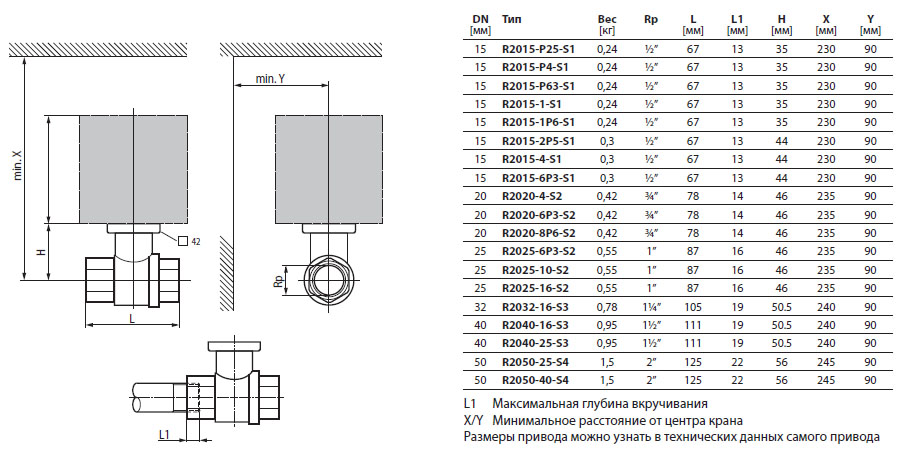

Габаритные размеры
