Привод BELIMO NRQ24A-SZ

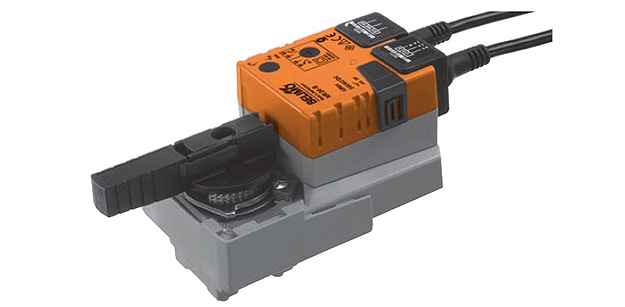

Привод для установки на 2-ход/3ход регулирующие шаровые краны  NRQ24A-SZ

Электропривод поворотного типа Belimo NRQ24A-SZ применяется в отопительных системах для управления шаровыми кранами.

  • Момент силы двигателя - 8 Нм
  • U номинальное 24 В (перемен./постоян. ток)
  • Управление аналоговым сигналом 0 - 10 В; сигнал обратной связи (измеряемое напряжение) 2 - 10 В

Электропривод поворотного типа Belimo NRQ24A-SZ применяется в отопительных системах для управления шаровыми кранами.

  • Момент силы двигателя - 8 Нм
  • U номинальное 24 В (перемен./постоян. ток)
  • Управление аналоговым сигналом 0 - 10 В; сигнал обратной связи (измеряемое напряжение) 2 - 10 В

Технические характеристики



Электричество
U номинальное 24 В (перемен./постоян. ток); 50/60 Гц
Интервал  U 19,2 - 28,8 В (перемен. ток) / 21,6 - 28,8 В (постоян. ток)
Мощности потребляемые

18 ВА - при калибровке (Imax = 20 А, 5 мс)

12 Вт - при эксплуатации

1,5 Вт - в покое

Присоединение к питанию Кабельное, длина 100 см , 4 х 0,75 мм²
Одновременное подключение нескольких приводов Да, нужно учитывать мощности
Функциональность
Момент силы 8 Нм, при 24 В
Управление Управляющий сигнал Y: 0 - 10 В, R на входе = 100 кОм
Интервал работы Y: 0,5 - 10 В =
Сигнал обратной связи U 0,5 - 10 В, Imax = 0,5 мА
Погрешность хода Отклонение 5%
Управление вручную Есть. Для вывода редуктора из зацепленного состояния нажать кнопку на корпусе, может фиксироваться
Угол поворота максимальный 90º. Угол настраивается с помощью концевых механических упоров
Время срабатывания на 90º 9 сек
Автоматическое настраивание интервала работы Y  и сигнала U (при превышении угла вращения) Вручную нажатием кнопки ADAPTION
Управление в принудительном порядке 100 % - максимальная позиция
50 % - промежуточная позиция
0 % - минимальная позиция
Шум при работе двигателя Не более 52 дБ
Контроль позиции Механический индикатор, снимается
Безопасность
Класс защиты от тока Экстра-низкие напряжения (3-й класс)
Протокол защиты корпуса IP54, вне зависимости от позиции установки
t среды при эксплуатации

От -30ºС до +40ºС*

* возможна t до +50ºС, подробнее у производителя

t хранения привода От -40ºС до +80º С
Относит. влажность воздуха 95%, без конденсации
Сервисная поддержка Нет
Масса устройства 1800 грамм



Описание

Принцип управления приводом

Управление электрическим приводом Belimo NRQ24A-SZ происходит посредством аналогового сигнала в интервале от 0 до 10 В, согласно которому привод принимает необходимое положение. Узнать текущую позицию привода можно с помощью сигнала обратной связи U (измеряемого напряжения). Также сигнал U может выступать в качестве управляющего сигнала для других приводов.

Принцип монтирования

Для монтажа электропривода Belimo NRQ24A-SZ на кран предусмотрен специальный установочный винт (входит в базовую комплектацию), который встроен в индикатор позиций. По отношению к крану электропривод может устанавливаться вертикально либо горизонтально (шаг 90°).

Управление вручную

Чтобы перевести электропривод Belimo NRQ24A-SZ на управление вручную нужно нажать самовозвратную кнопку. Это позволит вывести редуктор из зацепленного положения.

Обратная связь U5

Привод Belimo NRQ24A-SZ оснащен граничным кольцом, которое ограничивает максимальный угол поворота до 90°, вместо 95°. При этом сигнал обратной связи U5 при закрытом кране будет иметь значение примерно 0,3 В.

Защита от перегрузки в процессе работы

За счет автоматического отключения сразу после прохождения финальных позиций электропривод Belimo NRQ24A-SZ  надежно защищен от перегрузки в процессе работы.

Базовая позиция

Когда на привод Belimo NRQ24A-SZ подается напряжение в первый раз (начало эксплуатации/выход из ручного управления), он принимает базовую позицию согласно заводским настройкам. Затем позиция привода определяется согласно управляющему сигналу.

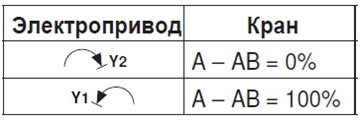

 Заводская настройка: Y2 NRQ24A-SZ

Для заказа электропривода Belimo NRQ24A-SZ и уточнения стоимости звоните по телефону 8 (499) 201-22-47.

Скидки и оптовые цены на устройство предоставляются индивидуально.

На электропривод Belimo NRQ24A-SZ действует гарантия в течение 5 лет. Паспорт и сертификат соответствия прилагаются к устройству.

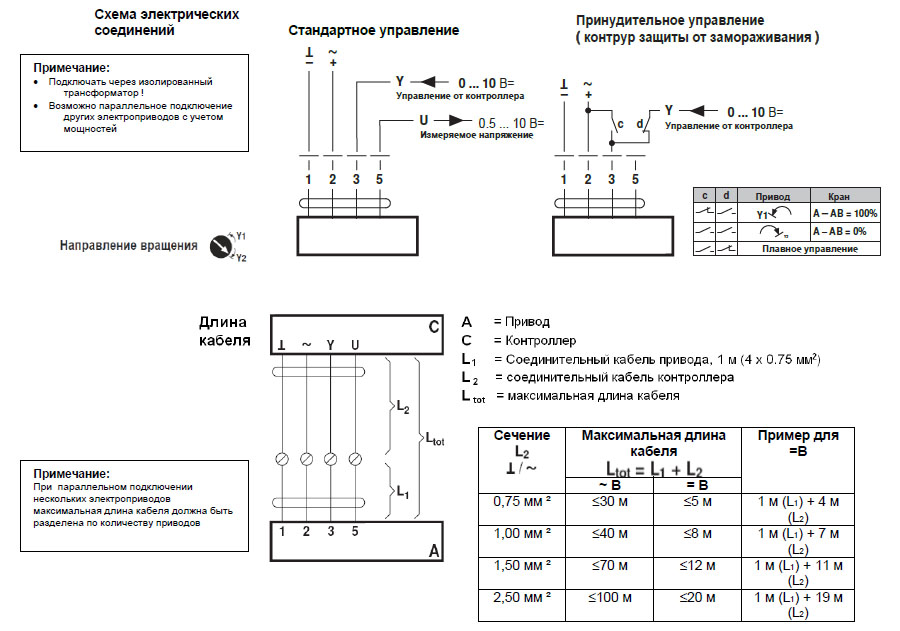

Электрическое подключение

Электрическое подключение NRQ24A-SZ

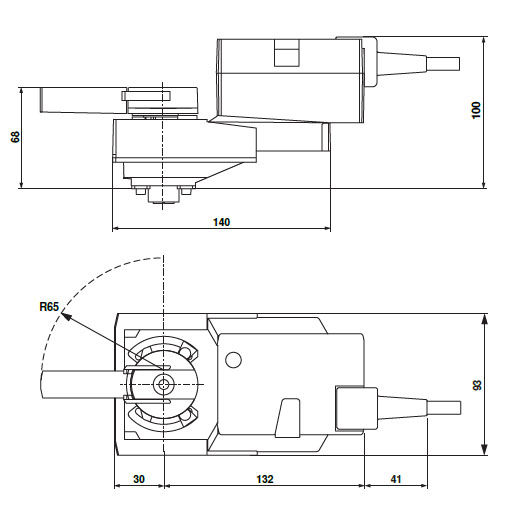

Габаритные размеры

Габаритные размеры NRQ24A-SZ

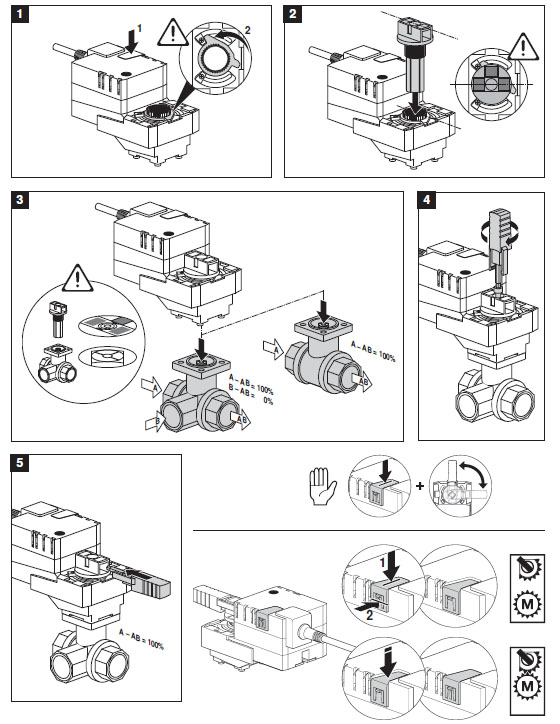

Установка

Установка NRQ24A-SZ

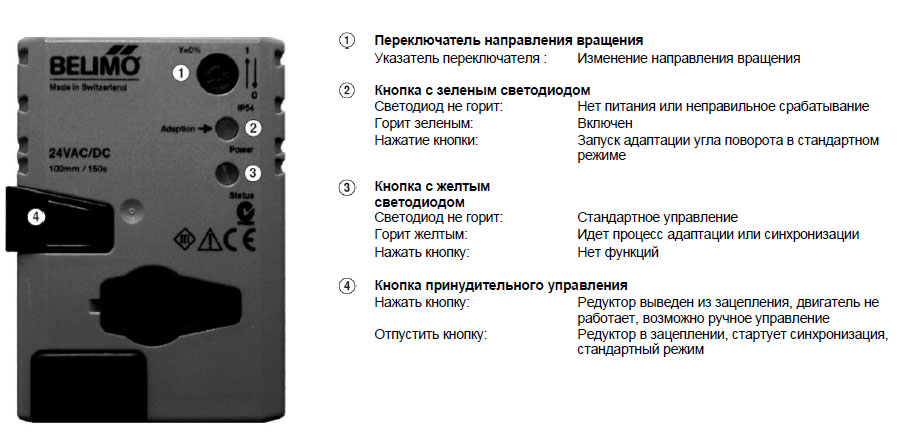

Управление и индикация

Управление и индикация NRQ24A-SZ
