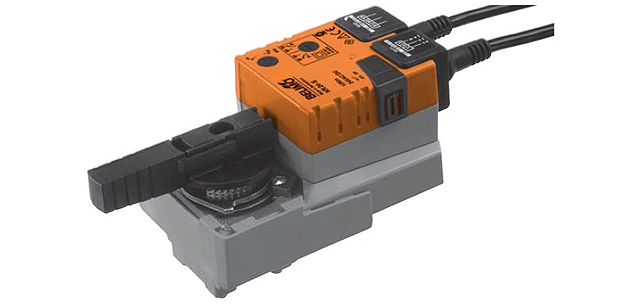

Электропривод поворотного типа Belimo NRQ24A-SR применяется для регулирования работы 2-х и 3-ходовых шаровых кранов.

• Вращательный момент - 8 Нм
• Напряжение (Unomin) - 24 В AC/DC
• Управляющий сигнал - аналоговый 0 - 10 В; обратная связь 2 - 10 В
• Продолжительность работы - 9 с

Электропривод поворотного типа Belimo NRQ24A-SR применяется для регулирования работы 2-х и 3-ходовых шаровых кранов.

• Вращательный момент - 8 Нм
• Напряжение (Unomin) - 24 В AC/DC
• Управляющий сигнал - аналоговый 0 - 10 В; обратная связь 2 - 10 В
• Продолжительность работы - 9 с

Технические характеристики



Электро-характеристики
Unomin	24 В AC/DC; частота 50/60 Гц
Интервал Unomin	19,2 - 28,8 В АС / 21,6 - 28,8 В DC
Расчетное значение N	18 ВА, Imax = 20 А и 5 мс
N потребляемые	12 Вт, при 8 Нм - эксплуатация 1, 5 Вт - нерабочее состояние
Присоединение к источнику питания	Посредством кабеля, 100 см , 4 х 0,75 мм²
Подключение нескольких приводов сразу	Предусмотрено, нужно учитывать мощности
Функциональные характеристики
Вращательный момент	8 Нм, при 24 В АС/DC
Управляющий сигнал (аналоговый) / интервал работы	0 - 10 В DC, R на входе = 100 кОм / 2 - 10 В DC
Сигнал обратной связи (U измеряемое)	2 - 10 В DC , Imax = 0,5 мА
Погрешность хода	Отклонение 5%
Управление вручную	Предусмотрено. Активируется самовозвратной кнопкой, фиксируется
Продолжительность работы ( 90 º)	9 с
Настройка интервала работы и измерение сигнала обратной связи, значение которого больше угол поворота, в автоматическом режиме	Вручную нажатием кнопки Adaption
Управление в принудительном порядке	100% - max позиция 50% - промежуточная позиция 0% - min позиция
Шум двигателя при работе	Не более 52 дБ
Контроль позиции привода	Индикатор механический, снимается
Характеристики безопасности
Класс защиты от тока	3-й - экстра-низкие U
Протокол защиты корпуса	IP54, от позиции привода не зависит
Температурный режим внешней среды при работе	От -30ºС до +40º С (до +50ºС с ограничением)
Температурный режим для хранения привода	От -40ºС до +80ºС
Влажность воздуха относ.	95%, без конденсации
Сервис	Не предусмотрен
Масса	1800 г



Описание

Управление и функционирование

Электропривод Belimo NRQ24A-SR занимает необходимую позицию на основании команды от контроллера, передающейся через аналоговый сигнал в стандартном интервале 0 - 10 В. Для отображения текущей позиции привода служит сигнал обратной связи, который кроме того выступает в качестве управляющего для других приводов.

Монтирование

Установочная позиция электропривода Belimo NRQ24A-SR относительно крана может быть горизонтальное либо вертикальной (шаг установки 90°). Привод монтируется с помощью винта.

Управление приводом вручную

Предусмотрено управление приводом Belimo NRQ24A-SR вручную посредством самовозвратной кнопки. После нажатия кнопки зубчатый редуктор будет выведен из зацепления.

Настройка угла поворота привода

С обеих сторон привода Belimo NRQ24A-SR расположены упоры для настройки угла поворота.

Защита от перегрузки при работе

За счет автоматического отключения после прохождения финальных позиций привод Belimo NRQ24A-SR надежно защищен от возможных перегрузок в процессе работы.

Сигнал обратной связи U5

Для ограничения интервала поворота крана в конструкции привода предусмотрено кольцо, уменьшающее угол до 90° вместо 95°. За счет этого отклонение сигнала U5 от управляющего составляет примерно 0,3 В.

Базовая позиция

Привод Belimo NRQ24A-SR переходит в базовую позицию при первой подаче напряжения (начало эксплуатации) либо после активации ручного управления. Затем привод перемещается в позицию согласно управляющему сигналу Y.





Вы можете приобрести привод  Belimo NRQ24A-SR, а также уточнить всю интересующую информацию по телефону 8 (499) 201-22-47.

Оптовые цены и скидки на привод Belimo NRQ24A-SR обсуждаются персонально.

Гарантийный срок на электропривод Belimo NRQ24A-SR - 5 лет. К устройству прилагаются паспорт и сертификат соответствия.

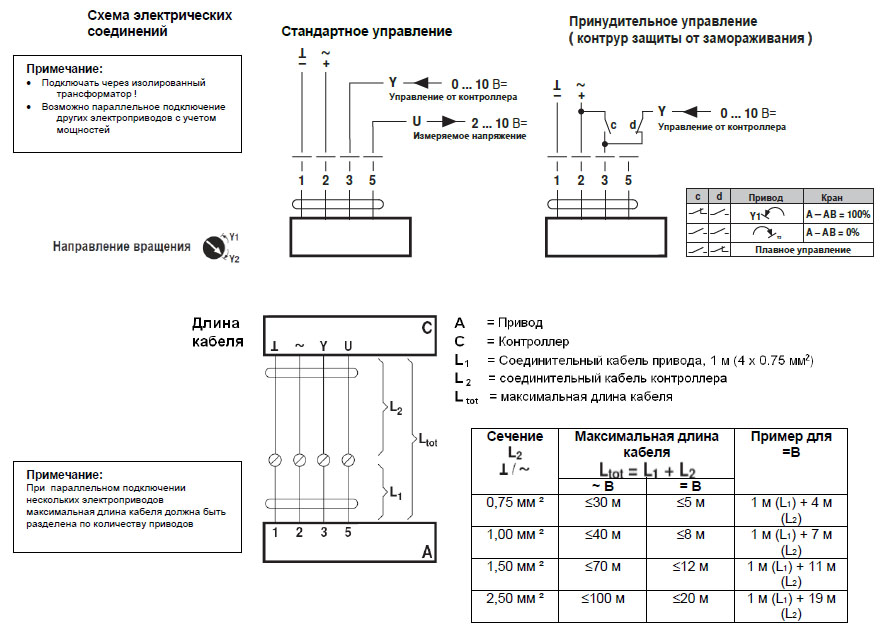

Электрическое подключение

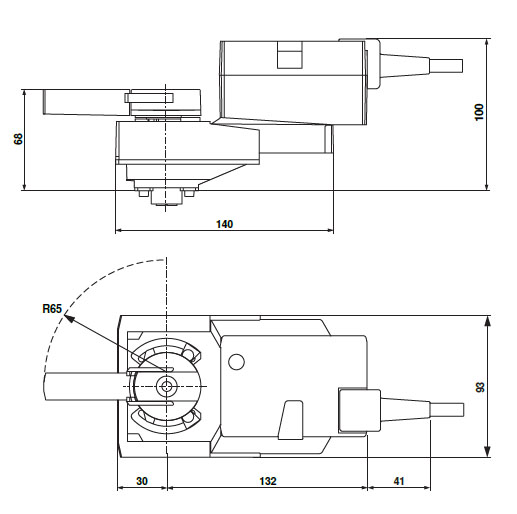

Габаритные размеры

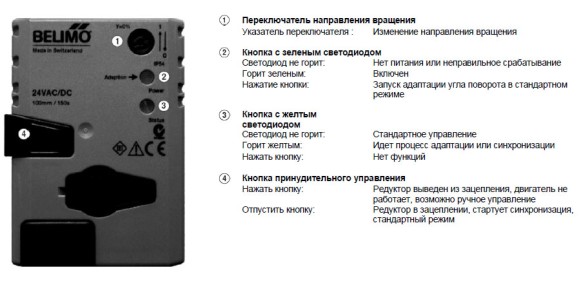

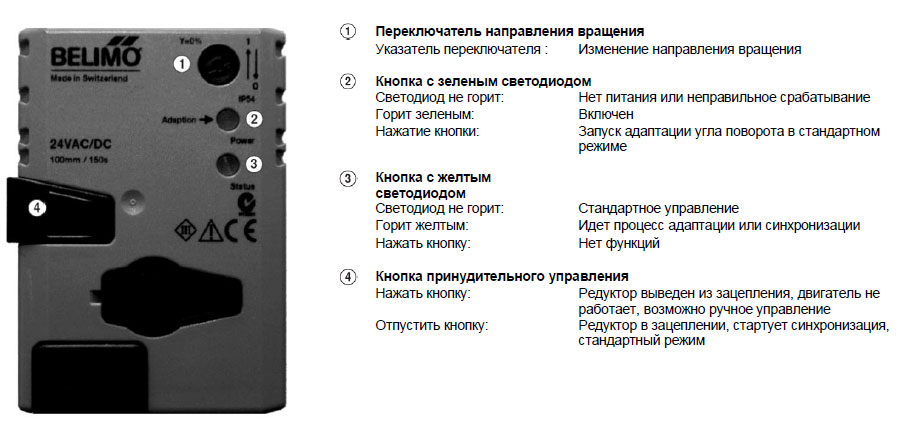

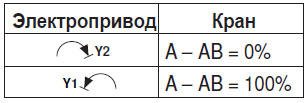

Управление и индикация

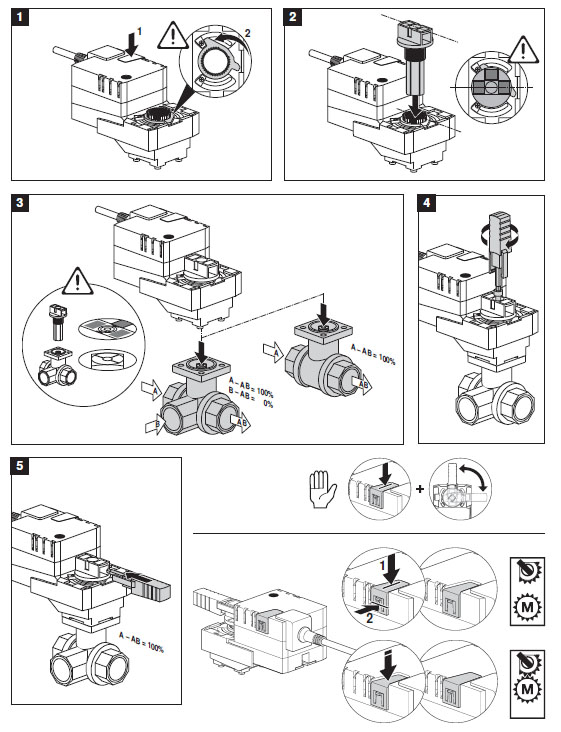

Установка
