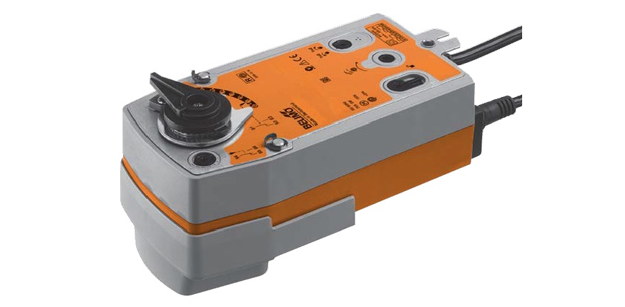

Привод BELIMO NRF230A

Привод BELIMO NRF230A

Поворотный электропривод Belimo серии NRF230A для управления 2-х и 3-х ходовыми шаровыми клапанами. Функция управления в аварийных ситуациях. С возвратной пружиной.

  • II класс защиты от поражения током, IP 54
  • Вращающий момент двигателя и пружины - 10 Нм
  • Напряжение – 230 В
  • Встроенные переключатели - 2

Поворотный электропривод Belimo серии NRF230A для управления 2-х и 3-х ходовыми шаровыми клапанами. Функция управления в аварийных ситуациях. С возвратной пружиной.

  • II класс защиты от поражения током, IP 54
  • Вращающий момент двигателя и пружины - 10 Нм
  • Напряжение – 230 В
  • Встроенные переключатели - 2

Технические характеристики

Uном / частота 230 V / 50/60 Hz
Диапазон Uном От 195 до 264 V
Показатели по мощностям:

9,5 VA – расчетная

6 W – во время вращения при 10 Нм

2,5 W – в покое
Способ соединения: 1 м кабель, 2×0,75 мм2 - двигатель
1 м кабель, 6×0,75 мм2 – переключатели вспомогательные
Вспомогательные переключатели для NRF230A-S2(-O) 2×ОСДП, 1 мА…3(0,5) А, 250 В~ (1 фикс. 10%, 1 настраиваемый 11…100%)
Возможность подключения параллельно 2-х приводов Есть
Направление вращения - Пружина
NRF230A, NRF230A-S2
NRF230A-О, NRF230A-S2-О
НЗ — Обесточен: шаровой кран закрыт (А-АВ=0%)
НО — Обесточен: шаровой кран открыт (А-АВ=100%)
Управление в ручном режиме Есть. Управление при помощи блокирующегося ручного ключа
Поворот привода Макс. 90 °
Время поворота

- Для двигателя:

Угол 90 ° - до 75 с

 - Для пружины:

t = -30 – макс. 60 с

t = -20…50°С – до 20 с
Допустимый шум Для двигателя: до 45 dB
Для пружины: до 62 dB
Защита от поражения током II класс защиты; IP54
t окружающей среды От –30 °С до +50 °С
t рабочей среды От +5 °C до +120 °С
t хранения От –40 °С до +80 °С
Относительная влажность воздуха Макс. 95%, без конденсации
Технич. поддержка Не предусмотрена
Масса

NRF230A-S2(-O) – 2,2 кг

NRF230A(-O) – 2 кг



Описание

Принцип работы и управления

Перемещение в заданное положение регулирующего устройства шарового крана, на который установлен электропривод Belimo NRF230A, происходит одновременно со взводом возвратной пружины. Как только прекращается обеспечение привода электропитанием, пружина возвращает кран в первоначальную позицию.

Предусмотрен режим ручного управления приводом Belimo NRF230A. Осуществляется ручным ключом, который блокируется в любой позиции. При подаче электропитания на привод блокировка ключа автоматически снимается.

Установка привода

Электропривод Belimo NRF230A устанавливается просто с помощью 1-ого винта. Установка привода на кран относительно штока с шагом 90° (горизонтальная либо вертикальная). Специальные механические упоры настраивают необходимый угол.

Надежность устройства

Защита от перегрузок в приводе Belimo NRF230A обеспечивается за счет автоматического отключения при достижении финальных позиций. Конечные выключатели не требуются.

Вспомогательные переключатели

В электроприводе Belimo NRF230A предусмотрены два вспомогательных переключателя для обеспечения гибкой системы сигнализации. Один 10% фиксированный и один настраиваемый 11 – 100% переключатель.

Для уточнения стоимости и оформления заказа на электропривод Belimo NRF230A Вы можете позвонить по телефону 8 (499) 201-22-47.

Возможно персональное обсуждение скидок и специальных цен для оптовых клиентов.

На электропривод BELIMO NRF230A распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

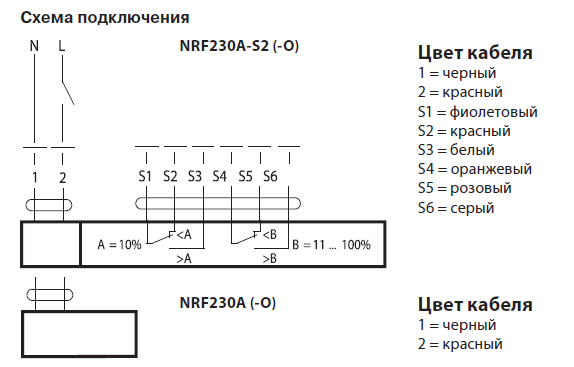

Электрическое подключение

 Электрическое подключение NRF230A

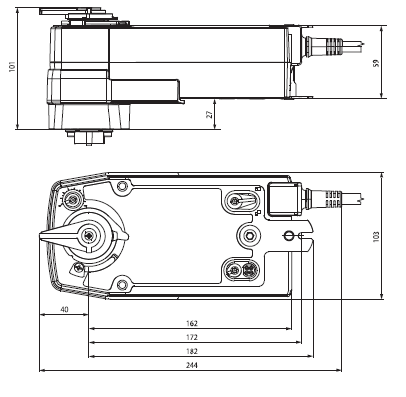

Габаритные размеры

Габаритные размеры NRF230A
