Привод c возвратной пружиной для установки на шаровой кран, IP 54.

• Номинальный крутящий момент 10 Нм
• Номинальное напряжение 230 В переменного тока
• Контроль 3-точка
• 2 встроенных вспомогательных переключателя
• Нормально закрыт (NC)

Привод c возвратной пружиной для установки на шаровой кран, IP 54.

• Номинальный крутящий момент 10 Нм
• Номинальное напряжение 230 В переменного тока
• Контроль 3-точка
• 2 встроенных вспомогательных переключателя
• Нормально закрыт (NC)



Технические характеристики

Поворотный электропривод БЕЛИМО NRF230A-3-S2 для шаровых кранов с функцией аварийного управления.

Electrical data
Nominal voltage	AC 230 V
Nominal voltage frequency	50/60 Hz
Nominal voltage range AC	195...264 V
Power consumption in operation	4.5 W
Power consumption in rest position	3 W
Power consumption for wire sizing	16 VA
Connection supply / control Cable	1 m, 4 x 0.75 mm²
Parallel operation	Yes (note the performance data)
Functional data
Torque motor	Min. 10 Nm
Torque spring return	Min. 10 Nm
Direction of rotation motor	Y=0 (0V = A-AB = 0%)
Direction of rotation spring-return	Deenergised NC, valve closed (A - AB = 0%)
Manual override	By means of hand crank and locking switch
Angle of rotation	90°
Running time motor	90 s / 90°
Running time emergency setting position	‹20 s / 90°
Sound power level motor max.	45 dB(A)
Position indication	Mechanical
Service life	Min. 60,000 emergency positions
Safety
Protection class IEC/EN	II Protective insulated
Protection class UL	II Protective insulated
Degree of protection	IEC/EN IP54
Degree of protection	NEMA/UL NEMA 2, UL Enclosure Type 2
EMC	CEaccording to 2004/108/EC
Low voltage directive	CE according to 2006/95/EC
Certification IEC/EN	IEC/EN 60730-1 and IEC/EN 60730-2-14
Certification UL	cULus according to UL 60730-1A, UL 60730-2-14 and CAN/CSA E60730-1:02
Mode of operation	Type 1.AA
Rated impulse voltage	supply / control 4 kV
Control pollution degree	3
Ambient temperature	-30...50°C
Non-operating temperature	-40...80°C
Ambient humidity	95% r.h., non-condensing
Maintenance	Maintenance-free
Weight
Weight approx.	2.1 kg



Описание

Управление

Поворотный электропривод BELIMO NRF230A-3-S2 перемещает регулирующий шаровой кран, одновременно заряжая возвратную пружину. Регулирующий шаровой кран Belimo NRF230A-3-S2 поворотный привод Belimo возвращается в охранное положение при отключении питания за счет энергии пружины.

Простая установка

Привод для клапанов BELIMO NRF230A-3-S2 простая установка при помощи одного винта. Положение установки по отношению к крану может выбираться с шагом 90°.

Ручное управление

Ручное управление поворотный электропривод БЕЛИМО NRF230A-3-S2 осуществляется с помощью ручного ключа с блокировкой в любом положении. Выход из блокировки автоматически при подаче питания.

Настройка угла поворота

Belimo NRF230A-3-S2 поворотный привод Белимо настройка угла поворота осуществляется с помощью механических упоров.

Высокая функциональная надежность

Электропривод NRF230A-3-S2 защищен от перегрузки, не требует конечных выключателей, останавливается автоматически при достижении конечных положений.

Гибкая система сигнализации.

Электроприводы NRF230A-3-S2 оснащены одним фиксированным 10% вспомогательным переключателем и одним настраиваемым 11…100% переключателем.

Купить привод БЕЛИМО NRF230A-3-S2 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО NRF230A-3-S2 мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO NRF230A-3-S2 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

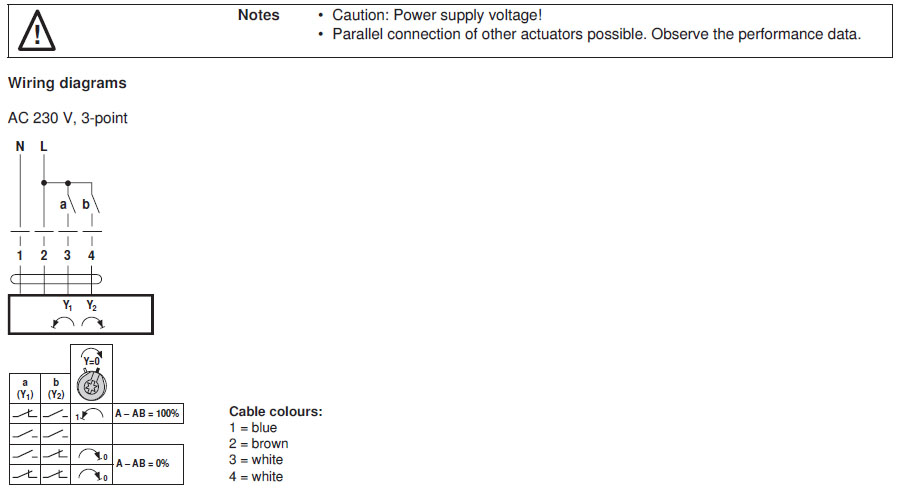

Электрическое подключение

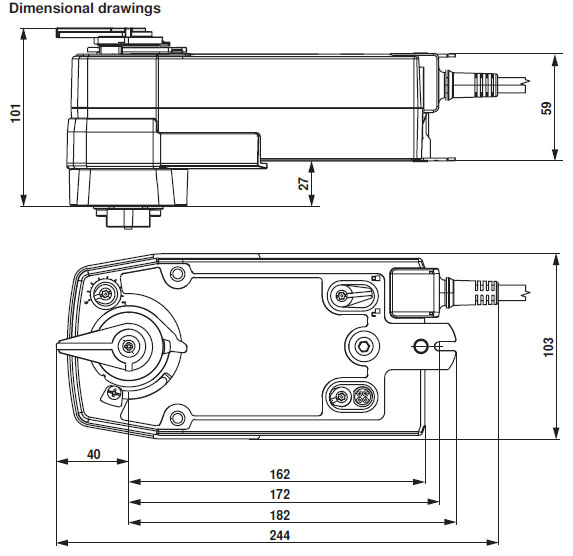

Габаритные размеры
