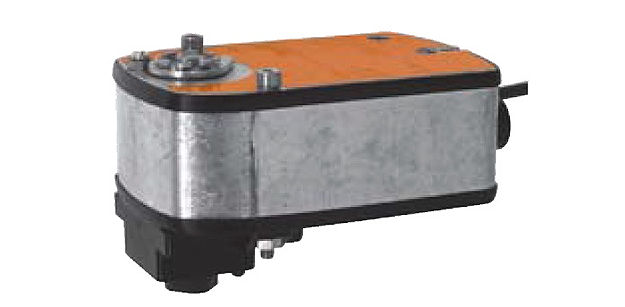

Электрический привод Belimo LRF24-SR регулирует работу шаровых кранов. Оснащен возвратной пружиной и функцией закрытия в аварийных ситуациях.

• Вращающий момент – 4 Нм (минимум)
• U номинальное – 24 В
• Управляющий сигнал в диапазоне 0 – 10 В
• IIIX класс защиты от тока, IP54

Электрический привод Belimo LRF24-SR регулирует работу шаровых кранов. Оснащен возвратной пружиной и функцией закрытия в аварийных ситуациях.

• Вращающий момент – 4 Нм (минимум)
• U номинальное – 24 В
• Управляющий сигнал в диапазоне 0 – 10 В
• IIIX класс защиты от тока, IP54

Технические характеристики



Электрические данные
U номинальное	24 В (AC/DC); рабочий диапазон U: 19,2-28,8 В (AC), 21,6-28,8 В (DC)
Частота переменного тока	50/60 Гц
Рабочая мощность	2,5 Вт
Мощность в состоянии покоя	1 Вт
Мощность в процессе калибровки	5 ВА
Подключение к питанию	Кабельное: длина – 100 см, 4 x 0,75 мм²
Одномоментное подключение двух приводов	Возможно
Функциональные данные
Вращающий момент (миним. значение)	4 Нм
Управляющий сигнал Y	В интервале от 0 до 10 В (при R на входе 100 кОм)
Сигнал обратной связи (U)	В интервале от 2 до 10 В (max 0,5 мА)
Направление вращения двигателя	Y=0 (0V = A - AB = 0%)
Направление вращения возвратной пружины	NC обесточен, канал закрыт (A - AB = 0%)
Ручной режим	Есть. С помощью самовозвратной кнопки, ручная блокировка
Угол вращения (максимальный)	95°
Время срабатывания: Обычный режим (угол 90°) Аварийное состояние (угол 90°)	2,5 мин Менее 20 с
Максимально допустимый шум	30 дБ
Контроль позиции	С помощью съемного указателя (механический)
Срок службы	Не менее 60 тыс. аварийных положений
Вес устройства	1600 г
Данные по безопасности
Класс защиты от тока	III, для низких напряжений
Защита корпуса	IP54
ЭМС	CE в соотв. с директивой 2004/108/EC
Импульсное U номинальное	0,8 кВ
Степень защиты окружающей среды	3
Окружающая температура	От -30 до 50°C
Температура в нерабочем состоянии	От -40 до 80°C
Окружающая влажность (относит)	95%, без конденсата
Обслуживание	Нет



Описание

Управление

Управление электроприводом Belimo LRF24-SR происходит за счет команд от контроллера, передаваемых аналоговым сигналом в диапазоне 0 – 10 В. В соответствие с посылаемым сигналом привод открывает либо закрывает шаровой кран, при этом параллельно происходит заряд возвратной пружины. В случае отключения электропитания пружина возвращает шаровой кран в охранную позицию.

Предусмотрен также ручной режим управления приводом Belimo LRF24-SR. Активируется нажатием на кнопку с опцией самовозврата, которая выводит редуктор из зацепленного положения.

Процесс монтажа

Привод Belimo LRF24-SR монтируется на шаровой кран 1-ом винтом в горизонтальном либо вертикальном положении (выбирается с шагом 90° относительно штока крана).

Надежность функционирования

За счет опции отключения при прохождении финальных позиций электропривод Belimo LRF24-SR отключается автоматически. Это позволяет избежать перегрузок без использования концевых выключателей.

Для уточнения цены и заказа электропривода Belimo LRF24-SR звоните по телефону 8 (499) 201-22-47.

Скидки и оптовые цены на привод Belimo LRF24-SR обговариваются индивидуально.

На электропривод Belimo LRF24-SR действует гарантия в течение 5 лет со дня покупки. К изделию прилагаются паспорт и сертификат соответствия.

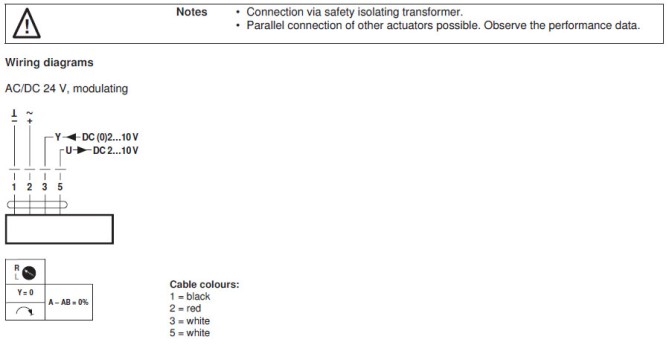

Электрическое подключение

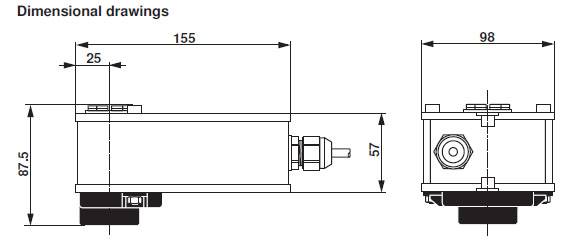

Габаритные размеры
