Регулирующий шаровой кран Belimo R7015RP63-B1

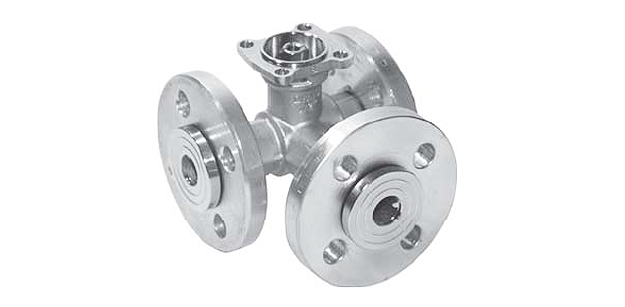

2-ход/3ход регулирующие шаровые краны с приводами малой мощности R7015RP63-B1

Кран шарового типа Belimo R7015RP63-B1 применяется в отоплении и системах обработки воздуха в помещениях, регулируя водный поток в закрытых и открытых контурах. Трехходовой, с фланцевым присоединением.

  • Внутренний диаметр (DN) – 1,5 см
  • 100% герметичность крана
  • Пропускная возможность (Kvs) – максимально 0,63 куб.м в час

Кран шарового типа Belimo R7015RP63-B1 применяется в отоплении и системах обработки воздуха в помещениях, регулируя водный поток в закрытых и открытых контурах. Трехходовой, с фланцевым присоединением.

  • Внутренний диаметр (DN) – 1,5 см
  • 100% герметичность крана
  • Пропускная возможность (Kvs) – максимально 0,63 куб.м в час

Технические характеристики



Рабочая среда Вода (холодная/горячая), в т.ч. с содержанием гликоля, допустимое соотношение 50 х 50
Температурный диапазон среды От -10°С до +100°С
Особые указания Температурный режим может быть скорректирован в зависимости от типа установленного привода (подробнее в техническом описании привода)
Kvs Максимально 0,63 куб.м в час
Значение ΔPmax – дифференциальное давление ΔPmax = 100 кПа
Значение ΔPs - запирающее давление ΔPs = 600 кПа
Характер расхода воды Канал А-АВ: Равнопроцентный
Канал В-АВ: Линейный, не более 70% от значения Kvs
Герметичность каналов Канал A-AB: 100%
Канал В-АВ: не более 1% от значения Kvs
Тип трубного присоединения Фланцевое (PN6)
Вращение крана Максимальный угол - 90°

Канал А-АВ: Диапазон работы 15 - 90°

Канал В-АВ: Диапазон работы 15 - 70°
Установочное положение 2 положения: вертикальное либо горизонтальное, определяется относительно штока
Техническая поддержка Нет
Корпус (штампованный) / шток Латунь никелир.
Конус  Латунь хромир.
Элемент уплотнения ЭПДМ (О-образное кольцо) – шток
ЭПДМ (О-образное кольцо), ПТФЭ - шар
Диск для корректировки потока ТЕФЗЕЛ
Фланцы (PN6) Сталь гальваниз.



Описание

Способ управления краном

Шаровой кран Belimo R7015RP63-B1 регулируется за счет работы поворотного электропривода. Когда привод перемещает элемент регулирования в кране (шар) в положение, заданное управляющим сигналом, кран либо открывается, либо закрывается. Для открытия шар вращается влево, против часовой стрелки, для закрытия – в противоположную сторону. Команды на электропривод от контроллера поступают либо через аналоговый сигнал в стандартном интервале 0 – 10 В, либо по трехпозиционной схеме.

Для выбора подходящей модели привода нужно учитывать технические параметры крана и его муфты.

Характер расхода потока

В кран Belimo R7015RP63-B1 встроен диск для корректировки потока, за счет которого постоянно поддерживается равнопроцентный расход воды.

Узнать стоимость и подробную информацию, а также заказать кран Belimo R7015RP63-B1 Вы можете по телефону 8 (499) 201-22-47.

Предоставление скидок и оптовых цен обсуждается индивидуально.

Гарантийный срок на шаровой кран Belimo R7015RP63-B1 – 5 лет. Технический паспорт и сертификат соответствия прилагаются.

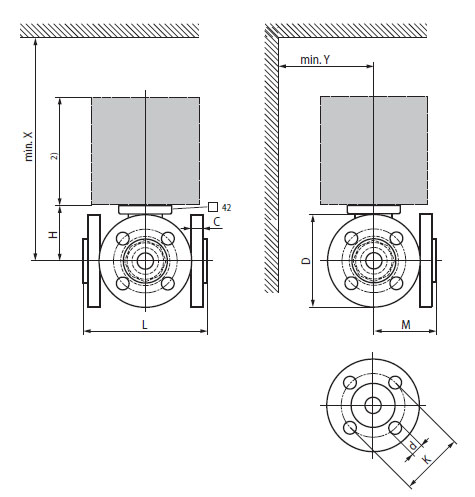

Габаритные размеры

 Габаритные размеры R7015RP63-B1



Скачать PDF



Скачать PDF (93 Кбайт)

Сертификат BELIMO (775 Кбайт)
