Регулирующий шаровой кран Belimo R6020R6P3-B1

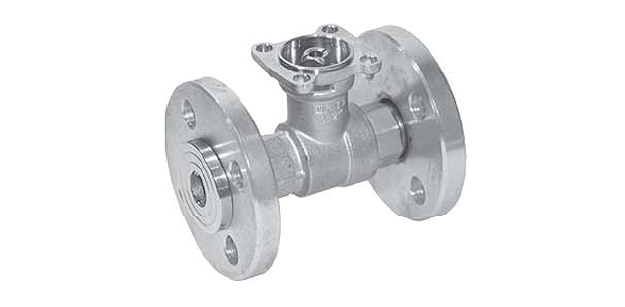

2-ход/3ход регулирующие шаровые краны с приводами малой мощности R6020R6P3-B1

Регулирующий кран шарового типа Belimo R6020R6P3-B1 как для открытых, так и закрытых контуров. Сферы применения – отопление и системы обработки воздуха в помещениях. Двухходовой, фланцевое присоединение.

  • Диаметр (DN) – 1,5 см
  • Пропускная возможность (Kvs) – 6,3 м3
  • Герметичность класс А

Регулирующий кран шарового типа Belimo R6020R6P3-B1 как для открытых, так и закрытых контуров. Сферы применения – отопление и системы обработки воздуха в помещениях. Двухходовой, фланцевое присоединение.

  • Диаметр (DN) – 1,5 см
  • Пропускная возможность (Kvs) – 6,3 м3
  • Герметичность класс А

Технические характеристики



Рабочая среда

Вода (горяч./холод.), в т.ч. с содержанием гликоля не более ½

Температурный режим среды

Мин. -10 °С / макс. +100°С

Ограничения

В зависимости от модели электропривода предельные температуры  могут быть скорректированы (см. технич. параметры привода)

Пропускная возможность (Kvs)

Макс. 6,3 м3

ΔPmax (давление дифференциал)

100 kPa

ΔPs (давление запир)

600 kPa

Расходный характер крана в канале А-АВ

Равнопроцентный

Допустимая протечка

Класс А (полная герметичность)

Соединение с трубой

Фланцевое (PN6)

Вращение

Угол ≤ 90° / диапазон для работы 15 - 90°

Позиция монтажа

По отношению ко штоку возможен монтаж в горизонтальной либо вертикальной позиции

Поддержка тех. службы

Нет

Корпус крана (штамповка) и шток

Латунь с никелевым покрытием

Конус крана

Латунь с хромированием

Элементы уплотнения

Шток: EPDM (O-кольцо)

Шар: EPDM (O-кольцо), PTFE

Диск корректировки потока

Тефзел

Фланцы (PN6)

Сталь с гальваническим покрытием



Описание

Принцип управления

Открытие/закрытие шарового крана Belimo R6020R6P3-B1 осуществляет поворотный электропривод. Привод вращает регулирующий элемент крана (шар) в заданное положение в соответствии с управляющим сигналом от контроллера. Используются 2 типа сигналов – аналоговый в диапазон 0 – 10 В и трехпозиционный. При повороте шара влево (против часовой стрелки) происходит открытие крана, при повороте шара в противоположную сторону – закрытие.

При выборе конкретной модели электропривода необходимо ориентироваться на параметры крана Belimo R6020R6P3-B1.

Расходная характеристика крана

За счет встроенного диска для корректировки потока в кране Belimo R6020R6P3-B1 всегда сохраняется равнопроцентная расходная характеристика.

Для заказа шарового крана Belimo R6020R6P3-B1 и уточнения стоимости звоните по телефону 8 (499) 201-22-47.

Предоставление скидок и специальных цен на большие партии заказа обсуждаются индивидуально.

На шаровой кран Belimo R6020R6P3-B1 действует гарантия 5 лет. К изделию прилагаются паспорт и сертификат соответствия.



Габаритные размеры

 Габаритные размеры R6020R6P3-B1
