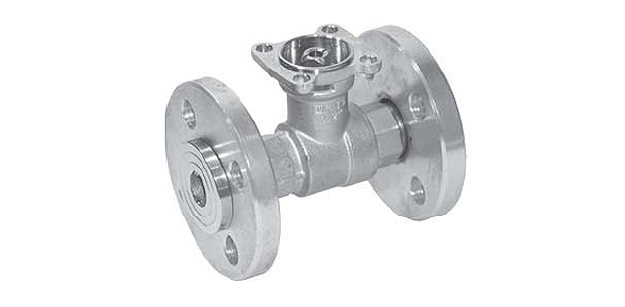

Шаровой 2-х ходовой кран Belimo типа R6015RP63-B1 подходит для использования в отоплении и в системах подготовки воздуха в зданиях. Кран необходим для плавной регулировки горячей и холодной воды в контурах закрытого и открытого типов.

- Полностью герметичен (класс А)

- Фланцевое трубное присоединение, PN6

- Диаметр (DN) – 15 мм

- Пропускная способность (Kvs max) – 0,63 м³ в час

Шаровой 2-х ходовой кран Belimo типа R6015RP63-B1 подходит для использования в отоплении и в системах подготовки воздуха в зданиях. Кран необходим для плавной регулировки горячей и холодной воды в контурах закрытого и открытого типов.

- Полностью герметичен (класс А)

- Фланцевое трубное присоединение, PN6

- Диаметр (DN) – 15 мм

- Пропускная способность (Kvs max) – 0,63 м³ в час

Технические характеристики



Техническое описание:
Теплоноситель	Вода: горячая и холодная Водно-гликолевые растворы (гликоля < 50%)
Температурный диапазон*	Мин. t = -10°С; Макс. t = +100°С *В зависимости от установленного на кран привода предельные температурные значения могут быть скорректированы. Точные данные определяются на основании технических характеристик привода.
ΔPmax (диффер-ое давление)	ΔPmax = 100 kPa
ΔPs (запир-ее давление)	ΔPs = 600 kPa
Характеристика водяного потока	Равнопроцентная (канал А-АВ)
Допустимый уровень протечки	Класс А герметичности
Угол поворота крана	Угол = 90°; интервал для работы 15-90°
Установочное положение	Положение установки относительно штока крана – от вертикального до горизонтального
Технич. поддержка	Нет
Материалы:
- Тело клапана (штампов-ое)	Латунь с никелевым покрытием
- Конус клапана	Латунь с хромированным покрытием
- Шток клапана	Латунь с никелевым покрытием
- Уплотнение штока/шара	EPDM кольцо – шток PTFE /Кольцо EPDM (DN20 Viton) – шар
- Корректирующий диск	TEFZEL
- Фланцы	DN15/20 - гальванизированная сталь DN25…50 - алюминий



Описание

Механизм работы

Управление клапаном регулирования воды Belimo R6015RP63-B1 осуществляет электрический привод, выбираемый в соответствии с типом и размером муфты крана. В необходимое положение (открыто/закрыто) кран приводится через поворот регулирующего устройства внутри устройства (шара). Открытое положение крана Belimo R6015RP63-B1 – поворот в направлении против часовой стрелки, закрытое – по часовой. Команды для изменения положения регулирующего устройства поступают от поворотного электропривода. Управляется привод аналоговым (0…10 В=) либо импульсным 3-позиционным сигналом.

Характеристика потока воды

Конструкция крана Belimo R6015RP63-B1 позволяет обеспечивать равнопроцентную характеристику потока воды за счет наличия корректирующего диска.

Для уточнения информации по модели регулирующего крана Belimo R6015RP63-B1, а также его стоимости, Вы можете звонить по телефону 8 (499) 201-22-47.

Мы готовы обсуждать персональные скидки и цены на оптовые заказы в индивидуальном порядке.

На все краны модели Belimo R6015RP63-B1 распространяется гарантийный срок – 5 лет. В комплекте идут сертификат соответствия стандартам качества и паспорт изделия.

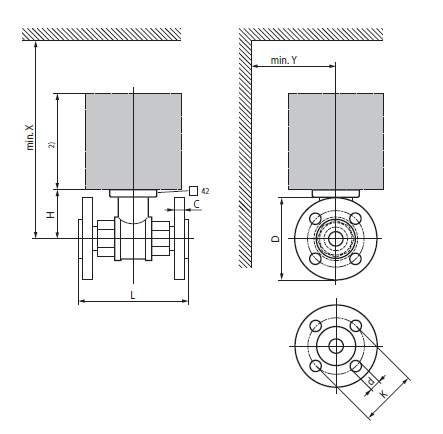

Габаритные размеры
