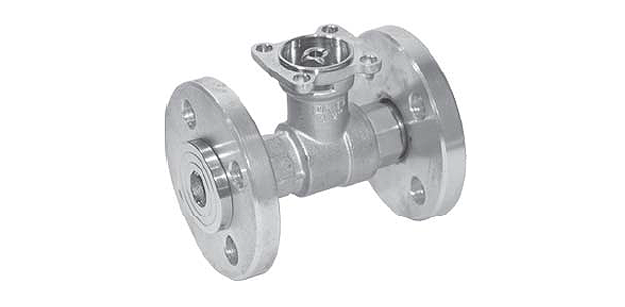

Шаровой кран, плавно регулирующий поток воды, Belimo R6015R4-B1 для открытых и закрытых систем отопления и подготовки воздуха в зданиях и помещениях. Двухходовой. Фланцы PN6.

• Класс А герметичности
• Диаметр условного прохода – 15 мм
• Пропускная возможность максимальная – 4 куб.метров в час

Шаровой кран, плавно регулирующий поток воды, Belimo R6015R4-B1 для открытых и закрытых систем отопления и подготовки воздуха в зданиях и помещениях. Двухходовой. Фланцы PN6.

• Класс А герметичности
• Диаметр условного прохода – 15 мм
• Пропускная возможность максимальная – 4 куб.метров в час

Технические характеристики



Технические характеристики:
Рабочая среда	Вода (хол./гор.) Температурный диапазон среды: -10 °С … +100°С* Растворы гликоля, не более 50% *Условные значения. Предельная температура зависит от конкретной модели привода и может быть снижена.
Максимальная пропускная способность	Kvsmax = 4 м3/час
Давление дифференц., kPa (ΔPmax = p1 – p2)	ΔPmax = 100
Давление запир., kPa (ΔPs)	ΔPs = 600
Расходная характеристика канала А-АВ	Равнопроцентная
Герметичность крана	Класс А
Присоединение к трубе	Фланцевое  (PN6)
Поворота	Макс. угол = 90°; допустимый разбег для работы – от 15° до 90°
Установочное положение привода	Привод устанавливается относительно положения штока (горизонтальное/вертикальное)
Техническое обслуживание и поддержка	Не предусмотрены
Материалы деталей клапана:
- Тело (штампов.), шток	Латунь (никел. покрытие)
- Конус	Латунь (хромир. покрытие)
- Уплотнительный элемент	EPDM кольцо - шток Кольцо EPDM / тефлон – шар
- Диск корректирующий	Фторопласт (Тефзел)
- Соединительные фланцы	Сталь гальваниз. (для DN 15/20) / Алюминий (для DN от 25 до 50)



Описание

Принцип работы

Приведение в работу клапан Belimo R6015R4-B1, регулирующий поток воды, осуществляет поворотный электропривод. Контроллер в приводе посредством управляющих сигналов (аналоговый стандарт 0…10В/трехпозиционный импульсный) передает команду и поворачивает внутренний шар, являющийся регулирующим элементом, в заданную позицию. Открытие крана осуществляется поворотом против часовой стрелки, закрытие – по часовой.

Выбирая электрический привод необходимо учитывать размер и тип муфты в кране Belimo R6015R4-B1.

Расходная характеристика водного потока

Предусмотренный в конструкции крана Belimo R6015R4-B1 корректирующий диск обеспечивает равнопроцентную расходную характеристику водного потока.



Детальную информацию по двухходовому шаровому крану Belimo R6015R4-B1, цены и условия приобретения можно узнать, позвонив по телефону 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Belimo R6015R4-B1 мы обсуждаем индивидуально.

На данный шаровой кран распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

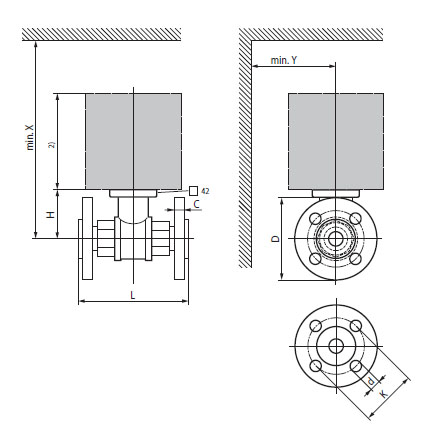

Габаритные размеры
