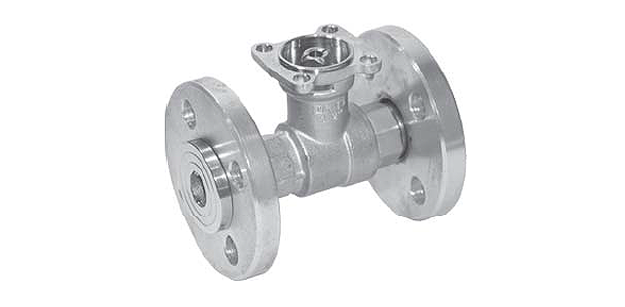

Кран шарового типа Belimo R6015R2P5-B1 предназначен для регулирования потока рабочей среды в отопительных системах, а также в сфере обработки воздуха. Двухходовой, фланцевое соединение с трубой.

• Для закрытых и открытых систем рабочей среды
• 100% герметичность
• Внутренний диаметр (DN) – 1,5 см
• Пропускная способность (KVS Max) – 2,5 куб.м/ч

Кран шарового типа Belimo R6015R2P5-B1 предназначен для регулирования потока рабочей среды в отопительных системах, а также в сфере обработки воздуха. Двухходовой, фланцевое соединение с трубой.

• Для закрытых и открытых систем рабочей среды
• 100% герметичность
• Внутренний диаметр (DN) – 1,5 см
• Пропускная способность (KVS Max) – 2,5 куб.м/ч

Технические характеристики



Рабочая среда	Вода, в т.ч. с содержанием гликоля в соотношении не более 1/2
Температурный режим рабочей среды	От -10°С до +100°С
Особые указания по температуре	Температура среды может быть ограничена в зависимости от типа привода, установленного на кран. Точную температуру среду можно определить из технического описания конкретного привода
Kvs Max	2,5 куб.м/ч
ΔPмакс (давление дифферен.)	100 кПа
ΔPs (давление запирания)	600 кПа
Расходная характеристика (А-АВ канал)	Равнопроцентная
Герметичность	100%
Соединение с трубой	Фланцевое (PN6)
Максимальный поворот	≤ 90°; интервал работы 15 - 90°
Варианты позиций установки	2 варианта: горизонтально и вертикально относительно штока
Сервисная поддержка	Не предусмотрена
Корпус крана (штамповка) / шток	Латунь, покрытие никелем
Конус	Латунь, покрытие хромом
Элемент уплотнения	Шток: Каучуковое кольцо (EPDM) Шар: Каучуковое кольцо (EPDM); Тефлон
Диск корректировки потока	ТЕФЗЕЛ
Фланцы (PN6)	Сталь гальваниз.



Описание

Принцип управления

Регулирование работы шарового крана Belimo R6015R2P5-B1 осуществляется за счет электропривода поворотного типа. Привод перемещает внутренний шар крана (регулирующий элемент) в позицию, заданную контроллером посредством аналогового сигнала (интервал 0 – 10 В) или через трехпозиционную схему. Если нужно открыть кран, то шар вращается влево (против часовой стрелки), закрыть – вращение по часовой стрелке вправо.

Расходная характеристика крана

В конструкцию крана Belimo R6015R2P5-B1 встроен диск для корректировки потока. Благодаря этому постоянно поддерживается равнопроцентный расход рабочей среды.

Выбор электропривода

При выборе подходящей для управления краном Belimo R6015R2P5-B1 модели электропривода нужно ориентироваться на технические характеристики крана.

Для заказа шарового крана Belimo R6015R2P5-B1, а также уточнения всей интересующей информации звоните по телефону 8 (499) 201-22-47.

Скидки и оптовые цены на устройство Belimo R6015R2P5-B1 предоставляются индивидуально.

Гарантия на кран Belimo R6015R2P5-B1 – 5 лет со дня покупки. Паспорт и сертификат соответствия прилагаются.

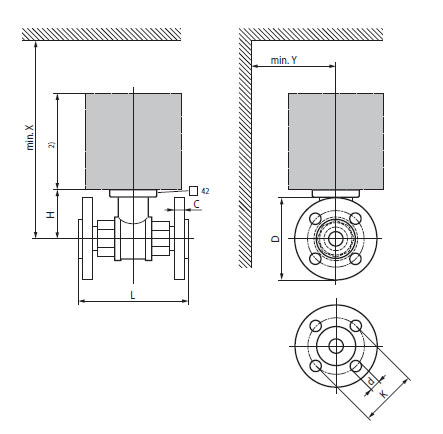

Габаритные размеры
