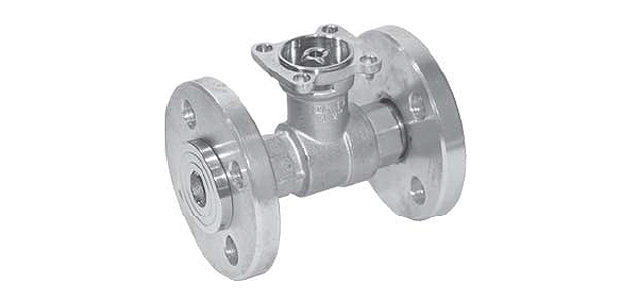

Кран шарового типа Belimo R6015R1-B1 для регулировки водного потока в закрытых/открытых контурах. Применяется в отоплении и системах обработки воздуха в зданиях и помещениях. Двухходовой, с фланцевым присоединением.

• Внутренний диаметр (DN) – 1,5 см
• 100% герметичность
• Пропускная возможность (Kvs) – не более 1 куб.м в час

Кран шарового типа Belimo R6015R1-B1 для регулировки водного потока в закрытых/открытых контурах. Применяется в отоплении и системах обработки воздуха в зданиях и помещениях. Двухходовой, с фланцевым присоединением.

• Внутренний диаметр (DN) – 1,5 см
• 100% герметичность
• Пропускная возможность (Kvs) – не более 1 куб.м в час

Технические характеристики



Среда для работы	Горячая/холодная вода, в т.ч. с содержанием гликоля (не более ½ раствора)
Рабочий диапазон температур	От-10°С до +100°С
Особые условия	Температурный режим является условным. Отталкиваясь от конкретной модели привода, границы температуры могут быть ограничены (подробнее см. описание привода)
Kvs	Макс. 1 м3/ч
ΔPmax (дифферен. давление)	ΔPmax = 100 kPa
ΔPs (запир. давление)	ΔPs = 600 kPa
Расход среды в канале А-АВ	Равнопроцентная характеристика
Герметичность	100% герметичен
Способ соединения с трубой	Фланцевое (PN6)
Допустимый угол вращения	Угол ≤ 90° /диапазон работы от 15 до 90°
Монтаж	Положения монтажа определяется относительно штока, 2 варианта – горизонтально/вертикально
Технич. обслуживание	Нет
Корпус крана (штамповка) / шток	Латунь, покрытие никелем
Конус	Латунь, покрытие хромом
Материал уплотнения	ЭПДМ О-образное кольцо – шток ЭПДМ О-образное кольцо, ПТФЭ - шар
Диск корректирующий	ТЕФЗЕЛ
Фланцы (PN6)	Сталь, гальваническое покрытие



Описание

Принцип управления

Регулирование работы шарового крана Belimo R6015R1-B осуществляется с помощью электрического привода поворотного типа. Для открытия либо закрытия крана привод перемещает шар (регулирующий элемент) в позицию, заданную управляющим сигналом. Команды поступают на привод по двум типам сигнала – импульсному трехпозиционному и стандартному аналогу (интервал от 0 до 10 В). Чтобы открыть кран Belimo R6015R1-B шар вращается влево (против часовой стрелки), закрыть – в противоположную сторону.

Подбор электропривода

При выборе подходящего электропривода нужно ориентироваться на технические параметры крана и его муфту.

Расходная характеристика

Благодаря корректирующему диску в конструкции крана Belimo R6015R1-B поддерживается равнопроцентная характеристика потока.

Для уточнения цены и заказа устройства Belimo R6015R1-B звоните по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются индивидуально.

Гарантия на шаровой кран Belimo R6015R1-B – 5 лет со дня покупки. Паспорт и сертификат соответствия прилагаются.

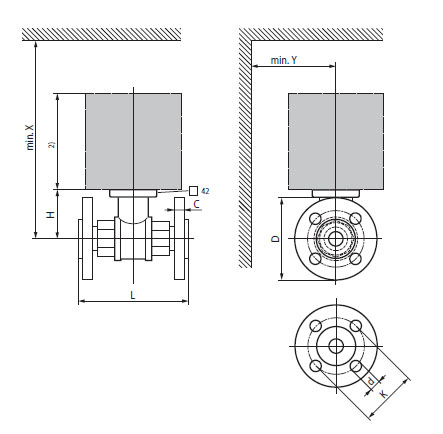

Габаритные размеры
