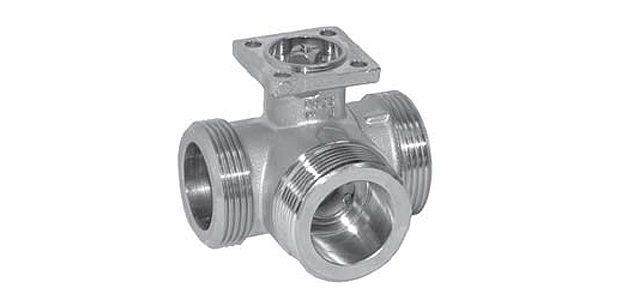

3-ходовый регулирующий шаровой кран.

• открытые и закрытые системы горячей и холодной воды
• для плавного регулирования воды в системах подготовки воздуха и отопления
• полностью герметичен (регулирующий канал А—АВ)
• Тип R511
• DN 15 [мм]
• Kvs max 1,6 [м³/час]

3-ходовый регулирующий шаровой кран.

• открытые и закрытые системы горячей и холодной воды
• для плавного регулирования воды в системах подготовки воздуха и отопления
• полностью герметичен (регулирующий канал А—АВ)
• Тип R511
• DN 15 [мм]
• Kvs max 1,6 [м³/час]

Технические характеристики

3-ходовый регулирующий шаровой кран R511 внешняя резьба.

Среда	Холодная и горячая вода (содержание гликоля макс 50%)
Температура среды	+5 °С … +110°С 1)
Дифференциальное давление	ΔPmax 350 кПа (200 кПа для бесшумной работы)
Запирающее давление	ΔPs 1400 кПа
Номинальное давление	Ps См. Обзор типов
Характеристика потока	Регулирующий канал А-АВ : равнопроцентная характеристика
Байпас	В-АВ 70% от величины Kvs линейная характеристика
Уровень утечки	А, герметичен
Трубное присоединение	Внешняя резьба
Угол поворота	90° (рабочий диапазон 15…90°)
Байпас	В-АВ 15…70°
Положение установки	От вертикального до горизонтального (относительно штока)
Тех. обслуживание	Не требуется
Тело клапана	Штампованное, никелированная латунь
Конус клапана и шток	Нержавеющая сталь
Уплотнение штока	Кольцо / EPDM
Уплотнение шара	PTFE / Кольцо Viton
Корректирующий	диск TEFZEL

1) Разрешенная температура среды может быть ограничена в зависимости от привода. См. технические данные соответствующего привода.



Описание

Управление

Регулирующий клапан Belimo R511 управляется при помощи поворотного электропривода. Поворотные электроприводы управляются стандартным сигналом 0…10 В= или по 3-позиционной схеме и поворачивают шар внутри крана – регулирующее устройство – в открытое положение согласно управляющему сигналу. Кран Belimo R511 открывается в направлении против часовой стрелки и закрывается по часовой стрелке.

Характеристика потока

Равно-процентная характеристика потока шаровой кран Belimo R511 обеспечивается встроенным корректирующим диском.

Электропривод

Подбор электропривода производится в зависимости от типа и размера муфта Belimo R511.

Регулирующий клапан Белимо R511 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Белимо R511 мы обсуждаем индивидуально.

На Кран Белимо R511 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

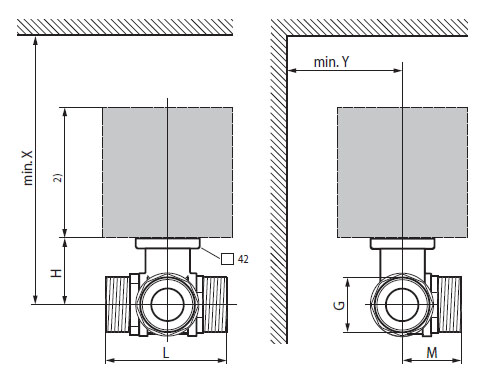

Габаритные размеры
