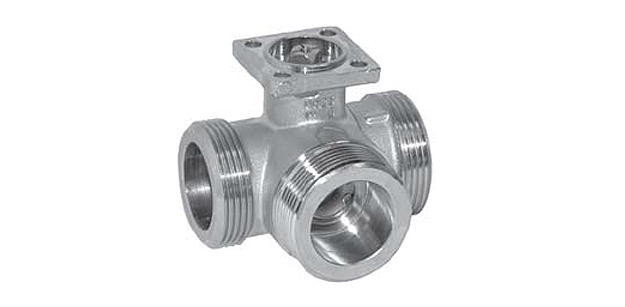

Трехходовой кран шарового типа Belimo R509 применяется для управления потоком рабочей среды в системах отопления помещений, а также в сфере обработки воздуха. Присоединение к трубе за счет резьбы снаружи.

• Внутренний диаметр (DN) – 15 мм
• Пропускная способность максимальная (Max KVS) – 0,63 м³ в час
• 100% герметичность
• Подходит как для открытых, так и для закрытых систем

Трехходовой кран шарового типа Belimo R509 применяется для управления потоком рабочей среды в системах отопления помещений, а также в сфере обработки воздуха. Присоединение к трубе за счет резьбы снаружи.

• Внутренний диаметр (DN) – 15 мм
• Пропускная способность максимальная (Max KVS) – 0,63 м³ в час
• 100% герметичность
• Подходит как для открытых, так и для закрытых систем

Технические характеристики



Рабочая среда	Вода, в том числе с содержанием гликоля (не более ½ раствора)
Рабочие температуры среды	От +5°С до +110°С
Температурные ограничения	В зависимости от конкретной модели электропривода рабочие температуры могут быть скорректированы и уменьшены. Подробнее в тех. описании электропривода
ΔPmax (дифферен-ое давление)	Обычный режим работы - 350 кПа Бесшумный режим – 200 кПа
ΔPs (запир-ее давление)	1400 кПа
Расходная характеристика	Равнопроцетная - в канале А-АВ; линейная - в байпасной линии (не более 70% от Max Kvs)
Допустимая протечка	100% герметичность
Присоединение к трубе	За счет резьбы снаружи
Допустимый угол поворота	Макс. 90° Интервал работы 15 - 90° - в канале А-АВ; 15 - 70° - в байпасной линии
Установочные положения по отношению ко штоку	Либо вертикально, либо горизонтально (шаг 90°)
Поддержка сервисной службы	Не предусмотрена
Корпус крана (штампованный)	Латунь (покрытие никелем)
Конус / шток крана	Сталь коррозионностойкая
Уплотнительный элемент	Шток – Каучуковое кольцо (EPDM) Шар – Кольцо из фторкаучука (Viton), тефлон (PTFE)
Диск, корректирующий поток	TEFZEL



Описание

Принцип функционирования

Для управления шаровым краном Belimo R509 применяются электроприводы поворотного типа.*

На основании управляющего сигнала от контроллера электропривод перемещает регулирующий элемент (шар) в необходимую позицию, закрывая либо открывая кран. Команды на привод поступают либо через аналоговый сигнал в стандартном интервале 0 – 10 В, либо посредством импульсного сигнала по 3-позиционной схеме. Для открытия крана шар поворачивается против часовой стрелки, для закрытия в противоположную сторону.

* Выбор электропривода должен осуществляться исходя из технических параметров крана Belimo R509, главным образом на основании типа и размера муфты.

Расходная характеристика

В кран Belimo R509 встроен диск для корректировки потока рабочей среды. За счет этого постоянно поддерживается равнопроцентная расходная характеристика.

Заказать кран Belimo R509 и узнать подробную информацию можно по телефону 8 (499) 201-22-47.

Оптовые цены и скидки обсуждаются в индивидуальном порядке.

Гарантия на шаровой кран Belimo R509 – 5 лет. К изделию прилагаются паспорт и сертификат соответствия.

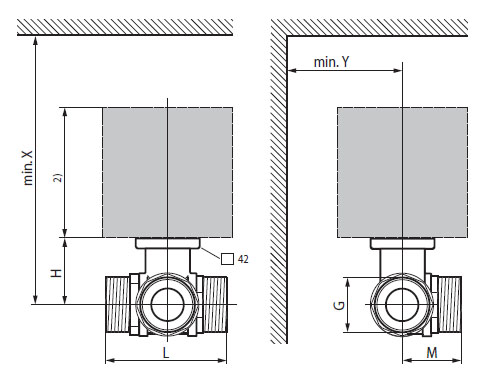

Габаритные размеры
