Регулирующий шаровой кран Belimo R505K

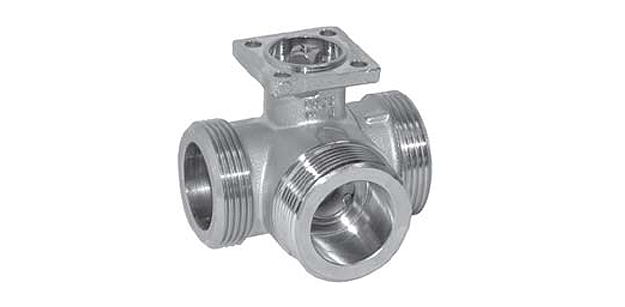

2-ход/3ход регулирующие шаровые краны с приводами малой мощности R505K

Шаровой кран Belimo R505K, регулирующий поток воды в закрытых и открытых отопительных и вентиляционных системах, а также системах кондиционирования помещений и зданий.

  • Диаметр условного прохода – 10 мм
  • Трехходовой, с внешней резьбой
  • Герметичность – класс А
  • Пропускная способность – 0,25 м3 в час

Шаровой кран Belimo R505K, регулирующий поток воды в закрытых и открытых отопительных и вентиляционных системах, а также системах кондиционирования помещений и зданий.

  • Диаметр условного прохода – 10 мм
  • Трехходовой, с внешней резьбой
  • Герметичность – класс А
  • Пропускная способность – 0,25 м3 в час

Технические характеристики



Технические параметры:
Рабочая среда
  1. Вода: горячая и холодная

Диапазон рабочей t воды: +5 °С - +100°С*

  1. Растворы гликоля, не более 50%
*Условные значения. На практике допустимая максимальная температура воды может быть понижена. Необходимо ориентироваться на технические параметры используемого электропривода
ΔPmax 1)

350 кПа – стандартный режим работы

200 кПа – работа в бесшумном режиме
ΔPs 2) 1400 кПа
Расходная характеристика в регулирующем канале Равнопроцентная
Расходная характеристика в байпасном канале Линейная, Макс. 70% от Kvs = 0,25 м3 в час
Герметичность Класс А (полностью герметичен)
Тип соединения с трубой Внешняя резьба
Поворот крана

Угол поворота – макс. 90°

Диапазон работы  15-90°
Байпасный канал В-АВ 15…70°
Положение установки

От вертикального до горизонтального

*Определяется по отношению к штоку
Техническая поддержка Нет
Материал корпуса Латунь никелир.
Материал конуса и штока Сталь корроз.
Уплотнительный материал

Кольцо / EPDM – шток

PTFE / Кольцо Viton - шар
Материал корректирующего диска TEFZEL (фторопласт)

1) Максимально допустимый перепад давления для надежного открытия/закрытия клапана

2) Запирающее давление, при котором обеспечивается допустимый уровень протечки



Описание

Принцип управления краном

Управление клапаном регулировки водяного потока Belimo R505K осуществляет поворотный электропривод (конкретный тип привода выбирается исходя из размера и типа муфты крана). Шар в конструкции крана Belimo R505K, являющийся регулирующим устройством, поворачивается в соответствии с посылаемыми командами от привода, открывая или закрывая кран. Поворот против часовой стрелки – кран находится в открытом положении, поворот по часовой стрелке – кран в закрытом положении.

Управление электроприводом – через аналоговый сигнал 0..10 В или импульсный трехпозиционный, посылаемый контроллером.

Характеристика потока воды

Корректирующий диск в изделии Belimo R505K обеспечивает равнопроцентную расходную характеристику потока воды. В байпасном канале характеристика линейная, макс. 70% от пропускной способности крана.

Узнать подробную информацию и стоимость крана Belimo R505K Вы можете у наших менеджеров по телефону 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Belimo R505K мы обсуждаем индивидуально.

На кран Belimo  R505K распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

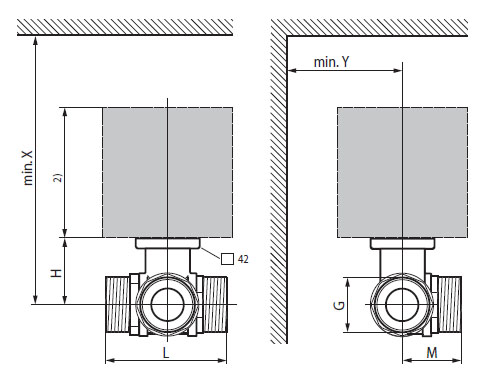

Габаритные размеры

 Габаритные размеры R505K
