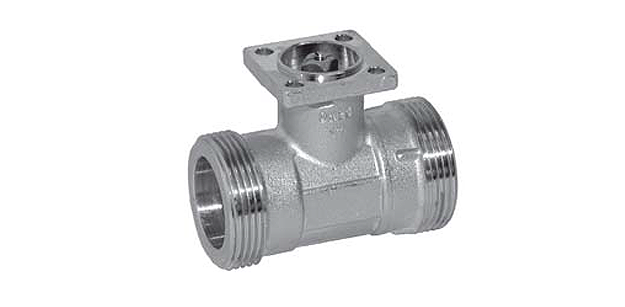

Кран запорный шарового типа с двумя ходами.

• Устройство используется в открытых/закрытых системах воды низких и высоких температур
• Позволяет плавно регулировать водяные потоки
• 100% герметичность
• Тип устройства R417
• DN 20 [мм]
• Kvs максимум 4 [м³/час]

Кран запорный шарового типа с двумя ходами.

• Устройство используется в открытых/закрытых системах воды низких и высоких температур
• Позволяет плавно регулировать водяные потоки
• 100% герметичность
• Тип устройства R417
• DN 20 [мм]
• Kvs максимум 4 [м³/час]

Технические характеристики

Кран запорный шарового типа с двумя ходами. R420D присоединение посредством внешней резьбы.

Среда применения	Вода высокой и низкой температуры, гликоля не больше 1//2
Т среды	мин. +5 °С макс. +110°С . Может быть ограничена характеристиками привода.
ΔPmax	350 кPa (200 кPa для работы без шума)
ΔPs	1400 кPa
Ps	См. Обзор устройства
Хар-ка потока	Управляющий канал А-АВ : равнопроцентность хар-ки
Допустимая утечка	100% герметичность
Монтаж	Посредством внешней резьбы
Угол вращения	на 90° (в диапазоне от 15 до 90°)
Позиция монтажа	Вертик.-горизон.
Обслуживание	Не предусмотрено
Материал клапана	Латунный
Материал конуса и штока	Стальной,нерж.
Уплотнитель штока	Кольцо EPDM
Уплотнитель шара	Кольцо PTFE, Viton
Диск коррект.	TEFZEL



Описание

Управление

Клапан Belimo R417 регулируется посредством привода, который регулируется сигналом в диапазоне от 0 до 10 В или согласно трехпозиционной схеме. В соответствии с сигналом шар, расположенный внутри крана, меняет свою позицию. Поворот по часовой стрелке закрывает кран, а против - открывает.

Хар-ка потока

Равнопроцентность хар-ки потока обеспечена корректирующим диском, строенным в кран.

Привод

Привод рекомендовано подбирать с учетом размера и типом муфты крана.

Регулирующий клапан Белимо R417 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Белимо R417 мы обсуждаем индивидуально.

На Кран Белимо R417 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

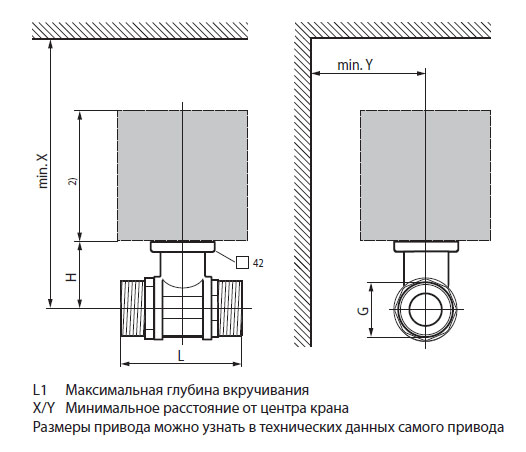

Габаритные размеры



Скачать PDF



Скачать PDF (84 Кбайт)

Сертификат BELIMO (775 Кбайт)
