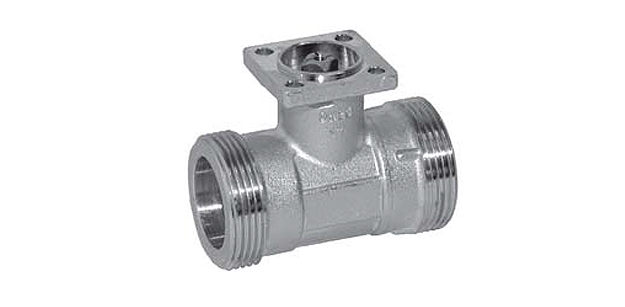

Двухходовой кран шарового типа Belimo R409 выполняет регулирующую функцию в отопительных системах и системах обработки воздуха, управляя потоком рабочей среды. Может применяться как для закрытых, так и для открытых систем.

• Внутренний диаметр – 1,5 см
• Максимальная пропускная возможность – 0,63 куб.м/час
• 100% герметичность

Двухходовой кран шарового типа Belimo R409 выполняет регулирующую функцию в отопительных системах и системах обработки воздуха, управляя потоком рабочей среды. Может применяться как для закрытых, так и для открытых систем.

• Внутренний диаметр – 1,5 см
• Максимальная пропускная возможность – 0,63 куб.м/час
• 100% герметичность

Технические характеристики



Рабочая среда (теплоноситель)	Вода и растворы гликоля (соотношение макс. 50 х 50)
Температурный режим среды	+5°С - +110°С
Температурные ограничения	Температуры корректируются в зависимости от конкретной модели электропривода (подробнее в тех. описании привода)
ΔPmax в нормальном режиме работы	350 кПа
ΔPmax в бесшумном режиме работы	200 кПа
ΔPs (давление запирания)	1400 кПа
Расход рабочей среды (А-АВ канал)	Равнопроцентный
Допустимая протечка	100% герметичность
Соединение с трубой	Посредством резьбы снаружи крана
Допустимый поворот	Угол ≤ 90° (интервал работы 15 - 90°)
Позиции монтажа по отношению ко штоку	Горизонтально/вертикально
Сервисная поддержка	Не нужна
Корпус крана (штамповка)	Латунь никелиров.
Шток / конус крана	Сталь антикорроз.
Элемент уплотнения	О-образное кольцо из каучука EPDM – шток О-образное кольцо из тефлона PTFE, Viton – шар
Диск корректировки потока	ТЕФЗЕЛ



Описание

Функционирование

Управление работой шарового крана Belimo R409 осуществляет поворотный электрический привод. Для открытия либо закрытия крана контроллер посылает управляющий сигнал, тем самым перемещая элемент регулирования (шар) в необходимую позицию. Чтобы открыть кран привод поворачивает шар влево (против часовой стрелки), чтобы закрыть – в противоположную сторону. Управляющие сигналы используются двух типов: аналоговый в интервале 0 – 10 В и импульсный трехпозиционный.

Для корректного выбора электропривода необходимо ориентироваться на технические параметры крана Belimo R409 (тип и размер муфты).

Характеристика расхода среды

В кран Belimo R409 встроен диск для корректировки потока рабочей среды, за счет чего постоянно поддерживается ее равнопроцентный расход.

Вы можете узнать стоимость изделия и заказать шаровой кран Belimo R409, позвонив по телефону 8 (499) 201-22-47.

Предоставление скидок и оптовых цен обсуждается персонально.

На кран Belimo R409 предоставляется 5-летняя гарантия. К изделию прилагаются паспорт и сертификат соответствия.

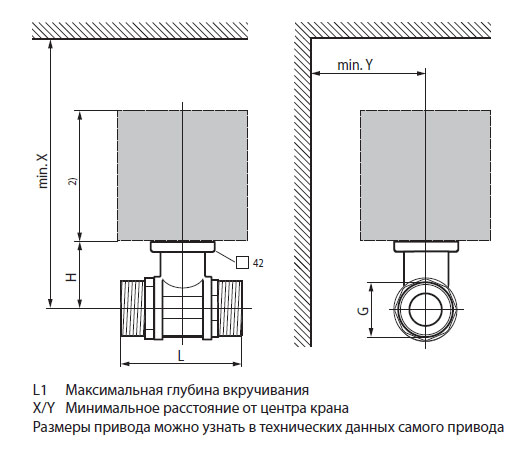

Габаритные размеры
