Регулирующий шаровой кран Belimo R405K

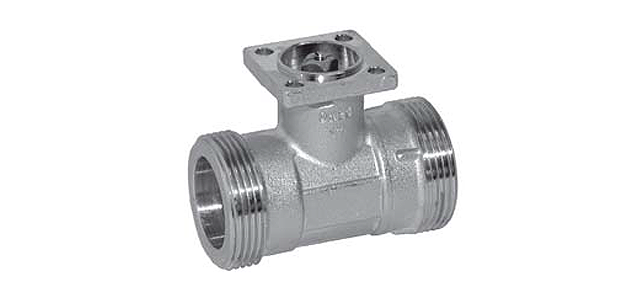

2-ход/3ход регулирующие шаровые краны с приводами малой мощности R405K

Регулирующий кран шарового типа Belimo R405K используется в отоплении, а также в системах обработки воздуха в помещениях (приточно-вытяжная вентиляция и кондиционирование). Для контуров закрытого/открытого типов.

  • Двухходовой, с внешней резьбой
  • Внутренний диаметр - 1 см, полная герметичность
  • Kvs1) – max 25 м³/ч

Регулирующий кран шарового типа Belimo R405K используется в отоплении, а также в системах обработки воздуха в помещениях (приточно-вытяжная вентиляция и кондиционирование). Для контуров закрытого/открытого типов.

  • Двухходовой, с внешней резьбой
  • Внутренний диаметр - 1 см, полная герметичность
  • Kvs1) – max 25 м³/ч

Технические характеристики



Технические характеристики
Необходимая рабочая среда Вода (холодная/горячая), в том числе содержащая гликоль в соотношении не более 50 х 50
Температурный режим среды От +5 °С до +110°С*
* Условные значения. Температурный диапазон может быть скорректирован, исходя из технических параметров конкретной модели электропривода
ΔPmax2) 350 kPa – работа в обычной режиме
200 kPa – работа в бесшумном режиме
ΔPs3) 1400 kPa
Расходная характеристика крана (канал А-АВ) Равнопроцентная
Герметичность Кран полностью герметичен (класс А)
Соединение с трубой С помощью резьбы (внешней)
Вращение Max угол - 90° / диапазон работы 15-90°
Установочная позиция привода Привод монтируется относительно штока в вертикальной либо горизонтальной позиции
Техническая поддержка Отсутствует
Материалы
Корпус Штамповка из латуни с никелевым покрытием
Конус и шток Сталь-нержавейка
Элемент уплотнения штока / шара ЭПДМ (кольцо) / ПТФЭ (кольцо)
Диск корректировки потока Тефзел



Условные обозначения:

1) Пропускная способность крана (максимальная)

2) Давление дифференциальное

3) Давление запирающее

Описание

Принцип управления краном

Открытие шарового крана Belimo R405K регулируется электроприводом поворотного типа. Подходящая модель привода выбирается на основании технических параметров крана. Для управления электроприводом используются 2 вида управляющих сигналов – аналоговый стандартный сигнал в диапазон 0 – 10 В либо импульсный трехпозиционный.

Поворачивая регулирующий элемент крана Belimo R405K (шар) в положение в соответствии с посылаемым сигналом, привод открывает или закрывает кран. Кран открыт, если шар повернут против часовой стрелки (влево). Кран закрыт, если шар вращается в противоположную сторону (вправо).

Расходная характеристика крана

Кран Belimo R405K сконструирован таким образом, чтобы постоянно обеспечивалась равнопроцентная расходная характеристика за счет встроенного корректирующего диска.

Вы можете узнать подробную информацию и стоимость изделия, а также заказать кран Belimo R405K, позвонив по телефону 8 (499) 201-22-47.

Скидки и специальные цены на оптовые партии изделия Belimo R405K предоставляются после индивидуального обсуждения.

На шаровой кран Belimo R405K распространяется гарантия в течение 5 лет со дня приобретения. К изделию прилагаются технический паспорт и сертификат соответствия.

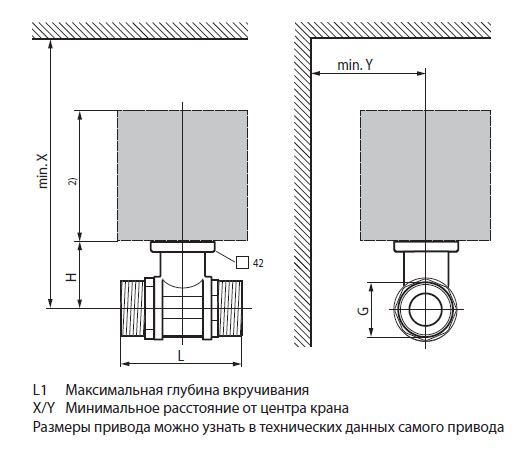

Габаритные размеры

 Габаритные размеры R405K



Скачать PDF



Скачать PDF (84 Кбайт)

Сертификат BELIMO (775 Кбайт)
