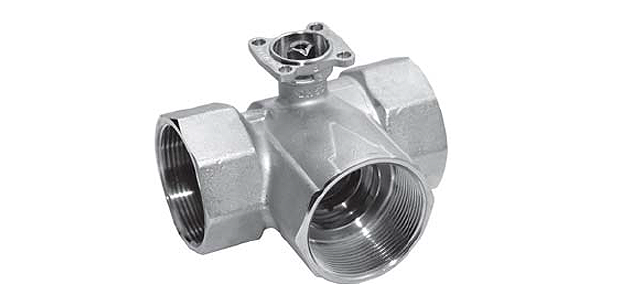

3-ходовый регулирующий шаровой кран.

• открытые и закрытые системы горячей и холодной воды
• для плавного регулирования воды в системах подготовки воздуха и отопления
• полностью герметичен (регулирующий канал А—АВ)
• Тип R3015-P4-S1
• DN 15 [мм]
• Kvs max 0,4 [м³/час]

3-ходовый регулирующий шаровой кран.

• открытые и закрытые системы горячей и холодной воды
• для плавного регулирования воды в системах подготовки воздуха и отопления
• полностью герметичен (регулирующий канал А—АВ)
• Тип R3015-P4-S1
• DN 15 [мм]
• Kvs max 0,4 [м³/час]

Технические характеристики

3-ходовый регулирующий шаровой кран R3015-P4-S1 внутренняя резьба.

Среда	Холодная и горячая вода(содержание гликоля макс 50%)
Температура среды	–10°С … +120°С
Ограничения по температуре	Температура среды может быть ограничена в зависимости от типа привода, установленного на кран. Точную температуру среду можно определить из технического описания конкретного привода
Дифференциальное давление	ΔPmax 350 кПа (200 кПа для бесшумной работы)
Запирающее давление	ΔPs 1400 кПа
Характеристика потока	Регулирующий канал А-АВ : равнопроцентная характеристика
Уровень утечки	Регулирующий канал А-АВ : А, герметичен
Класс утечки	Байпас В-АВ Класс утечки I 1…2% от Кvs, в зависимости от DN
Трубное присоединение	Внутренняя резьба
Угол поворота	90° (рабочий диапазон 15…90° ) А-АВ 90° (байпас В-АВ 15…70° )
Положение установки	От вертикального до горизонтального (относительно штока)
Тех. обслуживание	Не требуется
Тело клапана	Штампованное, никелированная латунь
Конус клапана и шток	Нержавеющая сталь
Уплотнение штока	Кольцо / EPDM
Уплотнение шара	PTFE / Кольцо EPDM (DN 20 Viton)
Корректирующий диск	Проход А-АВ: DN15…50 TEFZEL (R3040-25-S4, R3050-40-S4, R3050-58-S4 : нержавеющая сталь)



Описание

Управление

Регулирующий клапан Belimo R3015-P4-S1 управляется при помощи поворотного электропривода. Поворотные электроприводы управляются стандартным сигналом 0…10 В= или по 3-позиционной схеме и поворачивают шар внутри крана – регулирующее устройство – в открытое положение согласно управляющему сигналу. Кран Belimo R3015-P4-S1 открывается в направлении против часовой стрелки и закрывается по часовой стрелке.

Характеристика потока

Равно-процентная характеристика потока шаровой кран Belimo R3015-P4-S1 обеспечивается встроенным корректирующим диском.

Электропривод

Подбор электропривода производится в зависимости от типа и размера муфта Belimo R3015-P4-S1.

Регулирующий клапан Белимо R3015-P4-S1 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Белимо R3015-P4-S1 мы обсуждаем индивидуально.

На Кран Белимо R3015-P4-S1 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

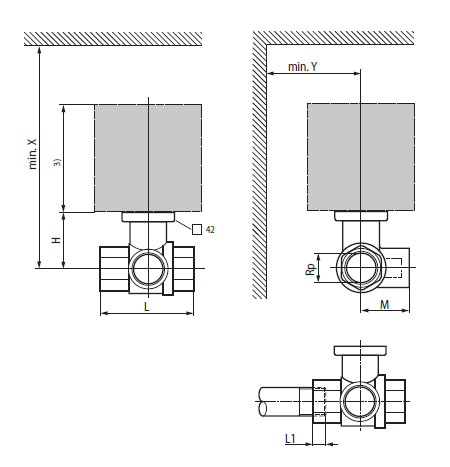

Габаритные размеры
