Регулирующий шаровой кран Belimo R3015-4-S1

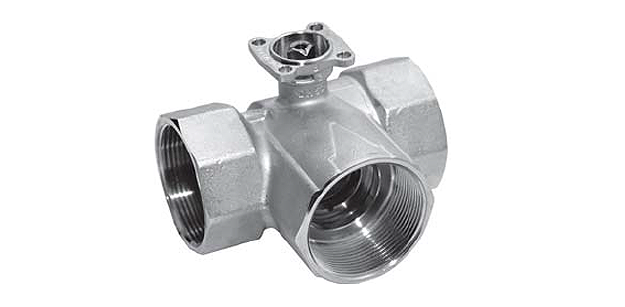

2-ход/3ход регулирующие шаровые краны с приводами малой мощности R3015-4-S1

Кран шарового типа Belimo R3015-4-S1 регулирует водные потоки в закрытых либо открытых системах. Область применения – отопление и подготовка воздуха (кондиционирования, вентиляция).

  • Трехходовой, полностью герметичный
  • Внутренняя резьба
  • Внутренний диаметр – 1,5 см
  • Пропускная способ-ть – 4 куб.м/ч

Кран шарового типа Belimo R3015-4-S1 регулирует водные потоки в закрытых либо открытых системах. Область применения – отопление и подготовка воздуха (кондиционирования, вентиляция).

  • Трехходовой, полностью герметичный
  • Внутренняя резьба
  • Внутренний диаметр – 1,5 см
  • Пропускная способ-ть – 4 куб.м/ч

Технические характеристики



Среда для нормальной работы Вода горячая и холодная, в т.ч. с содержанием гликоля (не более 50% гликоля)
Рабочая температура* От –10°С до +120°С
*Температурные ограничения

Температура для нормальной работы зависит от установленного привода и может корректироваться. Данные по температуре для конкретного привода указаны в тех. описании

P дифферен

350 кПа – обычный рабочий режим

200 кПа – бесшумный режим

P запир 1400 кПа
Характеристика расхода воды Равнопроцентная в регулирующем А-АВ канале
Герметичность

- Кран полностью герметичен (класс А) в регулирующем канале А-АВ

- Процент протечки от 1 до 2 от макс. Kvs (класс I) в обводном канале В-АВ
Тип присоединения крана Посредством внутренней резьбы
Максимальный поворот

- А-АВ: Угол 90° / диапазон для работы 15 - 90°

- В-АВ: Угол 90° / диапазон для работы 15 - 70°
Установочное положение Привод ставится на кран вертикально либо горизонтально по отношению ко штоку
Обслуживание Не предусмотрено
1. Тело клапана (штомпов-ое) Латунное, с никелевым покрытием
2. Конус и шток Стальные, с антикоррозийным покрытием
3. Уплотнительный элемент (шток) ЭПДМ кольцо
4. Уплотнительный элемент (шар) ЭПДМ кольцо / ПТФЭ
Корректирующий диск Тефзел



Описание

Принцип управления краном

Шаровым краном Belimo R3015-4-S1 управляет электрический привод поворотного типа. Поворачивая шар в кране (регулирующий элемент) в заданное положение, привод открывает, либо закрывает кран. Для открытия шар поворачивается влево (против часовой стрелки), для закрытия – вправо (по часовой стрелке). Команды на электропривод от контроллера передаются либо через импульсные сигналы по 3-позицонной схеме, либо стандартными сигналами в диапазоне 0 – 10 В.

Выбор подходящего электропривода для установки на кран Belimo R3015-4-S1 должен основываться на параметрах муфты.

Расходная характеристика крана

Благодаря корректирующему диску в конструкции устройства Belimo R3015-4-S1 расход воды равнопроцентный.

Для уточнения информации и стоимости шарового крана Belimo R3015-4-S1, а также оформления заказа звоните по телефону 8 (499) 201-22-47.

Скидки и спец. цены на оптовые заказы предоставляются после индивидуального обсуждения.

Гарантия на кран Belimo R3015-4-S1 действует в течение 5 лет с момента приобретения. К изделию прилагаются паспорт и сертификат соответствия.

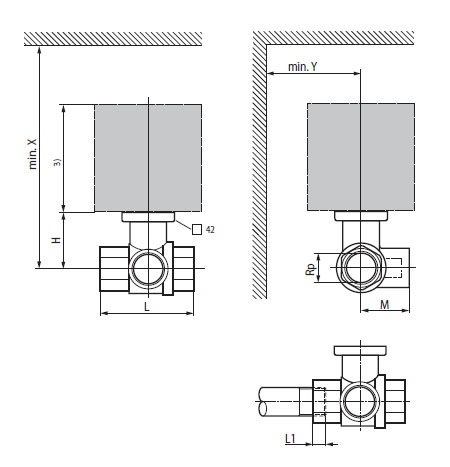

Габаритные размеры

 Габаритные размеры R3015-4-S1



Скачать PDF



Скачать PDF (91 Кбайт)
