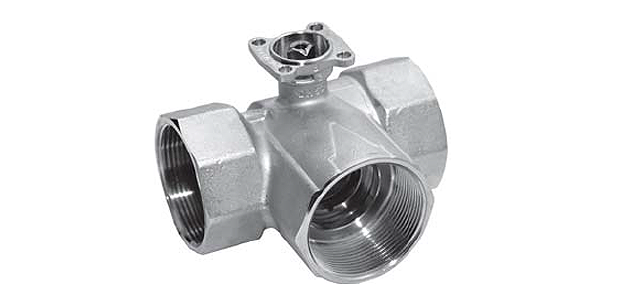

3-ходовый регулирующий шаровой кран R3015-2P5-S1 внутренняя резьба.
Среда | Холодная и горячая вода(содержание гликоля макс 50%) |
Температура среды | –10°С … +120°С |
Ограничения по температуре | Температура среды может быть ограничена в зависимости от типа привода, установленного на кран. Точную температуру среду можно определить из технического описания конкретного привода |
Дифференциальное давление | ΔPmax 350 кПа (200 кПа для бесшумной работы) |
Запирающее давление | ΔPs 1400 кПа |
Характеристика потока | Регулирующий канал А-АВ : равнопроцентная характеристика |
Уровень утечки | Регулирующий канал А-АВ : А, герметичен |
Класс утечки | Байпас В-АВ Класс утечки I 1…2% от Кvs, в зависимости от DN |
Трубное присоединение | Внутренняя резьба |
Угол поворота | 90° (рабочий диапазон 15…90° ) А-АВ 90° (байпас В-АВ 15…70° ) |
Положение установки | От вертикального до горизонтального (относительно штока) |
Тех. обслуживание | Не требуется |
Тело клапана | Штампованное, никелированная латунь |
Конус клапана и шток | Нержавеющая сталь |
Уплотнение штока | Кольцо / EPDM |
Уплотнение шара | PTFE / Кольцо EPDM (DN 20 Viton) |
Корректирующий диск | Проход А-АВ: DN15…50 TEFZEL (R3040-25-S4, R3050-40-S4, R3050-58-S4 : нержавеющая сталь) |
Управление
Регулирующий клапан Belimo R3015-2P5-S1 управляется при помощи поворотного электропривода. Поворотные электроприводы управляются стандартным сигналом 0…10 В= или по 3-позиционной схеме и поворачивают шар внутри крана – регулирующее устройство – в открытое положение согласно управляющему сигналу. Кран Belimo R3015-2P5-S1 открывается в направлении против часовой стрелки и закрывается по часовой стрелке.
Характеристика потока
Равно-процентная характеристика потока шаровой кран Belimo R3015-2P5-S1 обеспечивается встроенным корректирующим диском.
Электропривод
Подбор электропривода производится в зависимости от типа и размера муфта Belimo R3015-2P5-S1.
Регулирующий клапан Белимо R3015-2P5-S1 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.
Скидки и оптовые цены на регулирующий шаровой кран Белимо R3015-2P5-S1 мы обсуждаем индивидуально.
На Кран Белимо R3015-2P5-S1 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.
