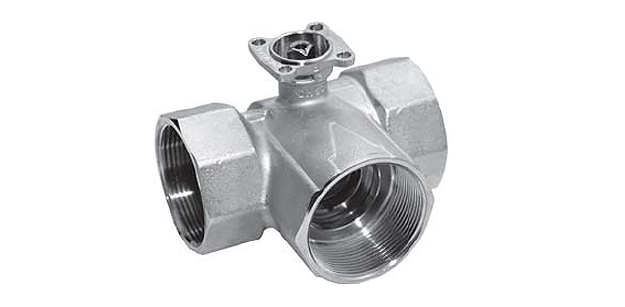

Регулирующий шаровой кран Belimo R3015-1P6-S1

2-ход/3ход регулирующие шаровые краны с приводами малой мощности R3015-1P6-S1

Кран шарового типа Belimo R3015-1P6-S1 для управления потоком рабочей среды в системах отопления, а также обработки воздуха. Для закрытых/открытых контуров. 3-ходовой с резьбой внутри.

  • Внутренний диаметр (DN) = 1,5 см
  • 100% герметичность
  • Максимальная пропускная возможность (Kvs) = 1,6 м3

Кран шарового типа Belimo R3015-1P6-S1 для управления потоком рабочей среды в системах отопления, а также обработки воздуха. Для закрытых/открытых контуров. 3-ходовой с резьбой внутри.

  • Внутренний диаметр (DN) = 1,5 см
  • 100% герметичность
  • Максимальная пропускная возможность (Kvs) = 1,6 м3

Технические характеристики



Рабочая среда (теплоноситель) Вода и водно-гликолевые растворы (не более ½ гликоля)
Температура рабочей среды От –10°С до +120°С*
*Примечание Диапазон является условным. Реальные температуры зависят от конкретной модели привода и могут быть ограничены (см. технические параметры привода)
ΔPмакс (дифферен. давление в кране) 350 кПа – обычный режим
200 кПа – бесшумный режим
ΔPs (запир. давление в кране) 1400 кПа
Кривая расхода в А-АВ канале Равнопроцентная
Герметичность крана Канал А-АВ: 100% герметичный
Канал В-АВ (байпас): до 2% от Kvs
Способ присоединения к трубе С помощью резьбы внутри крана
Угол вращения Канал А-АВ: ≤ 90°; диапазон работы 15-90°
Канал В-АВ: ≤ 90°; диапазон работы 15-70°
Установочные позиции 2 варианта по отношению ко штоку: вертикально/горизонтально
Тех. поддержка Не предусмотрена
Корпус (штамповка) Латунь никелир.
Конус и шток Сталь антикорроз.
Уплотнительный материал Шток: О-образное кольцо из ЭПДМ
Шар: РТФЭ, О-образное кольцо из ЭПДМ
Диск для корректировки потока ТЕФЗЕЛ

Описание

Принцип работы

Для управления шаровым краном Belimo R3015-1P6-S1 применяются электрические приводы поворотного типа. В соответствии с командами от контроллера, посылаемыми через либо через аналоговые сигналы в интервале от 0 до 10 В, либо через трехпозиционную схему, привод вращает шар крана (регулирующий механизм) в заданную позицию. Если шар повернут влево, против часовой стрелки, то кран открыт, повернет вправо – кран закрыт.

При выборе подходящей модели привода нужно учитывать технические параметры крана Belimo R3015-1P6-S1.

Кривая расхода среды

В кране Belimo R3015-1P6-S1 встроен корректирующий диск, который позволяет поддерживать равнопроцентную характеристику расхода на постоянной основе.

Вы можете узнать стоимость изделия и заказать кран Belimo R3015-1P6-S1, позвонив по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются персонально.

Гарантийный срок на шаровой кран Belimo R3015-1P6-S1 – 5 лет. Паспорт и сертификат соответствия прилагаются.

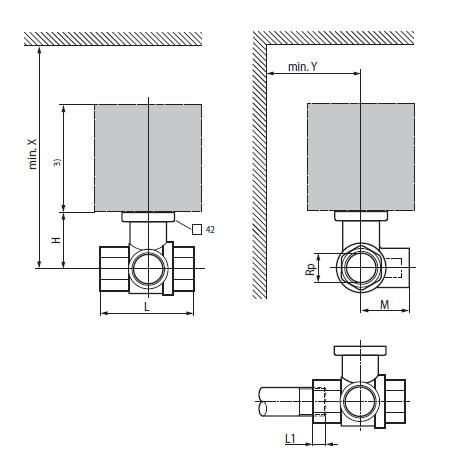

Габаритные размеры

 Габаритные размеры R3015-1P6-S1





Скачать PDF



Скачать PDF (91 Кбайт)

Сертификат BELIMO (775 Кбайт)
