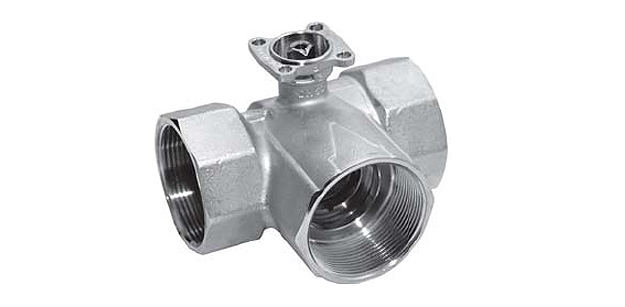

Регулирующий шаровой кран Belimo R3015-1-S1

2-ход/3ход регулирующие шаровые краны с приводами малой мощности R3015-1-S1

Кран шарового типа Belimo R3015-1-S1 необходим для регулирования потока рабочей среды в отопительных системах, а также в сфере обработки воздуха в помещениях. Для открытых и закрытых контуров теплоносителя. Трехходовой с резьбой внутри.

  • Условный внутренний диаметр (DN) = 1,5 см
  • 100% герметичность
  • Предельная пропускная возможность (Kvs) = 1 куб. метр в час

Кран шарового типа Belimo R3015-1-S1 необходим для регулирования потока рабочей среды в отопительных системах, а также в сфере обработки воздуха в помещениях. Для открытых и закрытых контуров теплоносителя. Трехходовой с резьбой внутри.

  • Условный внутренний диаметр (DN) = 1,5 см
  • 100% герметичность
  • Предельная пропускная возможность (Kvs) = 1 куб. метр в час

Технические характеристики



Рабочая среда (теплоноситель) 1. Вода (горяч./холод.)
2. Гликолевые растворы, не более ½ гликоля
t рабочей среды От –10°С до +120°С (может ограничиваться)
Ограничения t Температурный диапазон условный, точные данные допустимых температур зависят от конкретной модели электропривода, подробнее в тех. описании привода
Значение ΔPmax (давление дифферен.), кПа 350 – обычный режим работы
200 – бесшумный режим
Значение ΔPs (давление щапир.), кПа 1400
Расход рабочей среды, канал А-АВ Равнопроцентный
Герметичность крана Канал А-АВ: 100% герметичый
Канал В-АВ (байпас): 1-2% от Kvs
Присоединение к трубе С помощью резьбы внутри
Угол вращения крана Канал А-АВ: ≤ 90°; диапазон работы – 15 - 90°
Канал В-АВ: ≤ 90°; диапазон работы – 15 - 70°
Позиции установки 2 позиции: вертикально либо горизонтально, определяется относительно штока
Технич. поддержка Не нужна
Корпус крана (штамповка) Латунь с покрытием никелем
Конус и шток Сталь антикоррозионная
Элемент уплотнения Шток: О-образное кольцо из ЭПДМ
Шар: О-образное кольцо из ЭПДМ, ПТФЭ
Диск для корректировки потока ТЕФЗЕЛ



Описание

Принцип действия

Для регулирования процесса открытия/закрытия крана Belimo R3015-1-S1 используется электропривод поворотного типа. За счет управляющего сигнала контроллер передает команду о необходимости поворота шара крана (регулирующий элемент) в требуемую позицию. Применяются 2 типа управляющих сигналов: трехпозиционный импульсный и аналоговый в интервале от 0 до 10 В. Чтобы открыть кран необходимо провернуть шар влево (против часовой стрелки), чтобы закрыть – в противоположную сторону.

При выборе подходящей модели электропривода нужно ориентироваться на технические характеристики крана и их совместимость с электроприводом.

Расход рабочей среды

Благодаря встроенному диску для корректировки потока среды в кране Belimo R3015-1-S1 постоянно сохраняется ее равнопроцентный расход.

Для уточнения цены и заказа крана Belimo R3015-1-S1 звоните по телефону 8 (499) 201-22-47.

Предоставление скидок и оптовых цен обсуждается индивидуально

На шаровой кран Belimo R3015-1-S1 действует гарантия в течение 5 лет со дня покупки. Паспорт и сертификат соответствия прилагаются к изделию.

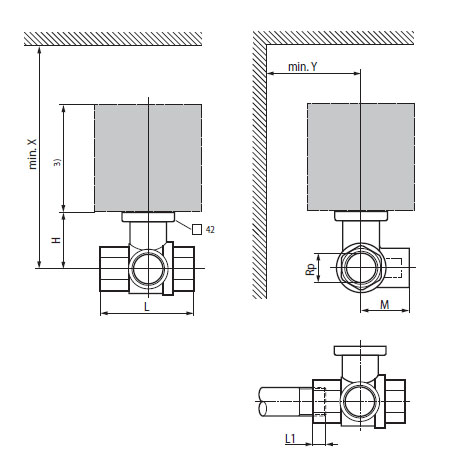

Габаритные размеры

 Габаритные размеры R3015-1-S1



Скачать PDF



Скачать PDF (91 Кбайт)
