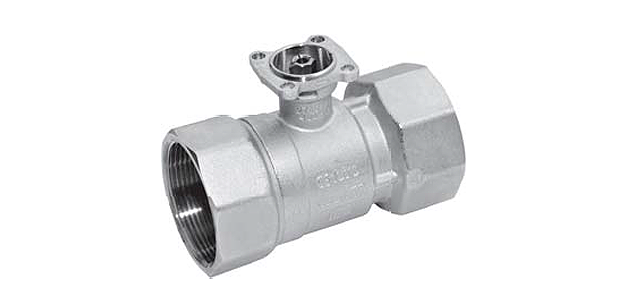

Кран шарового типа Belimo R2015-P4-S1 для управления потоком рабочей среды в системах HVAC. Предназначен как для закрытых, так и открытых контуров. Двухходового типа. Присоединение к трубе - резьба внутри крана.

• Внутренний диаметр крана (DN) - 2 см
• Пропускная возможность (Kvs) - 4 куб.м/ч (максимальная)
• 100% герметичен

Кран шарового типа Belimo R2015-P4-S1 для управления потоком рабочей среды в системах HVAC. Предназначен как для закрытых, так и открытых контуров. Двухходового типа. Присоединение к трубе - резьба внутри крана.

• Внутренний диаметр крана (DN) - 2 см
• Пропускная возможность (Kvs) - 4 куб.м/ч (максимальная)
• 100% герметичен



Технические характеристики



Технические параметры
Рабочая среда	Вода и водно-гликолевые растворы (процентное соотношение макс. 50 на 50)
t рабочей среды	Диапазон от –10°С до +120°С
Особые указания	Допустимый температурный диапазон может быть ограничен. Подробнее в тех. описании конкретной модели установленного электропривода
ΔPmax (дифферен. давление) при обычном режиме работы	350 кПа
ΔPmax (дифферен. давление) при режиме работы без шума	200 кПа
ΔPs (давление запирания)	1400 кПа
Характер расхода рабочей среды (канал А-АВ)	Равнопроцентный расход
Допустимая протечка	Полная герметичность крана
Присоединение к трубе	Резьба внутри
Поворот крана / диапазон работы	Угол 90° / 15…90°
Установочные позиции по отношению ко штоку	Горизонтально / вертикально
Сервисная поддержка	Не предусмотрена
Детали крана
Штампованный корпус крана	Латунный никелиров.
Шток и конус крана	Стальной антикорроз.
Уплотнительный материал штока	Резиновое кольцо (EPDM)
Уплотнительный материал шара	Резиновое кольцо (EPDM), PTFE
Диск для корректировки потока	Тефзел



Описание

Принцип функционирования

Открытие и закрытие шарового крана Belimo R2015-P4-S1 регулируется электроприводом поворотного типа, который перемещает шар в кране (элемент регулирования) в заданную контроллером позицию. Если кран Belimo R2015-P4-S1 необходимо открыть, то электропривод вращает шар влево (против часовой стрелки). Для закрытия крана шар необходимо повернуть в другую сторону. Команды на привод о необходимости переместить шар поступают с помощью сигналов управления 2-х типов: аналогового в стандартном интервале переменного тока от 0 до 10 В и импульсного (трехпозицонное управление).

При выборе электропривода нужно ориентироваться на технические параметры крана Belimo R2015-P4-S1 и их совместимость с рассматриваемой моделью управляющего устройства.

Расходная характеристика

В конструкции крана Belimo R2015-P4-S1 предусмотрен встроенный диск для корректировки потока рабочей среды. Это позволяет на постоянной основе поддерживать равнопроцентный расход потока.

Для покупки регулирующего крана Belimo R2015-P4-S1 и уточнения любой интересующей информации, звоните по телефону 8 (499) 201-22-47.

Оптовые цены и скидки на шаровой кран Belimo R2015-P4-S1 обсуждаются индивидуально.

Гарантия на шаровой кран Belimo R2015-P4-S1 - 5 лет с момента покупки. К устройству прилагаются технический паспорт и сертификат соответствия.

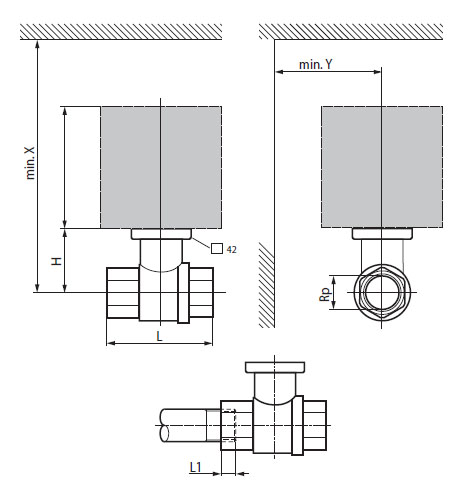

Габаритные размеры





Скачать PDF



Скачать PDF (87 Кбайт)

Сертификат BELIMO (775 Кбайт)
