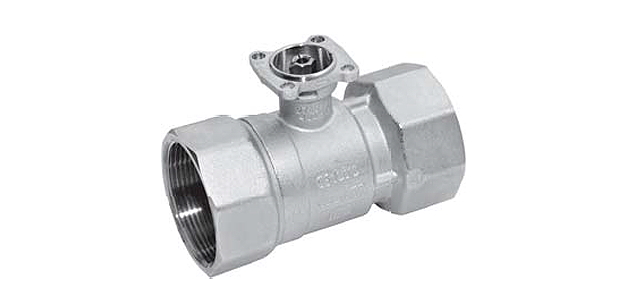

Кран шарового типа Belimo R2015-6P3-S1 используется для регулировки водных потоков в закрытых и открытых контурах. Сфера применения – системы отопления и обработки воздуха в помещениях.

• Внутренний диаметр – 1,5 см, полная герметичность
• Двухходовой
• Пропуск. способность – не более 6,3 куб. м в час

Кран шарового типа Belimo R2015-6P3-S1 используется для регулировки водных потоков в закрытых и открытых контурах. Сфера применения – системы отопления и обработки воздуха в помещениях.

• Внутренний диаметр – 1,5 см, полная герметичность
• Двухходовой
• Пропуск. способность – не более 6,3 куб. м в час

Технические характеристики



Нормальная рабочая среда	Вода (холодная/горячая), в том числе содержащая гликоль (не более 50%)
Температурный диапазон для работы*	От –10°С до +120°С
*Замечание	Исходя из конкретной модели установленного привода температурный диапазон может быть скорректирован. Для точного определения допустимых температур см. технические параметры привода
ΔPmax, kPa	350 – нормальный режим 200 - бесшумный режим
ΔPs, kPa	1400
Расходная харак-ка	Равнопроцентная (канал А-АВ – регулир-й)
Класс герметичности	А (полностью герметичен)
Способ присоединения к трубе	С помощью внутренней резьбы
Максимальный поворот	Угол 90° / от 15 до 90° - диапазон работы
Установочное положение	Установка по отношению ко штоку (вертик/горизон)
Тех. поддержка	Отсутствует
Материал тела клапана (штампов-ое)	Латунь никелир.
Конус, шток	Сталь нержав.
Уплотнитель (шток)	ЭПДМ кольцо (каучук)
Уплотнитель (шар)	ЭПДМ кольцо (каучук), ПТФЕ (тефлон)
Диск корректирующий	Тефзел (фторопласт)



Описание

Принцип управления

Управление шаровым краном Belimo R2015-6P3-S1 осуществляет электрический поворотный привод. Для открытия/закрытия крана привод поворачивает регулирующий элемент (шар) в заданную позицию. Команды на привод могут поступать от контроллера через управляющие сигналы 2х типов: 3х-позиционного импульсного сигнала, либо аналогового в диапазоне от 0 до 10 В. Открытие крана – поворот влево (против часовой стрелки), закрытие – вправо (по часовой стрелке).

Подбирать подходящий электропривод для установки на кран Belimo R2015-6P3-S1 необходимо исходя из параметров муфты.

Расходная характеристика

В конструкции крана Belimo R2015-6P3-S1 обеспечен равнопроцентный расход воды за счет встроенного корректирующего диска.

Запросить подробную информацию и стоимость седельного клапана Belimo R2015-6P3-S1, а также заказать изделие можно по телефону 8 (499) 201-22-47.

Предоставление скидок и специальных условий на оптовые партии изделия возможно после индивидуального обсуждения.

Гарантия на кран Belimo R2015-6P3-S1 – 5 лет со дня покупки. К изделию прилагаются технический паспорт и сертификат соответствия.

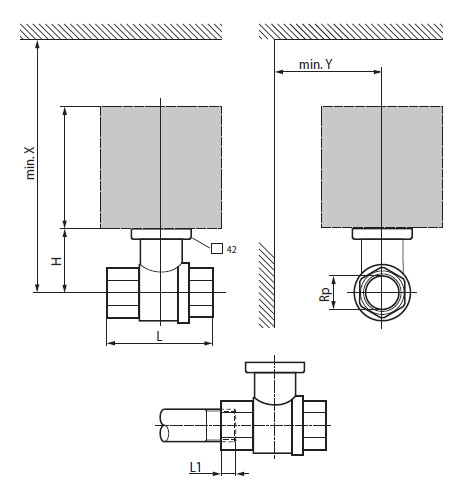

Габаритные размеры
