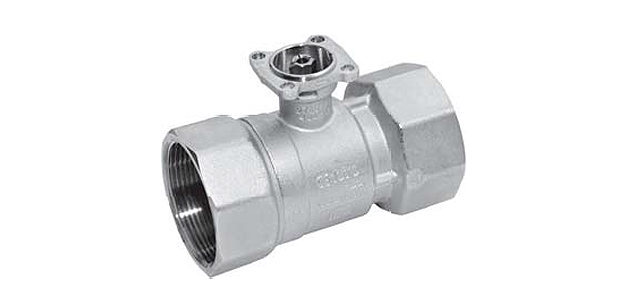

Кран шарового типа Belimo R2015–1P6-S1 для регулировки воды в системах отопления и подготовки воздуха в помещениях. Для контуров открытого и закрытого типов. 2-ходовой, фланцевое присоединение.

• Условный внутренний диаметр – 1,5 см
• Полная герметичность
• Пропускная способность максимальная (Kvs Max) – 1,6 куб.м/час

Кран шарового типа Belimo R2015–1P6-S1 для регулировки воды в системах отопления и подготовки воздуха в помещениях. Для контуров открытого и закрытого типов. 2-ходовой, фланцевое присоединение.

• Условный внутренний диаметр – 1,5 см
• Полная герметичность
• Пропускная способность максимальная (Kvs Max) – 1,6 куб.м/час

Технические характеристики



Теплоноситель	Вода (горячая и холодная), в т.ч. содержащая гликоль, не более ½ раствора
Допустимые температуры	От –10°С до +120°С
Особые указания по температуре	Температура воды может быть ограничена исхода из конкретной модели используемого привода (подробнее в тех. характеристиках привода)
ΔPmax, кПа	350 – обычная работа 200 – тихий режим
ΔPs, кПа	ΔPs 1400 кПа
Расходная характ-ка в регулирующем канале	Равнопроцентная
Герметичность	Полностью герметичный (А)
Присоединение к трубе	Резьба (внутренняя)
Вращение	Max угол - 90°(диапазон для работы от 15° до 90°)
Позиция установки привода	Привод монтируется вертикально либо горизонтально по отношению ко штоку
Технич. поддержка	Не предусмотрена
Корпус крана (штамповка)	Латунь никелир-ая
Конус и шток крана	Сталь антикор-ая
Уплотнительный материал штока	ЭПДМ (O-ring)
Уплотнительный материал шара	ЭПДМ (O-ring), ПТФЭ
Диск для корректировки потока	Тефзел



Описание

Принцип управления

Принцип управления шаровым краном Belimo R2015–1P6-S1 основан на повороте электроприводом шара (регулирующего устройства) в необходимое положение для открытия/закрытия крана. В приводах, применяемых для данного типа крана, используются 2 типа управляющих сигналов: импульсный трехпозиционный или аналоговый (0-10 В). В соответствии с посылаемым сигналом привод либо открывает кран, поворачивая шар против часовой стрелки, либо закрывает, поворачивая его в противоположную сторону.

Расходная характеристика крана

Конструкция шарового крана Belimo R2015–1P6-S1 смоделирована таким образом, чтобы за счет корректирующего диска поддерживать равнопроцентную расходную характеристику.

Для уточнения информации и стоимости, а также заказа шарового крана Belimo R2015–1P6-S1 звоните по телефону 8 (499) 201-22-47.

Получение скидок и оптовых цен возможно только после индивидуального обсуждения.

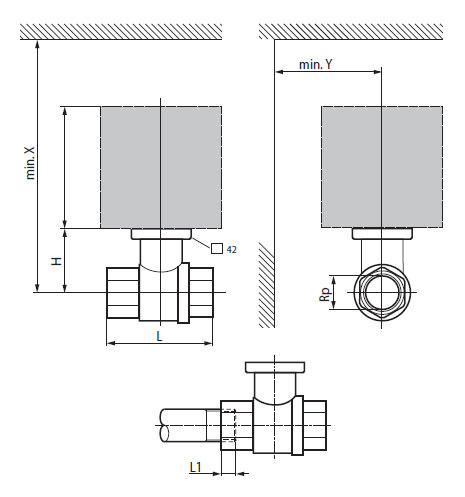

Габаритные размеры
