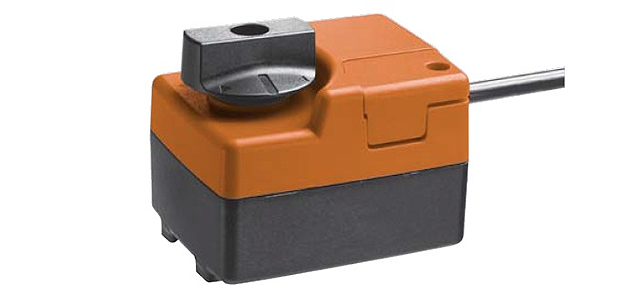

Привод для установки на шаровой кран, IP40.

• Крутящий момент 2 Нм для DN 15
• Номинальное напряжение 24 В ~/=
• Управление: откр./закр., 3-позиционное

Привод для установки на шаровой кран, IP40.

• Крутящий момент 2 Нм для DN 15
• Номинальное напряжение 24 В ~/=
• Управление: откр./закр., 3-позиционное

Технические характеристики

Поворотный электропривод BELIMO TR24 для 2- и 3-ходовых шаровых кранов.

Номинальное напряжение	24 В ~ 50/60 Гц 24 В=
Диапазон номинального напряжения	19,2…28,8 В ~ 21,6…28,8 B=
Расчетная мощность	2 ВА
Потребляемая мощность: — во время вращения — в состоянии покоя	0,5 ВА 0.5 Вт
Соединение: Кабель:	1 м, 3 х 0,75 мм2
Параллельное подключение	Возможно с учетом мощностей/td>
Крутящий момент (номинальный)	Мин. 2 Нм при номинальном напряжении
Ручное управление	Редуктор выводится из зацепления при помощи рычага
Время поворота	100 с / 90°
Уровень шума	Макс. 35 дБ (без крана)
Индикация положения	Механический указатель
Класс защиты	III для низких напряжений
Степень защиты корпуса	IP40
Температура окружающей среды	-7…+50° С
Температура переносимой среды	+5…+100° С (шаровой кран)
Температура хранения	–40…+80 °С
Влажность окружающей среды	95% отн., не конденсир.(по EN 60730-1)
Техническое обслуживание	Не требуется
Вес	≈ 400 г



Описание

Применение

Поворотный электропривод Белимо TR24 приведение в действие запорных шаровых кранов.

Простая прямая установка

Привод для клапанов BELIMO TR24 простая прямая установка на шаровой кран при помощи одного винта. Положение установки по отношению к шаровому крану может выбираться с шагом 90°.

Ручное управление

Возможно ручное управление Belimo TR24 поворотный привод Белимо при помощи рычага (при нажатом рычаге с самовозвратом редуктор выводится из зацепления)

Купить привод БЕЛИМО TR24 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО TR24 мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO TR24 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

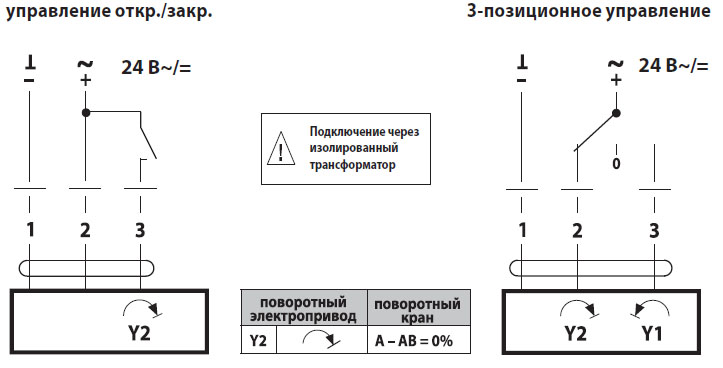

Электрическое подключение

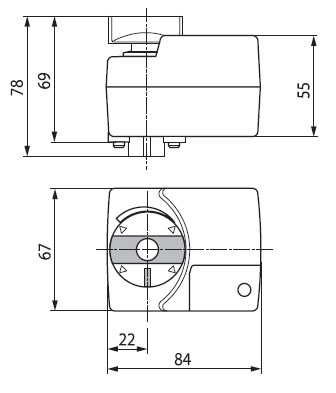

Габаритные размеры
