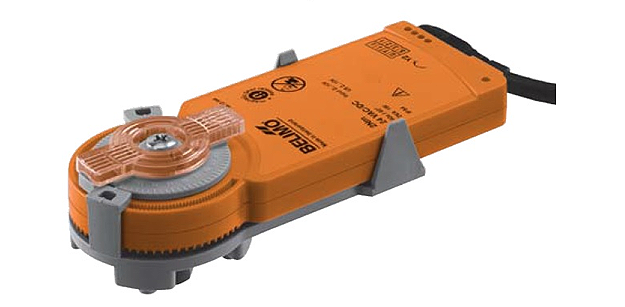

Привод для установки на шаровой кран, IP54.

• Крутящий момент 2 Нм
• Номинальное напряжение 24 В ~/=
• Управление плавное 0…10 В=

Привод для установки на шаровой кран, IP54.

• Крутящий момент 2 Нм
• Номинальное напряжение 24 В ~/=
• Управление плавное 0…10 В=

Технические характеристики

 Поворотный электропривод БЕЛИМО KR24-SR для 2- и 3-ходовых шаровых кранов DN10…20.

Номинальное напряжение	24 В ~ 50/60 Гц; 24 В=
Диапазон номинального напряжения	19,2…28,8 В ~ / 21,6…28,8 В=
Расчетная мощность	2 ВА
Потребляемая мощность: — во время вращения — в состоянии покоя	1 Вт 0,5 Вт
Соединение: Кабель:	1 м , 4×0,75 мм ²
Параллельное подключение	Возможно, с учетом мощностей
Крутящий момент (номинальный) Мин.	2 Нм при номинальном напряжении
Ручное управление	Редуктор выводится из зацепления при помощи магнита
Управление: — управляющий сигнал Y — рабочий диапазон	2…10 В =, Типовое входное сопротивление 100 кОм 2…10 В =
Обратная связь (измеряемое напряжение U)	2…10 В =, макс. 1 мА
Равность хода	± 5%
Параллельное подключение	Возможно, с учетом мощностей
Крутящий момент (номинальный)	Мин. 2 Нм при номинальном напряжении
Ручное управление	Редуктор выводится из зацепления при помощи магнита
Установка Kvs	граничение угла поворота от положения 90 (А-АВ=100%) с шагом 2,5 ° Шкала 25…100% Kvs
Время поворота	75 с / 90 °
Уровень шума	Макс. 35 дБ (без крана)
Индикация положения	Механический указатель, съемный
Класс защиты	III (для низких напряжений)
Степень защиты корпуса	IP54 в любом положении установки
Температура окружающей среды	–30…+50 °С
Температура среды	+5…+80 °С в шаровом кране
Температура хранения	–40…+80 °С
Влажность окружающей среды	95% отн., не конденсир.
Техническое обслуживание	Не требуется
Вес	≈ 220 г (без крана)





Описание

Простая установка

Поворотный электропривод BELIMO KR24-SR простая установка на шаровой кран при помощи одного винта. Положение установки по отношению к шаровому крану может выбираться с шагом 90 °.

Управление

Электропривод управляется стандартным 2…10 В= сигналом. Он открывается до положения, продиктованного сигналом. Измеряемое напряжение U позволяет отображать действительное положение привода (0…100%), а также управлять другими приводами.

Ручное управление

Возможно ручное управление при помощи магнита (редуктор выводится из зацепления на все время, пока магнит расположен на части корпуса с обозначением). Магнит для отключения редуктора входит в комплект поставки привод для клапанов BELIMO KR24-SR.

Настраиваемый угол поворота

Угол поворота поворотный электропривод БЕЛИМО KR24-SR настраивается от положения 90 ° (А-АВ=100%) с шагом 2,5 ° . Шкала 25…100% Kvs

Высокая функциональная надежность

Belimo KR24-SR поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Купить привод БЕЛИМО KR24-SR а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО KR24-SR мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO KR24-SR распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт

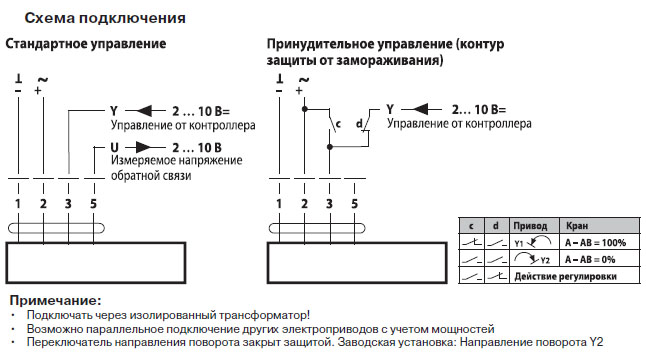

Электрическое подключение

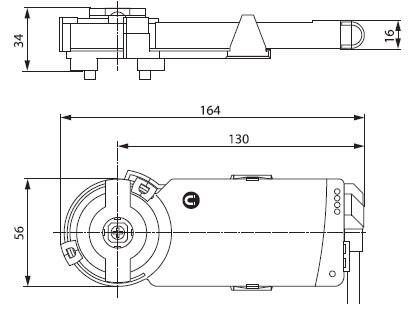

Габаритные размеры
