Привод для установки на дисковый поворотный затвор, IP54.

• Номинальный крутящий момент 20 Нм
• Номинальное напряжение 230 В~
• Контроль Откр/Закр; 3-поз

Привод для установки на дисковый поворотный затвор, IP54.

• Номинальный крутящий момент 20 Нм
• Номинальное напряжение 230 В~
• Контроль Откр/Закр; 3-поз

Технические характеристики

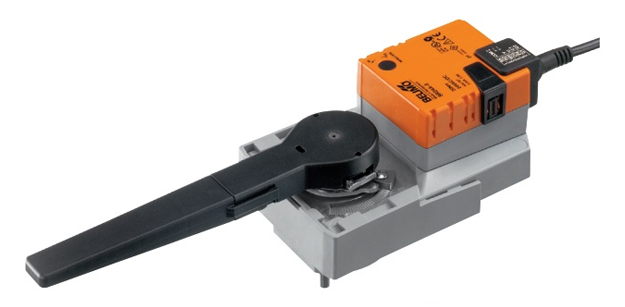

 Электропривод BELIMO SR230A-5 привод для установки на дисковый поворотный затвор, IP54.

Номинальное напряжение	230 В ~ 50/60 Гц
Диапазон напряжения питания	85...265 В ~
Расчетная мощность	7 ВА
Потребляемая мощность	3 Вт во время вращения 0,6 Вт в состоянии покоя
Соединение	Кабель 1 м, 3×0,75 мм2
Крутящий момент	Мин. 20Нм
Ручное управление	Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка
Время поворота	90 с / 90°
Уровень шума	макс. 45 дБ (без клапана)
Индикация положения	Механический указатель, съемный
Класс защиты	II для низких напряжений
Электромагнитная совместимость	Соотв. 89/336/ЕЕС
Степень защиты корпуса	IP 54
Температура окружающей среды	–30...+50 °С
Температура хранения	–40...+80°C
Влажность окружающей среды	95% отн., не конденсир. (по EN 60730-1)
Техническое обслуживание	Не требуется
Вес	≈ 1000 г



Описание

Простая прямая установка

Поворотный электропривод BELIMO SR230A-5 простая прямая установка на дисковую поворотную заслонку с установочным фланцем F05. Положение установки по отношению к поворотной заслонке может выбираться с шагом 90°.

Высокая функциональная надежность

Belimo SR230A-5 поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Дисковая поворотная заслонка D6..

Электропривод SR230A-5 устанавливается на дисковые поворотные заслонки BELIMO D6... с установочным фланцем F05, а также на поворотные заслонки других производителей клапанов, соответствующих следующей спецификации:

• Конец штока квадратного сечения 14 х 14 мм для соединения с поворотным электроприводом
• Круглое отверстие d = 50 мм для монтажа с поворотной заслонкой

Электрические аксессуары

Электрические аксессуары для электропривод SR24A-5 поворотный привод Белимо

• Вспомогательный переключатель S…A, 1 или 2 полюс.
• Потенциометр обратной связи Р…А: 140,500, 1000, 2800, 5000 или 10000 Ом

Купить привод БЕЛИМО SR230A-5 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО SR230A-5 мы обсуждаем индивидуально.

На поворотный привод BELIMO SR230A-5 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

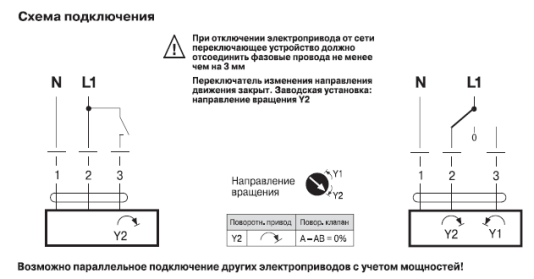

Электрическое подключение

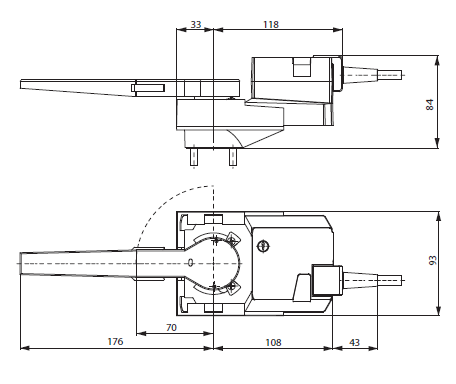

Габаритные размеры
