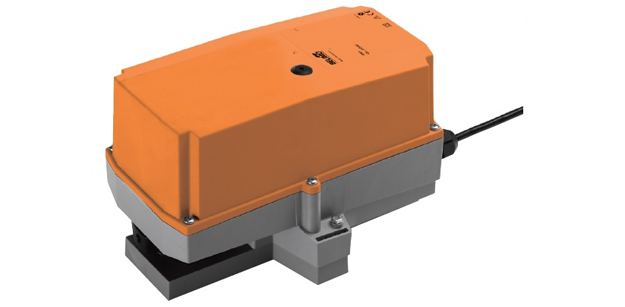

Привод для установки на дисковый поворотный затвор, IP66.

• Номинальный крутящий момент 40 Нм
• Номинальное напряжение AC / DC 24 В
• Контроль Открыть-закрыть
• Время работы мотора 35 с
• Для использования на открытом воздухе

Привод для установки на дисковый поворотный затвор, IP66.

• Номинальный крутящий момент 40 Нм
• Номинальное напряжение AC / DC 24 В
• Контроль Открыть-закрыть
• Время работы мотора 35 с
• Для использования на открытом воздухе



Технические характеристики

Электропривод BELIMO GRC24G-5 поворотный электропривод дисковых поворотных заслонок.

Electrical data
Nominal voltage	AC/DC 24 V
Nominal voltage frequency	50/60 Hz
Nominal voltage range	AC 19.2...28.8 V / DC 21.6...28.8 V
Power consumption in operation	8 W
Power consumption in rest position	2.5 W
Power consumption for wire sizing	11 VA
Connection supply / control	Cable 1 m, 3 x 0.75 mm²
Parallel operation	Yes (note the performance data)
Functional data
Torque motor	Min. 40 Nm
Manual override	Gear disengagement with push-button, can be locked
Running time motor	35 s / 90°
Sound power level motor	35 dB(A)
Position indication	Yes
Safety
Protection class IEC/EN	III Safety extra-low voltage
Protection class UL	UL Class 2 Supply
Degree of protection IEC/EN	IP66
Degree of protection NEMA/UL	NEMA 4, UL Enclosure Type 4
EMC	CE according to 2004/108/EC
Certification IEC/EN	IEC/EN 60730-1 and IEC/EN 60730-2-14
Certification UL	cULus according to UL 60730-1A, UL 60730-2-14 and CAN/CSA E60730-1:02
Mode of operation	Type 1
Rated impulse voltage supply / control	0.8 kV
Control pollution degree	4
Ambient temperature	-30...50°C
Ambient temperature note	-40...50°C for actuator with integrated heating
Non-operating temperature	-40...80°C
Ambient humidity	100% r.h.
Maintenance	Maintenance-free
Mechanical data
Connection flange	F05
Weight
Weight approx.	4.0 kg



Описание

Применение

Поворотный электропривод BELIMO GRC24G-5 используется для установки на дисковую поворотную заслонку BELIMO или на заслонки других производителей, соответствующих следующей спецификации:

• конец штока квадратного сечения (14 мм) для соединения с поворотным электроприводом
• круглое отверстие (d=50 мм) для монтажа с поворотной заслонкой.

Адаптеры для других размеров по запросу

Простая установка

Belimo GRC24G-5 поворотный привод Белимо простая прямая установка на дисковую поворотную заслонку с установочным фланцем FO7. Положение установки по отношению к заслонке может выбираться с шагом 90 º.

Высокая функциональная надежность

Электропривод GRC24G-5 поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Купить привод БЕЛИМО GRC24G-5 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО GRC24G-5 мы обсуждаем индивидуально.

На поворотный привод BELIMO GRC24G-5 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

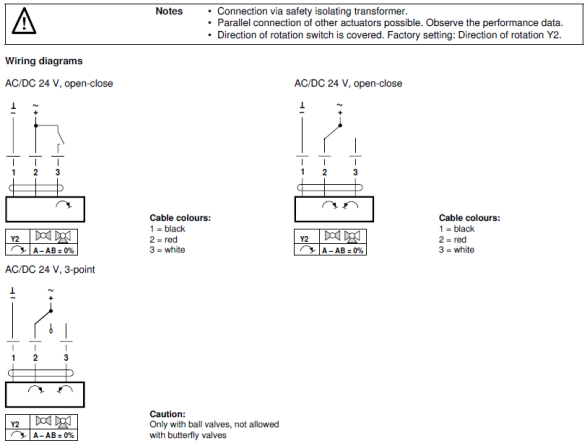

Электрическое подключение

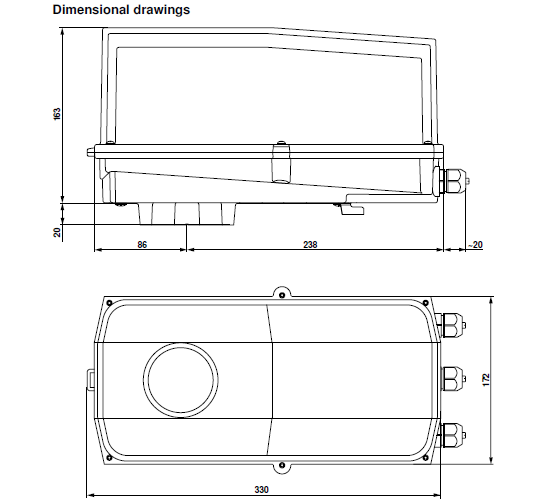

Габаритные размеры
