Привод для установки на дисковый поворотный затвор, IP54.

• Номинальный крутящий момент
• Номинальное напряжение AC / DC 24 В
• Плавное управление

Привод для установки на дисковый поворотный затвор, IP54.

• Номинальный крутящий момент
• Номинальное напряжение AC / DC 24 В
• Плавное управление



Технические характеристики

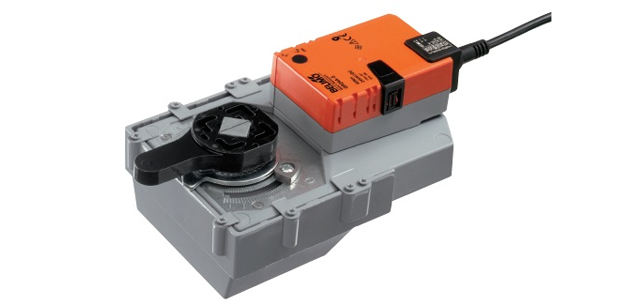

Электропривод BELIMO DR24A-SR-7 поворотный электропривод дисковых поворотных заслонок.

Electrical data
Nominal voltage	AC/DC 24 V
Nominal voltage frequency	50/60 Hz
Nominal voltage range	AC 19.2...28.8 V / DC 19.2...28.8 V
Power consumption in operation	7 W
Power consumption in rest position	2 W
Power consumption for wire sizing	9 VA
Connection supply / control	Cable 1 m, 4 x 0.75 mm²
Parallel operation	No
Functional data
Torque motor	Max. ‹90 Nm (not constant)
Positioning signal Y	DC 0...10 V Positioning signal Y note
Input impedance	100 kΩ
Operating range Y	DC 2...10 V
Position feedback U	DC 2...10 V
Position feedback U note	Max. 1 mA
Position accuracy	±5%
Manual override	Gear disengagement with push-button, can be locked
Running time motor	150 s / 90°
Sound power level motor	45 dB(A)
Position indication	Mechanically (integrated)
Safety
Protection class IEC/EN	III Safety extra-low voltage
Protection class UL	UL Class 2 Supply
Degree of protection IEC/EN	IP54
Degree of protection NEMA/UL	NEMA 2, UL Enclosure Type 2
EMC	CE according to 2004/108/EC
Certification IEC/EN	IEC/EN 60730-1 and IEC/EN 60730-2-14
Certification UL	cULus according to UL 60730-1A, UL 60730-2-14 and CAN/CSA E60730-1:02
Mode of operation	Type 1
Rated impulse voltage supply / control	0.8 kV
Control pollution degree	3
Ambient temperature	-30...50°C
Non-operating temperature	-40...80°C
Ambient humidity	95% r.h., non-condensing
Maintenance	Maintenance-free
Mechanical data
Connection flange	F07
Weight
Weight approx.	4.1 kg



Описание

Применение

Поворотный электропривод BELIMO DR24A-SR-7 используется для установки на дисковую поворотную заслонку BELIMO серии D6… или на заслонки других производителей, соответствующих следующей спецификации:

• конец штока квадратного сечения (17 мм) для соединения с поворотным электроприводом
• круглое отверстие (d=70 мм) для монтажа с поворотной заслонкой.

Адаптеры для других размеров по запросу

Простая установка

Простая прямая установка на дисковую поворотную заслонку с установочным фланцем FO7. Положение установки по отношению к заслонке может выбираться с шагом 90 º.

Настраиваемый угол поворота

Угол поворота настраивается при помощи механических упоров.

Высокая функциональная надежность

Belimo DR24A-SR-7 поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Купить привод БЕЛИМО DR24A-SR-7 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО DR24A-SR-7 мы обсуждаем индивидуально.

На поворотный привод BELIMO DR24A-SR-7 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

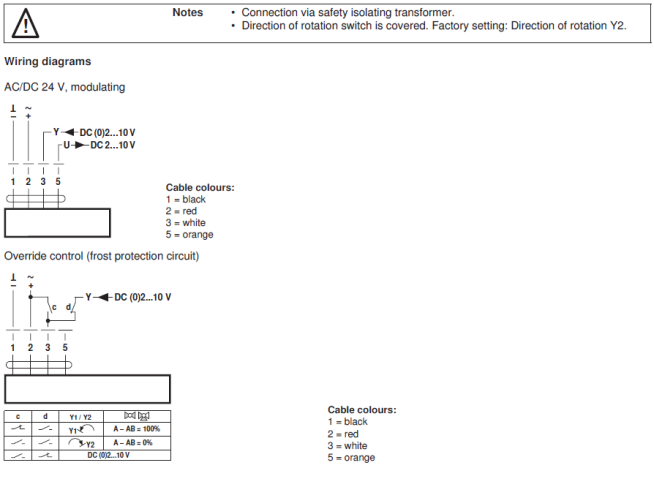

Электрическое подключение

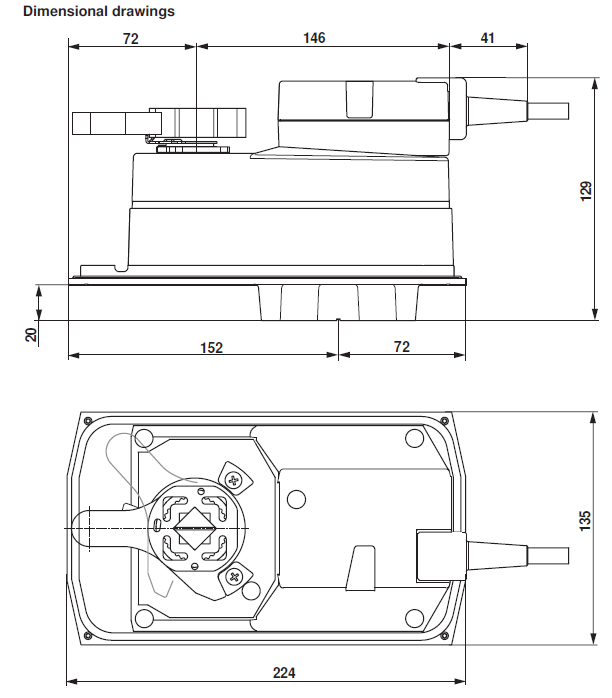

Габаритные размеры
