Привод дискового затвора для подключения в сеть MP-Bus, IP54.

• Номинальный крутящий момент
• Номинальное напряжение AC / DC 24 В
• Плавное управление постоянного тока (0) 2 ... 10 В Переменный
• Обратная связь по положению DC 2 ... 10 В Переменный
• Преобразование сигналов датчиков
• Связь с помощью Belimo MP-Bus

Привод дискового затвора для подключения в сеть MP-Bus, IP54.

• Номинальный крутящий момент
• Номинальное напряжение AC / DC 24 В
• Плавное управление постоянного тока (0) 2 ... 10 В Переменный
• Обратная связь по положению DC 2 ... 10 В Переменный
• Преобразование сигналов датчиков
• Связь с помощью Belimo MP-Bus

Технические характеристики

Электропривод BELIMO DR24A-MP-7 поворотный электропривод дисковых поворотных заслонок для подключения в сеть MP-Bus , IP54.



Electrical data
Nominal voltage	AC/DC 24 V
Nominal voltage frequency	50/60 Hz
Nominal voltage range	AC 19.2...28.8 V / DC 21.6...28.8 V
Power consumption in operation	9 W
Power consumption in rest position	2 W
Power consumption for wire sizing	12 VA
Connection supply / control	Cable 1 m, 4 x 0.75 mm²
Parallel operation	No
Functional data
Torque motor	Max. ‹90 Nm (not constant)
Positioning signal Y	DC 0...10 V
Positioning signal Y note I	nput impedance 100 kΩ
Control signal Y variable	Open-close 3-point (AC only) Modulating (DC 0...32 V)
Operating range Y	DC 2...10 V
Position feedback U DC	2...10 V
Position feedback U note	Max. 0.5 mA
Position accuracy	±5%
Manual override	Gear disengagement with push-button, can be locked
Running time motor	150 s / 90°
Motor running time variable	75...290 s
Adaption setting range	manual (automatic on first power-up)
Adaption setting range variable	No action Adaption when switched on Adaption after pushing the gear disengagement button
Sound power level motor	45 dB(A)
Position indication	Mechanically (integrated)
Safety
Protection class IEC/EN	III Safety extra-low voltage
Protection class UL	UL Class 2 Supply
Degree of protection IEC/EN	IP54
Degree of protection NEMA/UL	NEMA 2, UL Enclosure Type 2
EMC	CE according to 2004/108/EC
Certification IEC/EN	IEC/EN 60730-1 and IEC/EN 60730-2-14
Certification UL	cULus according to UL 60730-1A, UL 60730-2-14 and CAN/CSA E60730-1:02
Mode of operation	Type 1
Rated impulse voltage supply / control	0.8 kV
Control pollution degree	3
Ambient temperature	-30...50°C
Non-operating temperature	-40...80°C
Ambient humidity	95% r.h., non-condensing
Maintenance	Maintenance-free
Mechanical data
Connection flange	F07
Weight
Weight approx.	4.2 kg





Описание

Применение

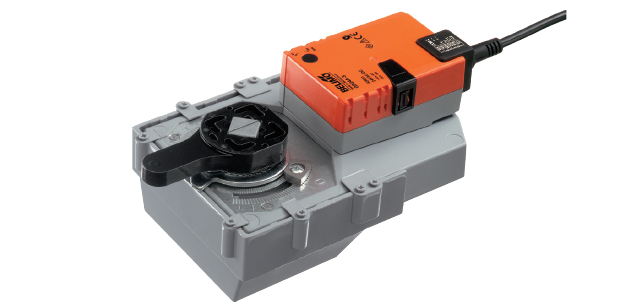

Поворотный электропривод BELIMO DR24A-MP-7 используется для установки на дисковую поворотную заслонку BELIMO серии D6… или на заслонки других производителей, соответствующих следующей спецификации:

• конец штока квадратного сечения (17 мм) для соединения с поворотным электроприводом
• круглое отверстие (d=70 мм) для монтажа с поворотной заслонкой.

Адаптеры для других размеров по запросу

Простая установка

Простая прямая установка на дисковую поворотную заслонку с установочным фланцем FO7. Положение установки по отношению к заслонке может выбираться с шагом 90 º.

Настраиваемый угол поворота

Угол поворота настраивается при помощи механических упоров.

Высокая функциональная надежность

Belimo DR24A-MP-7 поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Купить привод БЕЛИМО DR24A-MP-7 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО DR24A-MP-7 мы обсуждаем индивидуально.

На поворотный привод BELIMO DR24A-MP-7 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

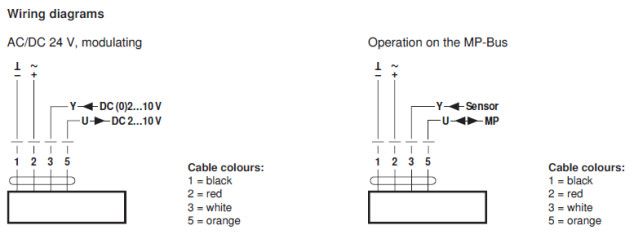

Электрическое подключение

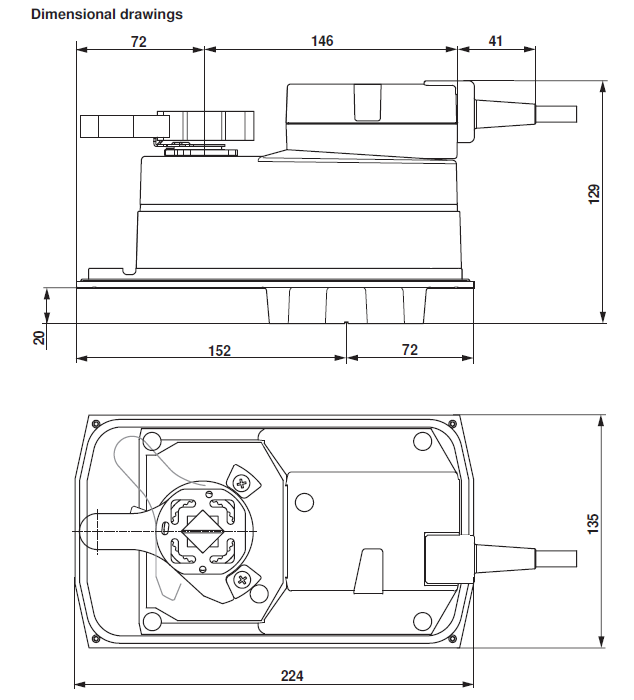

Габаритные размеры



Скачать PDF





Скачать PDF (424 Кбайт)

Сертификат BELIMO (775 Кбайт)
