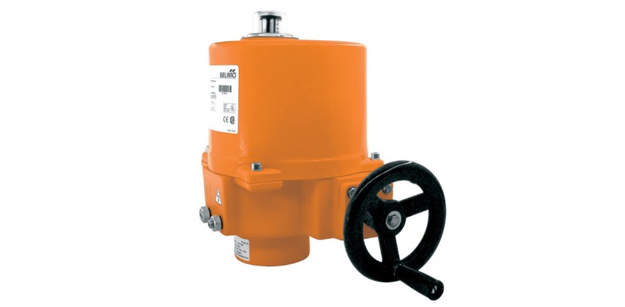

Привод предназначен для монтажа на дисковый затвор поворотного типа, IP67.

Привод предназначен для монтажа на дисковый затвор поворотного типа, IP67.



Технические характеристики

Электропривод BELIMO SY8-230A-3-T позволяет управлять дисковыми затворами.

Характеристика
Номин. U	AC 230 В
Номин. расчетная  U	50/60 Hz
Номин. напряжение в диапазоне	AC от 207 до 253 В
Потребление мощности	220 Вт
Потребление мощности во время работы	incl. heating
Потребление мощности в состоянии покоя	4,8 Вт
Потребление мощности (калибровка)	460 VA
Потребление тока	2 A
Вспомогательный переключатель	2*SPDT, 1*3°  или 1*87°
Коммутационная способность вспомогательного выключателя	1 ма...5 (3 индуктивных) A, DC 5 V ... AC 250 V
Подключение клемм питания / контроль	2,5 мм2 (провод 2 х 1,5 мм2 или 1 х 2,5 мм2)
Параллельная работа	Не предусмотрена
Функционал
Моментный двигатель	1500 Нм
Управление вручную	Временное с маховичком (не-вращая)
Угол вращения	90°
Угол вращения	Примечание внутренний концевой выключатель, не регулируется
Продолжительность вращения	55 с
Рабочий цикл	30% (=активное время 55 с / рабочее время 183 с)
Шум	70 dB(A)
Индикатор	Механический
Защита
Защита	I класс, заземление
Класс защиты вспомогательный выключатель IEC / EN	I класс, заземление
Степень защиты	IEC/EN IP67
EMC	CE according to 2004/108/EC
Директива по низкому напряжению	CE according to 2006/95/EC
Режим работы	1 тип
Контроль загрязнения	4
Т работы	-30 до 65°C
Т нерабочее положение	-30 до 80°C
Влажность	95% , без конденсации
Обслуживание	да
Механические характеристики
Фланец соединительный	F14
Параметры
Масса	36 кг
Материал
Материал	алюминий



Работа

Привод для клапанов BELIMO типа Бабочка SY8-230A-3-T регулирует позицию затвора, работа реализуется по 2-х проводной схеме с U  24 V~ или 230 V~.

Монтаж

Монтаж осуществляется на заслонку с шагом в  90° относительно заслонки.

Надежность

Привод оборудован концевыми выключателями, которые прекращают подачу электричества к мотору. Также привод автоматически отключится при температуре 135°С.

Функция подогрева

От конденсации привод защищает функция внутреннего подогрева.

Управление вручную

Поворотным электроприводом Belimo SY8-230A-3-T для дисковых затворов можно управлять вручную посредством ключа. Вращение гаечного ключа по часовой стрелке открывает затвор.

Купить привод БЕЛИМО SY8-230A-3-T а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО SY8-230A-3-T мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO SY8-230A-3-T распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

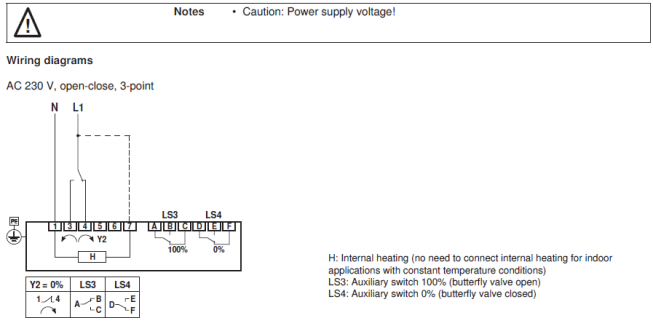

Электрическое подключение

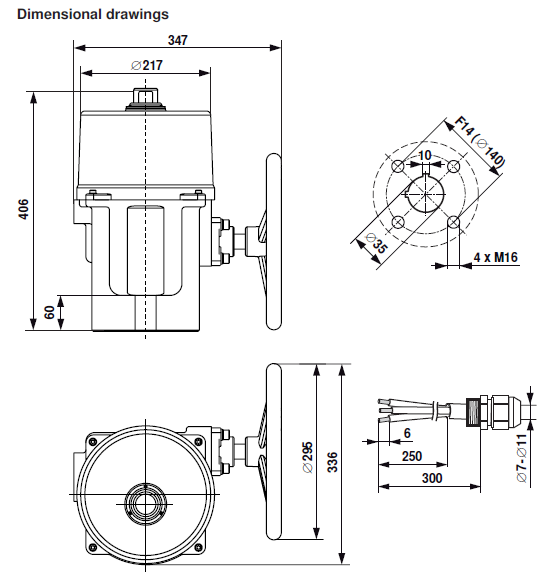

Габаритные размеры
