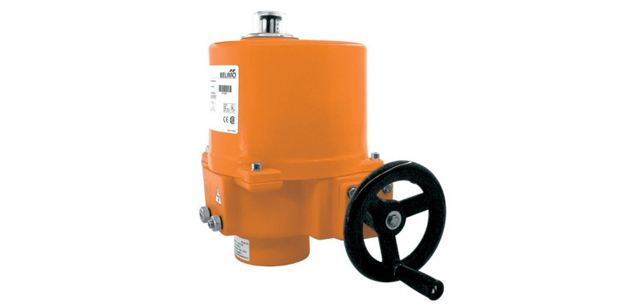

Электропривод для крепления на поворотный дисковой затвор  IP67.

Электропривод для крепления на поворотный дисковой затвор  IP67.



Технические характеристики

BELIMO SY7-230A-3-T предназначен для приведения в движение затворов дискового типа.

Электрические характеристики
Напряжение (номин. значение)	от 230 V до 50/60 Gz
Диапазон напряжения (номин.)	от 198 до 253 V ~
Мощность (расчётная)	См «Обзор типов»
Мощность (потребление)	См «Обзор типов»
Управление	Однополосные переключатели, две позиции (2 шт) 5 А I
Переключение (шаг)	от 0 до 90о
Подключение	Клеммы 2*1,5 мм² / 1 × 2,5 мм²
Параллельное соединение	Не предусмотрено
Функциональные характеристики
Крутящий номинальный момент	См «Обзор типов»
Управление вручную	Временное посредством колеса
Поворот	90 ° (ограничен концевыми внутренними выключателями)
Продолжительность поворота	См «Обзор типов»
Цикл работы	30% (например, 17 с / 40 с)
Шум	Max 70 dz
Индикатор положение	Механический встроенный указатель
Безопасность
Защита устройства	I (предусмотрено заземление)
Корпус (защита)	IP67
Допустимая t среды	от –20 до +65° С
Температура пространства в затворе	от –20 до +100° С
Температура хранения	от –30 до +80° С
Рабочий уровень влажности среды	95% отн., не конденсир.
Тех. обслуживание	Не предусмотрено
Корпус (материал)	Алюминий (литой)
Размерные параметры
Размерные параметры	См. на след. странице
Вес	См «Обзор типов»



Описание

Принцип действия

Электропривод предназначен для клапанов BELIMO вида Бабочка (SY7-230A-3-T). Управление положением закрыто/открыто осуществляется посредством двухпроводной схемы.

Возможно ручное управление установкой при помощи гаечного ключа: поворот ключа в направлении по часовой стрелке открывает затвор, а против - закрывает. Текущее положение устройства отображает механический индикатор.

Образование влаги внутри устройства предотвращается функцией внутреннего подогрева, что увеличивает срок службы устройства и повышает эффективность работы.

Выключение устройства осуществляют внутренние концевые выключатели. Также прекращение подачи электричества осуществляется при температуре 135°С, что защищает установку от перегрузки.

Приобрести привод БЕЛИМО SY7-230A-3-T, узнать цену можно позвонив по телефону: 8 (499) 201-22-47

Скидка и оптовая цена на привод БЕЛИМО SY7-230A-3-T обсуждается индивидуально.

Установка сопровождается тех. паспортом и сертификатом. Гарантия - 5 лет.

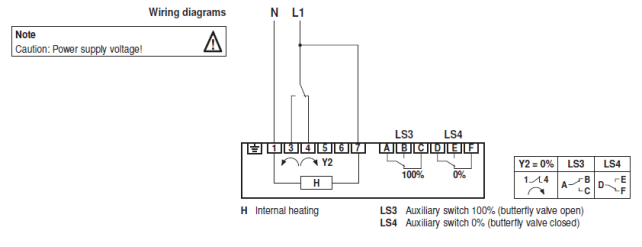

Электрическое подключение

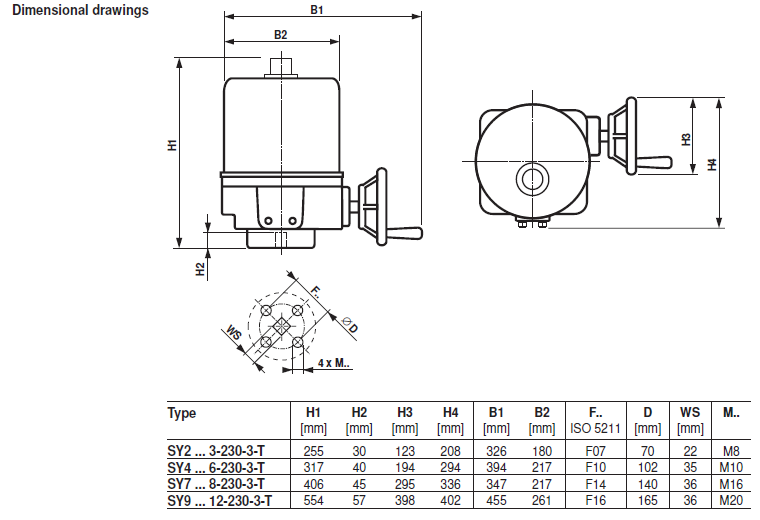

Габаритные размеры
