Привод для установки на дисковый поворотный затвор, IP67.

Привод для установки на дисковый поворотный затвор, IP67.



Технические характеристики

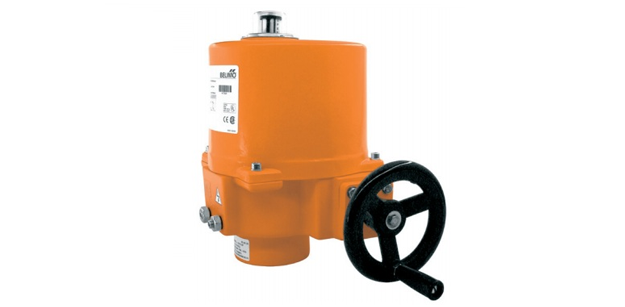

Поворотный электропривод BELIMO SY6-230-3-T приведение в действие дисковых затворов.

Электрические параметры
Номинальное напряжение	230 В ~ 50/60 Гц
Диапазон номинального напряжения	198…253 В ~
Расчетная мощность	См «Обзор типов»
Потребляемая мощность	См «Обзор типов»
Вспомогательные переключатели	2 однополюсных с двойным переключением, 5 А I
Точки переключения:	настраиваются в диапазоне 90 °
Соединение:	Клеммы 2 × 1,5 мм² или 1 × 2,5 мм²
Параллельное подключение	Невозможно
Функциональные данные
Крутящий момент (номинальный)	См «Обзор типов»
Ручное управление	Временное с помощью колеса
Угол поворота	90 ° (ограничивается внутренними концевыми выключателями)
Время поворота	См «Обзор типов»
Рабочий цикл	30% (например 17 с / 40 с)
Уровень шума	Макс. 70 дБ
Индикация положения	Механический указатель (встроенный)
Безопасность
Класс защиты	I (с заземлением)
Степень защиты корпуса	IP67
Температура окружающей среды	–20…+65° С
Температура среды	–20…+100° С (в дисковом затворе)
Температура хранения	–30…+80° С
Влажность окружающей среды	95% отн., не конденсир.
Техническое обслуживание	Не требуется
Материал корпуса	Литой алюминий
Размеры/вес
Размеры	См. на след. странице
Вес	См «Обзор типов»



Описание

Принцип действия

Привод для клапанов BELIMO типа Бабочка SY6-230-3-T управление открыто/закрыто осуществляется по двухпроводной схеме напряжением 24 В~ или 230 В~.

Особенности изделия

Простой монтаж: Простая прямая установка на дисковую поворотную заслонку. Положение установки по отношению к поворотной заслонке может выбираться с шагом 90°.

Надежность функционирования: Внутренние концевые выключатели прерывают подачу питания на двигатель. Термостат двигателя обеспечивает дополнительную защиту от перегрузки, так как он тоже прерывает подачу питания при температуре 135°С.

Внутренний подогрев: Внутренний подогрев предотвращает образование конденсата внутри корпуса электропривода.

Ручное управление: Ручное управление поворотный электропривод Belimo SY6-230-3-T для дисковых затворов осуществляется при помощи гаечного ключа. Поворот гаечного ключа по часовой стрелке приводит к открытию затвора.

Индикация положения: Механическая.

Указания по безопасности

Поворотный электропривод Белимо SY6-230-3-T не содержит компонентов, подлежащих замене или ремонту.

Купить привод БЕЛИМО SY6-230-3-T а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО SY6-230-3-T мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO SY6-230-3-T распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

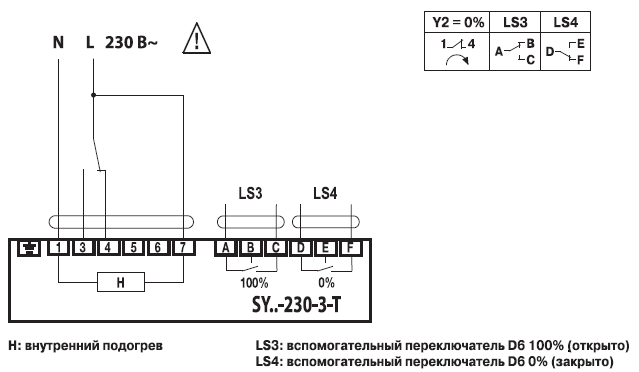

Электрическое подключение

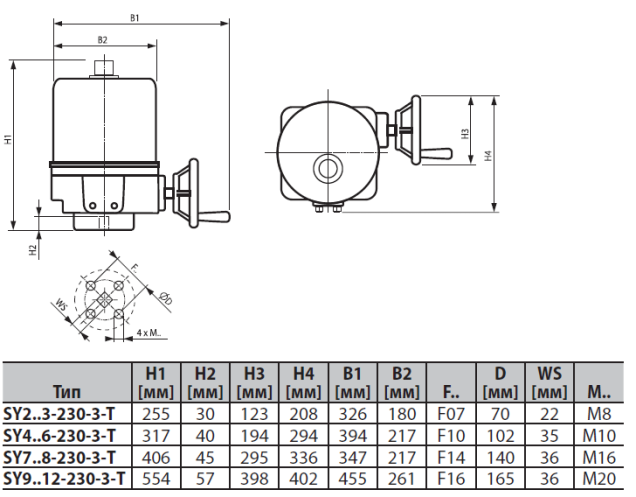

Габаритные размеры
