Поворотный электропривод Belimo SY11-230-MF-T предназначен для регулирования работы дисковых поворотных затворов. С возможностью индивидуальной настройки отдельных параметров управления.

• Вращательный момент двигателя - 3000 Нм
• Электрич. напряжение - AC 230 В
• Базовые установки управления: сигнал Y - DC (0)2...10 В, сигнал U - DC 2...10 В
• 2 встроенных переключателя

Поворотный электропривод Belimo SY11-230-MF-T предназначен для регулирования работы дисковых поворотных затворов. С возможностью индивидуальной настройки отдельных параметров управления.

• Вращательный момент двигателя - 3000 Нм
• Электрич. напряжение - AC 230 В
• Базовые установки управления: сигнал Y - DC (0)2...10 В, сигнал U - DC 2...10 В
• 2 встроенных переключателя

Технические характеристики

Электрические характеристики
Электрич. напряжение (U)	АС 230 В
Частота тока	50/60 Гц
Интервал электрич. напряжения	АС 207...253 В
Мощность при калибровке	460 ВА
Мощность при эксплуатации	376 Вт, включая нагрев
Потребление тока	2 А
Характеристики переключателей	2 x EPU, 1 x 3° / 1 x 87°,  I = 1 мА...5 (3 индуктив.) А, U = DC 5 В ... AC 250 В
Подключение	Клеммы 2,5 мм² (провод 2 x 1,5 мм² или 1 x 2,5 мм²)
Параллельное подключение	Предусмотрено (с учетом мощностей)
Функциональные характеристики
Вращательный момент двигателя	3000 Нм
Управляющий сигнал Y	DC 0...10 В, R на входе 100 кОм
Диапазон работы	Базовые установки: DC 2...10 В Индивидуальные настройки: DC 0,5...30 В (начальная точка); DC 2,5...32 В
Сигнал обратной связи U	Базовые установки: DC 2...10 В, Imax = 0,5 мА Индивидуальные настройки: DC 0,5...8 В (начальная точка); DC 2,5...10 В
Погрешность управления	+/- 5%
Управление вручную	Временное с помощью маховика
Допустимый поворот	Угол 90°. Настраивается за счет концевых упоров
Продолжительность работы	44 сек
Цикл работы	50% (время работы 44 сек / 88 сек)
Допустимый шум	Макс. 70 дБ
Указатель позиций	Встроенный, механич.
Характеристики безопасности
Защита от поражения током	1-й класс (заземление)
Защита корпуса	IP67 протокол
ЭМС	Директива 2014/30/EU
Диапазон температур окруж. среды	–30...+65° С
Диапазон температур для хранения	–30...+80° С
Влажность воздуха относит.	95%, без конденсации
Поддержка сервисной службы	Не предусмотрена
Материал корпуса	Литой алюминий



Описание

Принцип управления

Поворотный привод Belimo SY11-230-MF-T управляется посредством аналогового сигнала в интервале постоянного тока от 0 до 10 В, на основании которого устройство принимает необходимую позицию. Сигнал обратной связи показывает текущую позицию электропривода от 0 до 100% от угла поворота. Также этот сигнал может выступать управляющим для других приводов.

Параметризация устройства

Электропривод Belimo SY11-230-MF-T поставляется с базовыми установками в соответствие с наиболее частыми ситуациями использования. При необходимости отдельные параметры управления могут быть настроены индивидуально при помощи сервисного устройства параметризации Belimo MFT-P.

Установка
Электропривод Belimo SY11-230-MF-T легко и просто устанавливается на дисковый затвор с шагом 90° - горизонтальная либо вертикальная установка.

Управление вручную

Предусмотрено управление приводом Belimo SY11-230-MF-T вручную при помощи встроенного маховика. Для открытия затвора необходимо вращать маховик влево (против часовой стрелки), для закрытия - в противоположную сторону. Во время работы двигателя маховик не двигается. Диск затвора сохраняет текущую позицию до тех пор, пока на привод не будет подано напряжение.

Встроенный обогреватель
Привод Belimo SY11-230-MF-T оснащен встроенным обогревателем, который позволяет избежать образования конденсата.

Надежность функционирования
За счет механических упоров допустимый угол вращения привода Belimo SY11-230-MF-T находится в диапазоне от –2° до 92°.

Привод оснащен концевыми выключателями, которые отключают двигатель от напряжения для избежания перегрузок. Также в устройство встроен термостат, которые прекращает работу, если температура достигает 135°С.

Концевые выключатели имеют золотое либо серебряное покрытие, что позволяет включать их в цепи как низких (мА диапазон), так и сильных токов (диапазон А). Важно! Если на контакты ранее были поданы сильные токи, то на слабые они уже не среагируют.

Для уточнения стоимости поворотного привода Belimo SY11-230-MF-T, а также оформления заказа на покупку звоните 8 (499) 201-22-47

На электропривод Belimo SY11-230-MF-T предоставляются скидки и оптовые цены только после персонального обсуждения.

Гарантия на привод Belimo SY11-230-MF-T - 5 лет с момента покупки. Техническая документация и сертификат соответствия прилагаются.

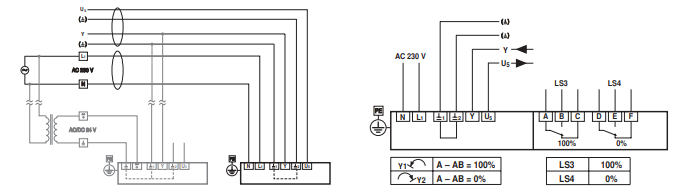

Электрическое подключение



Габаритные размеры
