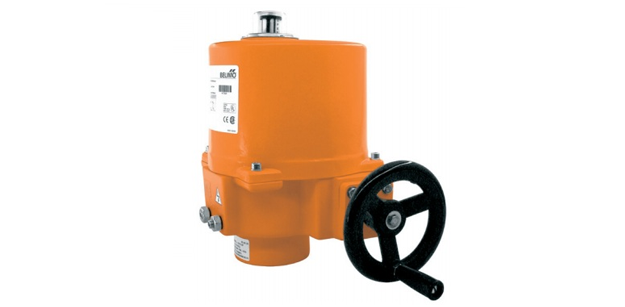

Привод для установки на дисковый поворотный затвор, IP67.

Привод для установки на дисковый поворотный затвор, IP67.



Технические характеристики

Поворотный электропривод BELIMO SY5-24-3-T приведение в действие дисковых затворов.

Номинальное напряжение	24 В ~ 50/60 Гц
Диапазон напряжения питания	19,2...28,8 В~
Расчетная мощность	см. таблицу внизу
Потребляемая мощность	см. таблицу внизу
Соединение	Клеммы, 2х 1,5 мм2 или 1х 2,5 мм2
Вспомогательный переключатель	2 однополюсных с двойным переключением, 3А,250В~
Точка переключения	Настраивается
Крутящий момент	см. таблицу внизу
Ручное управление	Временное при помощи колеса (не вращается)
Угол поворота	90°( внутренние концевые выключатели)
Время поворота	см. таблицу внизу
Индикация положения	Внутреннее сморовое окно наверху
Класс защиты	III для низких напряжений
Степень защиты	IP 67
Температура окружающей среды	–20...+65 °С
Температура теплоносителя	–20...+100°C (дисковый затвор)
Температура хранения	–30...+80°C
Электромагнитная совместимость	Соотв. 89/336/ЕЕС, 93/68/ЕWG по СЕ
Техническое обслуживание	Не требуется
Вес	см. таблицу внизу



Описание

Принцип действия

Привод для клапанов BELIMO типа Бабочка SY5-24-3-T управление открыто/закрыто осуществляется по двухпроводной схеме напряжением 24 В~ или 230 В~.

Особенности изделия

Простой монтаж: Простая прямая установка на дисковую поворотную заслонку. Положение установки по отношению к поворотной заслонке может выбираться с шагом 90°.

Надежность функционирования: Внутренние концевые выключатели прерывают подачу питания на двигатель. Термостат двигателя обеспечивает дополнительную защиту от перегрузки, так как он тоже прерывает подачу питания при температуре 135°С.

Внутренний подогрев: Внутренний подогрев предотвращает образование конденсата внутри корпуса электропривода.

Ручное управление: Ручное управление поворотный электропривод Belimo SY5-24-3-T для дисковых затворов осуществляется при помощи гаечного ключа. Поворот гаечного ключа по часовой стрелке приводит к открытию затвора.

Индикация положения: Механическая.

Указания по безопасности

Поворотный электропривод Белимо SY5-24-3-T не содержит компонентов, подлежащих замене или ремонту.

Купить привод БЕЛИМО SY5-24-3-T а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО SY5-24-3-T мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO SY5-24-3-T распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

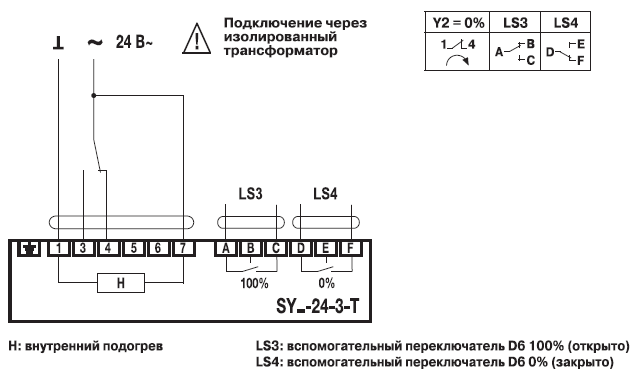

Электрическое подключение

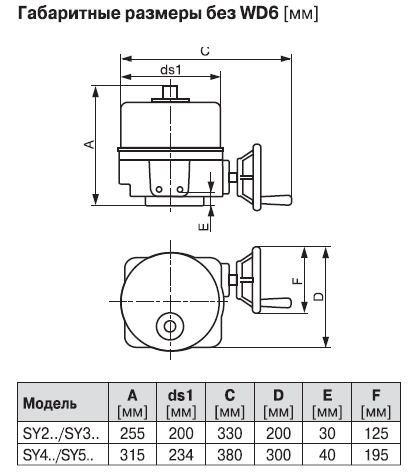

Габаритные размеры
