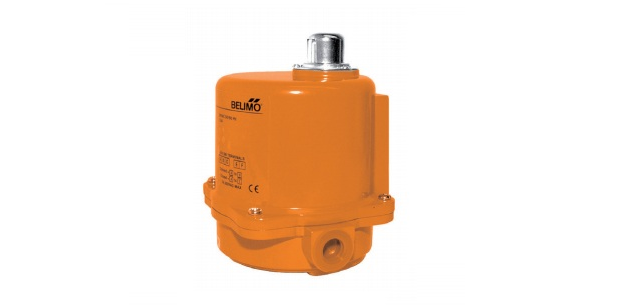

Привод для установки на дисковый поворотный затвор, IP67.

Привод для установки на дисковый поворотный затвор, IP67.



Технические характеристики

Поворотный электропривод BELIMO SY1-24-3-T приведение в действие дисковых затворов.

Номинальное напряжение	24 В∼ 50/60 Гц
Диапазон напряжения питания	19,2...28,8 В∼
Расчетная мощность	0,6 ВА
Потребляемая мощность	10 Вт
Соединение	Клеммы, 2 x 1,5 мм2 или 1 x 2,5 мм2
Вспом. переключатель – Точка переключения	2 однополюсных с двойным переключением, 3 А, 250 В~, II Настраивается
Ручное управление	Временное при помощи гаечного ключа
Крутящий момент	Мин. 35 Нм при номинальном напряжении
Время поворота	15 с
Индикация положения	Механическая
Механическая	Класс защиты III (для низких напряжений)
Температура окружающей среды	–20...+ 65°C
Температура теплоносителя	–20...+ 100°C (дисковый затвор)
Температура хранения	–30...+80°C
Электромагнитная совместимость	Соотв. 89/336/EЕС, 93/68/EWG по СЕ
Техническое обслуживание	Не требуется
Вес	2 кг



Описание

Принцип действия

Привод для клапанов BELIMO типа Бабочка SY1-24-3-T управление открыто/закрыто осуществляется по двухпроводной схеме напряжением 24 В~ или 230 В~.

Особенности изделия

Простой монтаж: Простая прямая установка на дисковую поворотную заслонку. Положение установки по отношению к поворотной заслонке может выбираться с шагом 90°.

Надежность функционирования: Внутренние концевые выключатели прерывают подачу питания на двигатель. Термостат двигателя обеспечивает дополнительную защиту от перегрузки, так как он тоже прерывает подачу питания при температуре 135°С.

Внутренний подогрев: Внутренний подогрев предотвращает образование конденсата внутри корпуса электропривода.

Ручное управление: Ручное управление поворотный электропривод Belimo SY1-24-3-T для дисковых затворов осуществляется при помощи гаечного ключа. Поворот гаечного ключа по часовой стрелке приводит к открытию затвора.

Индикация положения: Механическая.

Указания по безопасности

Поворотный электропривод Белимо SY1-24-3-T не содержит компонентов, подлежащих замене или ремонту.

Купить привод БЕЛИМО SY1-24-3-T а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО SY1-24-3-T мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO SY1-24-3-T распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

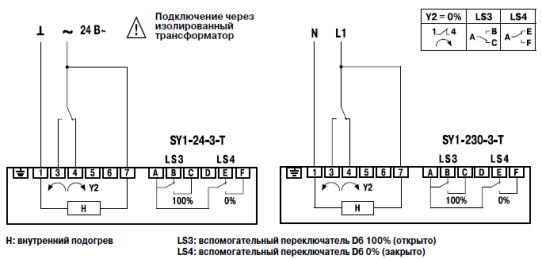

Электрическое подключение

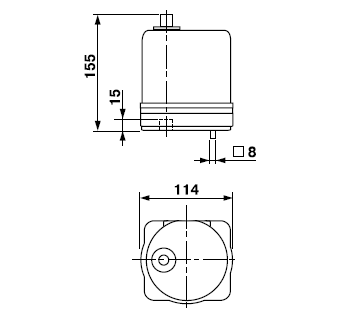

Габаритные размеры
