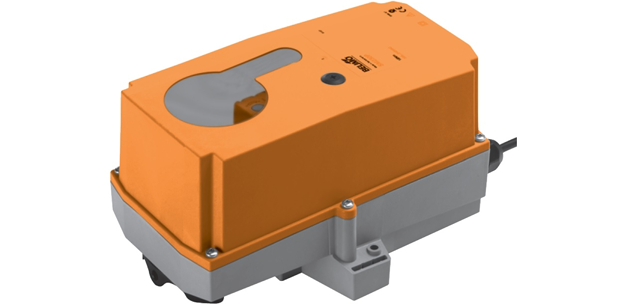

Электропривод Belimo SM24P-S для установки на защитные воздушные заслонки в системах обработки воздуха в зданиях. Для заслонок площадью до 4 кв.м. Со вспомог. переключателем.
Электрические характеристики | |
---|---|
Unom / Частота тока | 24 В, 50/60 Гц |
Интервал Unom | AC 19,2 – 28,8 В DC 19,2 - 28,8 В |
Мощности (N) | 4 ВА – расчетное значение во время калибровки
2 Вт – потребление N при работе 0,2 Вт – потребление N в покое |
Вспомог. переключатель | 1 x SPDT, настраивается от 0 до 100% I от 1 мА до 3 (0,5) А, 250 В (II класс защиты) |

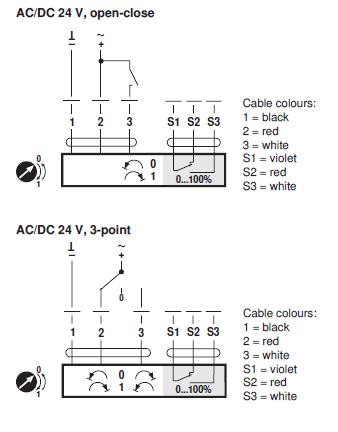

Кабельное присоединение (безгалогенный кабель) | К источнику питания: 100 см, 3 x 0,75 мм² Вспомог. переключатель: 100 см, 3 x 0,75 мм² |
Функциональные характеристики | |
Вращающий момент двигателя (миним. значение) | 20 Нм |
Направление вращения | Настраивается переключателем 0 / 1 (влево/вправо) |
Управление вручную | Возможно. Активируется нажатие кнопки, опция блокировки |
Допустимый угол вращения | ≤ 95° |
Период срабатывания при 90° | 2,5 мин |
Допустимый шум при работе | ≤ 45 дБ |
Индикатор позиции привода | Съемный переключатель, механический |
Характеристики безопасности | |
Защита от тока | Экстра-низкие напряжения (III класс) |
Защита корпуса | IP66 + IP67 |
ЭМС | Согл. директиве 2004/108/EC |
Импульсное Unom | 0,8 кВ – двигатель 2,5 кВ – вспомог. переключатель |
Защита окр. среды | 4 |
Температура окр. воздуха | От -30°C до +50°C |
Температура для хранения привода | От -40°C до +50°C |
Влажность воздуха отн. | 100% |
Сервисная поддержка | Нет |
Масса устройства | 1550 г |
Процесс установки привода
Электропривод Belimo SM24P-S устанавливается на защитную заслонку с помощью захвата, поставляемого в комплекте с приводом. Чтобы избежать произвольного вращения привода, он крепится на специальный кронштейн.
Ручное управление
Чтобы активировать режим ручного управления, необходимо нажать на кнопку на корпусе привода. Пока она будет нажата, привод отсоединение и редуктор выведен из зацепления. Есть опция блокировки.
Настройка угла поворота привода
Угол поворота может настраивать от 0 до 90° с помощью механических упоров с обеих сторон привода. Важно: чтобы установить нужный угол, нужно снять защитную крышку привода.
Надежность функционирования
Благодаря опции автоматической остановки после прохождения финальных позиций электропривод Belimo SM24P-S защищен от перегрузки даже без использования концевых выключателей.
Сигнализационная система
Вспомогательный переключатель в приводе Belimo SM24P-S сигнализирует о текущих положениях привода (настраивается от 0 до 100%).
Для уточнения стоимости и заказа электропривода Belimo SM24P-S звоните по телефону 8 (499) 201-22-47.
Скидки и оптовые цены обсуждаются персонально.
Гарантия на привод Belimo SM24P-S – 5 лет. К устройству прилагаются паспорт и сертификат соответствия.
