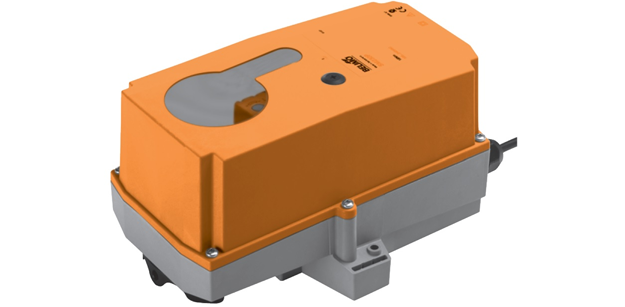

Электрический привод Belimo SM24P-MF для установки на защитные воздушные заслонки в системах обработки воздуха в зданиях промышленного назначения. Для заслонок с площадью поверхности до 4 кв.м.

• Вращательный момент двигателя – 20 Нм
• Напряжение (U_nom) – 24 В АС/DC
• Управление - аналоговый сигнал 0-10 В DC, обратная связь 2-10 В DC. Управляющие сигналы могут настраиваться пользователем индивидуально.
• Надежная защита от коррозии, УФ-излучения, влияния химических веществ, влаги и конденсации

Электрический привод Belimo SM24P-MF для установки на защитные воздушные заслонки в системах обработки воздуха в зданиях промышленного назначения. Для заслонок с площадью поверхности до 4 кв.м.

• Вращательный момент двигателя – 20 Нм
• Напряжение (U_nom) – 24 В АС/DC
• Управление - аналоговый сигнал 0-10 В DC, обратная связь 2-10 В DC. Управляющие сигналы могут настраиваться пользователем индивидуально.
• Надежная защита от коррозии, УФ-излучения, влияния химических веществ, влаги и конденсации

Технические характеристики



Электрические характеристики
Unom / Частота тока	24 В АС/DC, 50/60 Гц
Интервал Unom	AC 19,2 – 28,8 В DC 21,6 - 28,8 В
Расчетное значение мощности при калибровке	60 ВА
Потребление мощностей	4 Вт – во время работы 1,25 Вт – в нерабочем состоянии
Способ присоединения к источнику питания	С помощью безгалогенового кабеля. Длина 100 см, 4 x 0,75 мм²
Функциональные характеристики
Вращательный момент двигателя (миним. значение)	20 Нм
Управление (базовые настройки)	Сигнал Y (управляющий): 0 – 10 В DC, R на входе = 100 кОм Интервал работы Y: 2 – 10 В DC Сигнал U (обратная связь): 2 – 10 В DC, Imax = 0,5 мА
Управление (индивидуальные настройки)	Сигнал Y (управляющий): Открыто-Закрыто; 3-позиционная схема (только АС); 0 – 32 В DC Интервал работы Y: 0,5 -30 В на старте, 2,5 – 32 В на финише DC Сигнал U (обратная связь): 0,5 - 8 В на старте, 2,5 – 10 В на финише DC
Погрешность сигнала управления	Отклонение +/- 5%
Поворот привода	Направление задается 0 / 1 (влево/вправо) переключателем
Режим ручного управления	Возможно. Активируется нажатие кнопки, может фиксироваться
Угол поворота максимальный	95°
Продолжительность работы при 90°	2,5 мин. Настраивается индивидуально от 86 до 346 сек
Допустимый шум при работе двигателя	35-45 дБ
Индикатор позиции привода	Съемный переключатель, механический
Характеристики безопасной эксплуатации
Класс защиты от тока	3-й - экстра-низкие напряжения
Протокол защиты корпуса	IP66 + IP67
ЭМС	Согл. директиве 2004/108/EC
Импульсное Unom	0,8 кВ – двигатель
Защита окр. среды	4
t окр. воздуха при работе	Диапазон -30°C ... +50°C
t при хранении привода	Диапазон -40°C ... +50°C
Влажность воздуха отн.	100%
Сервисная поддержка	Нет
Масса привода	1550 г



Описание

Принцип функционирования

Электропривод Belimo SM24P-MF управляется аналоговым сигналом в стандартном интервале постоянного тока 0-10 В, согласно которому привод занимает необходимую позицию. Текущую позицию электропривода (0-100%) отображает сигнал обратной связи U, который кроме того может выступать в роли управляющего сигнала для других электроприводов.

Индивидуальная параметризация привода

Базовые настройки электропривода Belimo SM24P-MF соответствуют наиболее частым ситуациям эксплуатации устройства. Отдельные параметры электропривода (диапазоны сигналов управления и обратной связи, время срабатывания, вращательный момент) могут быть индивидуально настроены с помощью устройств Belimo MFT-P или ZTH EU.

Монтирование привода на заслонку

Электропривод Belimo SM24P-MF поставляется вместе с универсальным захватом, с помощью которого монтируется на заслонку, что облегчается процесс монтажа. Для предотвращения произвольного поворота привода в процессе эксплуатации, он закрепляется фиксатором (входит в базовую комплектацию).

Настройка угла поворота привода

Угол поворота привода Belimo SM24P-MF может настраивать от 0 до 90° посредством механических упоров с обеих сторон корпуса.

Внимание! Чтобы установить необходимый угол, нужно снять защитную крышку привода.

Режим управления вручную

Предусмотрен режим управления приводом Belimo SM24P-MF вручную. Режим активируется при помощи кнопки на корпусе устройства, которая может зафиксироваться привод в любой позиции. Нажатие кнопки выводи зубчатый редуктор из состояния зацепления на весь период, пока кнопка остается нажатой.

Надежность функционирования

Высокая степень надежности функционирования и защиты от перегрузок электропривода Belimo SM24P-MF достигается за счет автоматического отключения сразу после прохождения финальных позиций. Использование концевых выключателей не требуется.

Базовая позиция привода

При первой подаче напряжения на электропривод Belimo SM24P-MF (ввод в эксплуатацию/выход из ручного управления), привод синхронизируется и переходит в свое начальное базовое положение. После этого положение электропривода устанавливается согласно управляющему сигналу.

Вы можете уточнить стоимости устройства и заказать электропривод Belimo SM24P-MF, позвонив по телефону 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод Belimo SM24P-MF обсуждаются индивидуально.

Гарантия на электропривод Belimo SM24P-MF - 5 лет с момента приобретения. Технический паспорт и сертификат соответствия прилагаются к устройству.

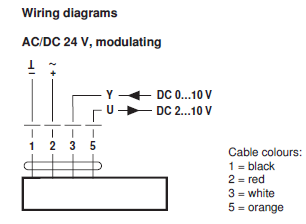

Электрическое подключение

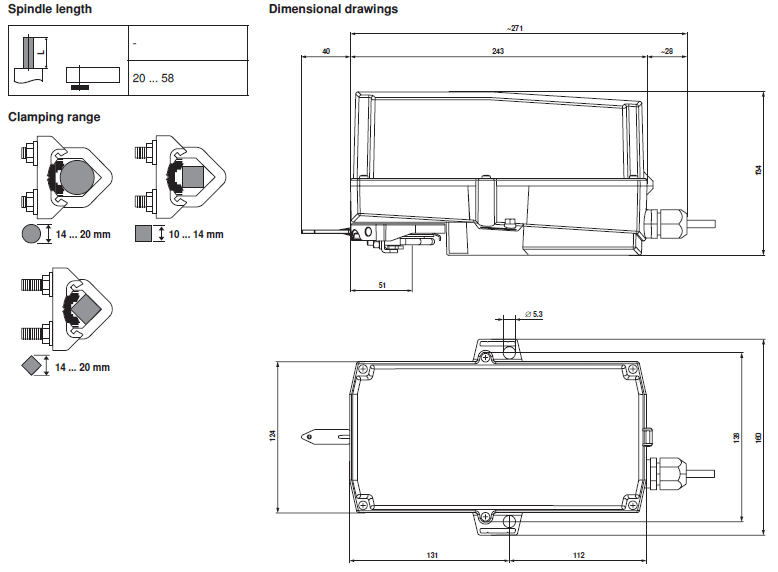

Габаритные размеры
