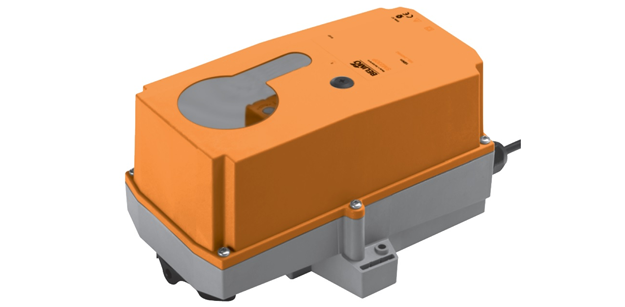

Привод BELIMO NM230P-SR
- Привод воздушной заслонки,
- Ручное управление кнопкой с самовозвратом,
- IP66/67.
Технические характеристики
-
Артикул NM230PSR Вспомогательные переключатели Нет Кабель 1 м, 2 x 0.75 мм² / 1 м, 4 x 0.75 мм² Крутящий момент 10 Нм Питание 230 В~ Площадь заслонки ≈ 2 м² Присоединение Универсальный захват Серия NM_P Управление Плавное 0…10 В= Рабочий диапазон 2…10 В= Electrical data Nominal voltage AC 100 ... 240 V, 50/60 Hz Nominal voltage range AC 85 ... 265 V Power consumption Operation
For wire sizing3.5 W @ nominal torque / 1 W at rest
6.5 VAConnection Power supply
SignalsHalogen-free cable 1 m, 2 x 0.75 mm2
Halogen-free cable 1 m, 4 x 0.75 mm2Functional data Torque (nominal torque) Min. 8 Nm @ nominal voltage Control Control signal Y
Operating rangeDC 2(0) ... 10 V, typical input impedance 100 kΩ DC 2 ... 10 V Position feedback (measuring voltage U) DC 2 ... 10 V, max. 1 mA Auxiliary supply DC 24 V ±30%, max. 10 mA Position accuracy ±5% Direction of rotation Reversible with switch 0 / 1 Direction of motion at Y = 0 V At switch position 0 resp. 1 Manual override Gearing latch disengaged with pushbutton, can be locked Angle of rotation Max. 95° , can be limited at both ends with adjustable mechanical end stops Running time 150 s / 90° Sound power level Max. 35 dB (A) Position indication Mechanical, pluggable Safety Protection class II totally insulated Degree of protection IP66 + IP67 EMC
Low-voltage directiveCE according to 2004/108/EC

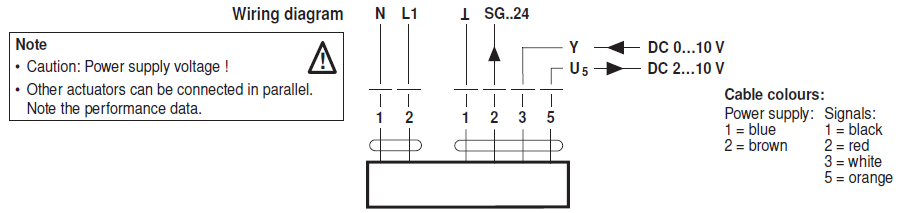

CE according to 2006/95/ECMode of operation Type 1 (EN 60730-1) Rated impulse voltage 2.5 kV (EN 60730-1) Control pollution degree 4 (EN 60730-1) Ambient temperature –30 ... +50°C Non-operating temperature –40 ... +80°C Ambient humidity 100% r.H. Maintenance Maintenance-free Dimensions / Weight Dimensions See «Dimensions» on page 3 Weight Approx. 1.3 kg Электрическое подключение
-

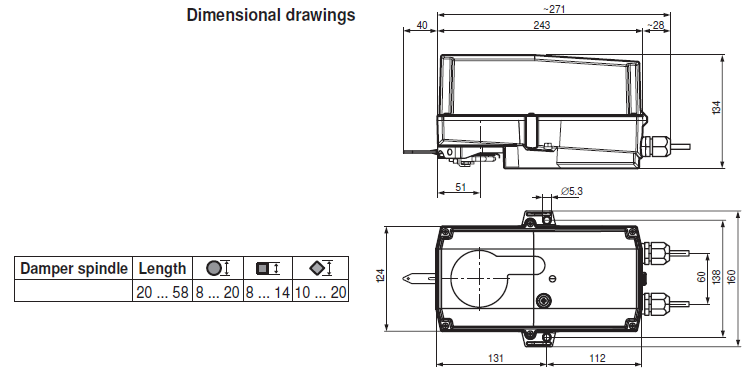

Габаритные размеры
-
Скачать PDF
-
Скачать PDF (2,59 Мбайт)
Сертификат BELIMO (775 Кбайт)
