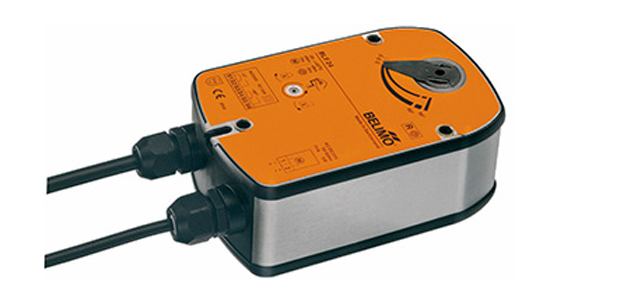

Привод Belimo BLF24-ST для контролирования противопожарных нормальных открытых (огнезадерживающих) клапанов, установленных в системе кондиционирования, общеобменных, местных и технологических вентиляций, интегрированный по средством устройства питания и связи в системе мониторинга и контроля или сетевой шины.

Привод Belimo BLF24-ST для контролирования противопожарных нормальных открытых (огнезадерживающих) клапанов, установленных в системе кондиционирования, общеобменных, местных и технологических вентиляций, интегрированный по средством устройства питания и связи в системе мониторинга и контроля или сетевой шины.



Технические характеристики

Электрические характеристики
Величина номинального напряжения	24 V~ 50/60 Hz; 24=
Диапазон напряжения (номинальный)	от 19,2 до 28,8 V~; от 21,6 до 28,8 V=
Величина расчетная мощности	7 VA I max 5,8 A при t = 5 ms
Величина потребляемой мощности: - при работе двигателя - во время удержания	5,0 W 2,5 W
Тип соединения - вспомогательные переключатели - питание	1 m, 6х0,75 mm2 (безгалагеновые) с штепселем с 6 вых. для соединения с устройством питания и связи 1 m, 2х0,75 mm2 (безгалагеновые) с штепселем с 3 вых. для соединения с устройством питания и связи
Тип вспомогательных переключателей - точки переключения	два  с двойным однополюсных переключением от 1 mA до 3 A, от 5 V= до 250 V ~ 5°, 80°
Функциональные характеристики
Величина крутящего момента: - двигатель - пружина	6 Nm 4 Nm
Направление вращения	Выбирается при установке L/R
Величина угла поворота	Max 95° (учитывая 5° взвода пружины на заводе изготовителя)
Индикатор положения	Мех. указатель
Вращение заслонки	По средством передающего звена 12 mm (возможно с адаптером 10 mm)
Время поворота -пружина -двигатель	≈20 s при от –20 до +50 °С / max 60 s при –30 °С от 40 до 75 s (0…6 Nm)
Макс. уровень шума -пружина -двигатель	≈62 dB max 45 dB
Уровень безопасность
Степень защиты	для низких напряжений - III
Класс защиты корпуса	IP54 - при любом положении монтажа
Безопасная темп.	Установка в защитное положение заслонки происходит при темп. окр. среды свыше +75°С
Темп. окр. среды	от -30 до +50°С
Темп. хранения	от -40 до +80°С
Тех. обслуживание	Не нуждается
Габариты и вес
Габариты	См. рис. ниже
Масса	1600 g





Описание

 Основные параметры привода Belimo BLF24-ST:

• Величина крутящего момента 6/4 Nm;
• Величина угла поворота 90°;
• Величина номинального напряжения 24 V ~/=;
• Система управления: закрыто / открыто;
• Два вспомогательных регулятора;
• Поворот заслонки по средством передающего звена 12 mm;

Особенности привода Belimo BLF24-ST:

• основы принципа действия - перемещая заслонки клапана в стандартное рабочее положение в приводе Belimo BLF24-ST происходит взвод возвратной пружины; прекращая питание, энергия в пружине приводит заслонку в защитную позицию;
• сигнализация позиций - привод Belimo BLF24-ST включает в себя два фиксированных микрорегулятора для обозначения конечных позиций клапана; средняя позиция заслонки крана устанавливается по мех. указателю на приводе;
• система ручного управления - возможно осуществление ручного управления заслонкой, а также установка ее в любой позиции; снятие блокировки производится вручную или автоматически после подачи питания на привод;
• тип соединения - приводы Belimo BLF24-ST оснащены спец штепселями; при их помощи электропривод подключается к питанию и управлению, в систему управления и мониторинга (контроль SBS) или к сетевой шине (шина MP или система Ringbus).

Заказать привод БЕЛИМО BLF24-ST, а также узнать его стоимость вы можете по номеру: 8 (499) 201-22-47

Оптовая цена и скидки для электропривода БЕЛИМО BLF24-ST обсуждается индивидуально.

Для привода воздушной заслонки BELIMO BLF24-ST действует пять лет гарантии с даты продажи, а также паспорт изделия и сертификат соответствия.

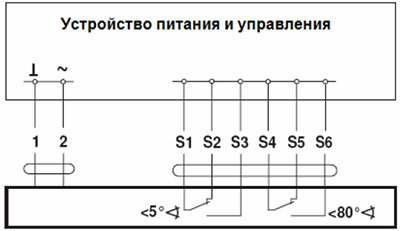

Электрическое подключение

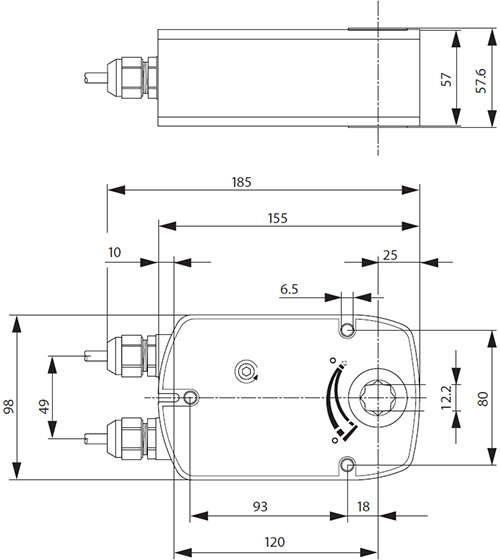

Габаритные размеры
