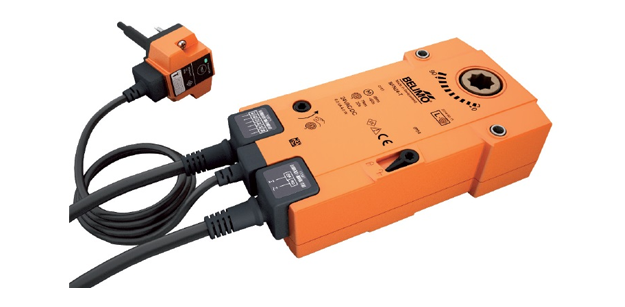

Электрический привод Belimo BFN24-T для использования в вентиляционных системах различного типа. Привод управляет небольшими огнезадерживающими (нормально-открытыми, НО) клапанами. Оборудован терморазмыкающим устройством BAT, двумя переключателями и возвратной пружиной.

• Вращательный двигателя/пружины - 9/7 Нм
• Напряжение (Unom) - 24 В (перемен. ток)
• Управление - принцип "Открыто-Закрыто"
• Монтируется на вал 1,2 х 1,2 см

Электрический привод Belimo BFN24-T для использования в вентиляционных системах различного типа. Привод управляет небольшими огнезадерживающими (нормально-открытыми, НО) клапанами. Оборудован терморазмыкающим устройством BAT, двумя переключателями и возвратной пружиной.

• Вращательный двигателя/пружины - 9/7 Нм
• Напряжение (Unom) - 24 В (перемен. ток)
• Управление - принцип "Открыто-Закрыто"
• Монтируется на вал 1,2 х 1,2 см

Технические характеристики



Данные электричества
Напряжение (Unom)	24 В (перемен. ток)
Интервал напряжения (Unom)	19,2 - 28,8 В (перемен. ток) / 21,6 - 28,8 В (постоян. ток)
Расчетное значение мощности при калибровке	6 ВА,  Iмакс. = 8,3 A, t = 5 мс
Потребление мощностей	4 Вт - в рабочем состоянии 1,4 Вт - в покое
Тип присоединения	С помощью безгалогенового кабеля: К источнику питания: 100 см, 2 х 0,34 мм2 Переключатели: 100 см, 6 × 0,75 мм2
Параметры переключателей (2 шт.)	1-полюсные, 2-ое переключение I = 1 ма - 3 A (0,5 A), U = 250 В (перемен. ток) 5° / 80°
Длина соединительного кабеля BAT	100 см
Функциональные данные
Вращательный (миним. значение)	Двигатель: 9 Нм Пружина: 7 Нм
Вращение привода	Направление задается установкой Left/Right
Режим управления вручную	Есть. Фиксация в любой позиции
Поворот привода при работе	Максим. угол 95°
Продолжительность работы	Не более 1 мин. при угле 90° От 20 до 60 сек в зависимости от t (-30 ... +50°С)
Шум при работе	Двигатель: макс. 55 дБ Пружина: макс. 67 дБ
Контроль позиции	Индикатор механический
Срок эксплуатации	Не менее 60 тыс. позиций охраны
Данные по безопасной эксплуатации
t срабатывания терморазмыкающего устройства (ТРУ)	72°С (снаружи/внутри воздуховода)
Класс защиты от поражения током	3-й - экстра-низкие значения U 2-й - полностью изолирован (привод/переключатели)
Защита корпуса	По протоколу IP54 (вне зависимости от позиции установки)
t среды для удержания клапана в охранной позиции	Не более +75°С
t среды в процессе эксплуатации	–30°C ... +55°C
t для хранения привода вне работы	–40°C ... +55°C
Сервисное обслуживание	Нет
Вес привода	1500 грамм



Описание

Принцип работы привода

Управление приводом Belimo BFN24-T происходит по схеме "Открыто/Закрыто". Во время начала эксплуатации устройства и переходом клапана в рабочую позицию взводится пружина с функцией возврата. В случаях прекращения поступления напряжение на электропривод пружина за счет внутренней энергии переместит клапан в его базовую защитную позицию.

Электропривод Belimo BFN24-T оборудован запатентованным механизмом Safety Position Lock™. Благодаря этому механизму клапан надежно фиксируется в защитном положении для обеспечения наивысшей степени безопасности при пожаре.

Терморазмыкающее устройство BAT (ТРУ)

Электропривод Belimo BFN24-T оснащен терморазмыкающим устройством ВАТ, состоящим из двух предохранителей - плавких вставок. Один из них активируется в случае превышения окружающей температурой 72°С, второй - при превышении этой границы температуры внутри клапана. При срабатывания обоих предохранителей электропитание отключается, и дальше использовать электропривод невозможно.

Светодиод светится в случаях:

• подачи питания на электропривод;
• предохранители не повреждены;
• привод не находится в режиме тестирования.

Внимание! Терморазмыкающее устройство ВАТ может работать только, если электропривод подается электропитание.

Сигнализационная система

В конструкции электропривода Belimo BFN24-T встроены 2 переключателя, сигнализирующих о прохождении клапаном финальных позиций. Благодаря покрытию переключателей золотым и серебряным слоем, они могут быть включены в цепи как с низкими токами (мА), так и в цепи более сильных токов (А). При этом если на переключатель уже был подан сильный ток, то на слабые токи он уже реагировать не будет. Для определения среднего положения клапана нужно воспользоваться механическим индикатором.

Управление вручную

Если электропривод Belimo BFN24-T не находится под напряжением, то возможно управление вручную. Реализована возможность блокировки в любой позиции, которая будет снята при подаче напряжения на привод, либо вручную.

Вы можете приобрести электропривод Belimo BFN24-T и уточнить стоимость устройства, позвонив по телефону 8 (499) 201-22-47.

Предоставление скидок и оптовых цен на большие партии привода Belimo BFN24-T обсуждаются в индивидуальном порядке.

Гарантия на электропривод Belimo BFN24-T - 5 лет. К устройству прилагаются сертификат соответствия и технический паспорт.

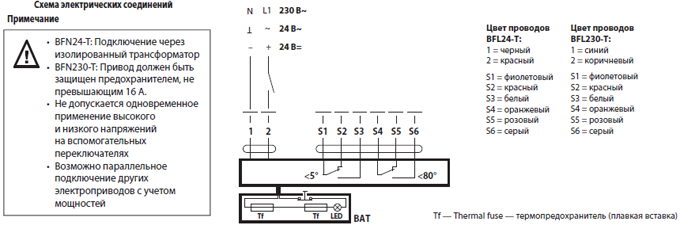

Электрическое подключение

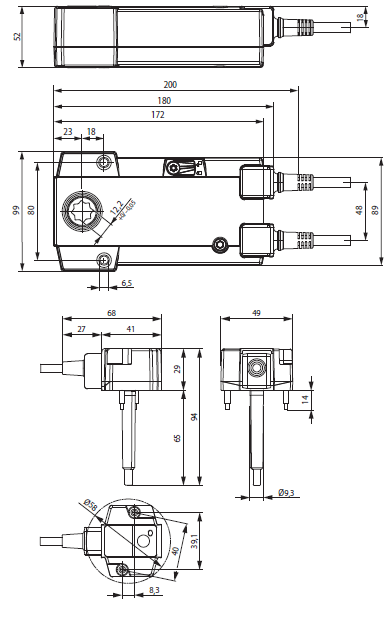

Габаритные размеры
