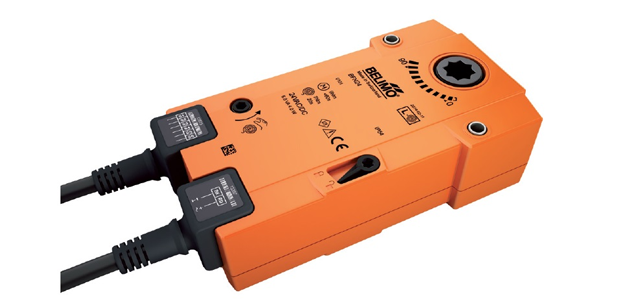

Электрический привод Belimo BFN24 применяется в системах обработки воздуха. Привод регулирует работу противопожарных клапанов нормально-открытого типа с валом 1,2 на 1,2 см. Оснащен возвратной пружиной и дополнительными переключателями.

• Момент силы двигателя/пружины - 9/7 Нм (минимальное значение)
• Unom (напряжение) - 24 В АС/ВС
• Управление по принципу Открыто-Закрыто
• IP54, III класс защиты

Электрический привод Belimo BFN24 применяется в системах обработки воздуха. Привод регулирует работу противопожарных клапанов нормально-открытого типа с валом 1,2 на 1,2 см. Оснащен возвратной пружиной и дополнительными переключателями.

• Момент силы двигателя/пружины - 9/7 Нм (минимальное значение)
• Unom (напряжение) - 24 В АС/ВС
• Управление по принципу Открыто-Закрыто
• IP54, III класс защиты



Технические характеристики

Электрические характеристики
Unom	24 В АС/DC, частота 50/60 Гц
Интервал Unom	19,2 - 28,8 В АС / 21,6 - 28,8 В DC
Мощности (N)	В процессе калибровки: 6 ВА (при Imax = 8,3 А и t = 5 мс) В процессе эксплуатации: 4 Вт Вне работы: 1,4 Вт
Кабельное присоединения	К источнику питания: 100 см, 2×0,34 мм2 Допол. переключатели: 100 см, 6×0,75 мм2
Параметры допол. переключателей (2 шт.)	1-полюсные, 2-ое переключение; I от 1 мА до 3 А (0,5 А), U = 250 В
Характеристики функциональности привода
Момент силы минимальный	Двигатель - 9 Нм Пружина - 7 Нм
Направление движения привода	Задается Left/Right переключателем
Управление вручную	Может фиксироваться
Максимальный угол вращения	95°
Контроль позиций	Индикатор механ-й
Поворот заслонки	Звено передачи - 1,2 см
Минимальный срок эксплуатации	60 тыс. позиций охраны
Время срабатывания	Двигатель - менее 1 мин (при 90°) Пружина - от 20 до 60 сек в зависимости от t (–30…+55 °С)
Шум в процессе работы	Двигатель - менее 55 дБ Пружина - менее 67 дБ
Характеристики надежности эксплуатации
Защита от тока	III класс - экстра-низкие U
Протокол защиты корпуса	IP54 (от позиции установки не зависит)
Безопасная t для защитного положения	Заслонка принимает защитное положение при t среды не более +75°С, после чего автоматически включается термопредохранитель
t среды в процессе работы	От –30°C до +55°C
t хранения	От -40°C до +80°C
Сервис	Нет
Масса устройства	1400 гр



Описание

Принцип функционирования

Одновременно с началом эксплуатации электропривода Belimo BFN24 происходит взвод встроенной пружины с функцией возврата. В ситуациях экстренного прекращения подачи напряжения на привод с помощью пружины противопожарная заслонка будет возвращена в первоначальную защитную позицию.

Максимальная защита при пожаре

Максимальная степень защиты в случаях пожара обеспечивается благодаря запатентованному производителем механизму Safety Position Lock™, использованному в приводе Belimo BFN24. Это позволяет держать клапан в позиции защиты максимально крепко.

Сигнализационная система

Электропривод Belimo BFN24 оснащен двумя дополнительными переключателями, которые сигнализируют о прохождении финальных позиций клапана. За счет того, что переключатели покрыты золотым и серебряным слоем, их возможно включать и в цепи с низкими токами (мА), и в цепи более сильных токов (А). При этом важно учитывать, что если на переключатель уже был подан сильный ток, то на слабые токи он уже не среагирует. Для определения среднего положения клапана воспользуйтесь механическим индикатором.

Режим ручного управления

В электроприводе Belimo BFN24 реализована функция управления вручную с возможностью блокировки в любой позиции. Блокировка будет снята при подачи напряжения на привод, также возможна ручная разблокировка.

Вы можете приобрести электропривод Belimo BFN24 и уточнить стоимость устройства, позвонив по телефону 8 (499) 201-22-47.

Предоставление скидок и оптовых цен на большие партии заказа обсуждаются в индивидуальном порядке.

Гарантия на электропривод Belimo BFN24 - 5 лет со дня покупки. К устройству прилагаются сертификат соответствия и технологический паспорт.

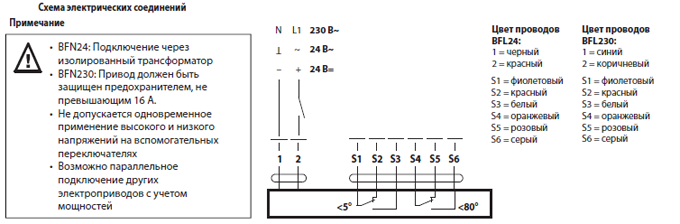

Электрическое подключение

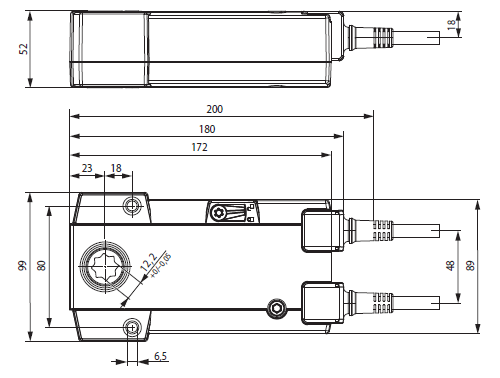

Габаритные размеры
