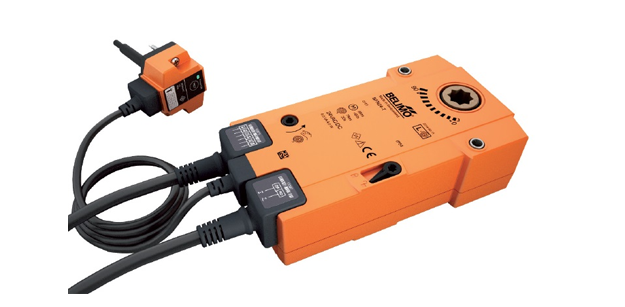

Электрический привод Belimo BFN230-T используется в вентиляционных системах различного типа. Регулирует открытие небольших огнезадерживающих (нормально-открытых, НО) клапанов. Оборудован терморазмыкающим устройством BAT, 2-мя дополнительными переключателями и возвратной пружиной.

• Вращательный момент двигателя - 9 Нм
• Вращательный момент пружины - 7 Нм
• Напряжение (Unom) - 230 В (перемен. ток)
• Управление - принцип "Открыто/Закрыто"
• Монтаж на вал 1,2 на 1,2 см

Электрический привод Belimo BFN230-T используется в вентиляционных системах различного типа. Регулирует открытие небольших огнезадерживающих (нормально-открытых, НО) клапанов. Оборудован терморазмыкающим устройством BAT, 2-мя дополнительными переключателями и возвратной пружиной.

• Вращательный момент двигателя - 9 Нм
• Вращательный момент пружины - 7 Нм
• Напряжение (Unom) - 230 В (перемен. ток)
• Управление - принцип "Открыто/Закрыто"
• Монтаж на вал 1,2 на 1,2 см

Технические характеристики



Параметры электричества
Напряжение (Unom)	230 В (перемен. ток)
Интервал напряжения (Unom)	198 - 264 В (перемен. ток)
Расчетный параметр мощности	10 ВА,  Iмакс. = 4 A, t = 5 мс
Потребление мощностей	5 Вт - в рабочем состоянии 2,1 Вт - в покое
Тип подключения	С помощью безгалогенового кабеля: К питанию: 100 см, 2 х 0,75 мм2 Переключатели: 100 см, 6 × 0,75 мм2
Характеристики переключателей (2 шт.)	1-полюсные, 2-ое переключение I = 1 ма - 3 A (0,5 A), U = 250 В (перемен. ток) 5° / 80°
Длина соединительного кабеля BAT	100 см
Параметры функциональности
Вращательный момент (миним. параметр)	Двигатель: 9 Нм Пружина: 7 Нм
Вращение привода	Направление устанавливается установкой Left/Right
Управление вручную	Есть. Фиксация в любой позиции
Допустимый поворот привода	Максим. угол 95°
Период срабатывания	Не более 1 мин. при угле 90° От 20 до 60 сек в зависимости от t (-30 ... +50°С)
Шум при работе	Двигатель: макс. 55 дБ Пружина: макс. 67 дБ
Контроль позиции	Индикатор механический
Срок эксплуатации	Не менее 60 тыс. позиций охраны
Данные по безопасной эксплуатации
t срабатывания терморазмыкающего устройства (ТРУ)	72°С (снаружи/внутри воздуховода)
Класс защиты от поражения током	2-й - полностью изолирован (привод/переключатели)
Защита корпуса	По протоколу IP54 (вне зависимости от позиции установки)
t среды для удержания клапана в охранной позиции	Не более +75°С
t среды в процессе эксплуатации	Интервал –30°C ... +55°C
t для хранения привода вне работы	Интервал –40°C ... +55°C
Сервисное обслуживание	Не предусмотрено
Вес привода	1500 грамм



Описание

Принцип действия привода

Работа электропривода Belimo BFN230-T регулируется по принципу "Открыто/Закрыто". Вместе с началом работы электропривода и переводом клапана в рабочую позицию взводится встроенная пружина. В случае экстренного прерывания электропитания пружина за счет внутренней энергии переместит клапан в его базовую защитную позицию.

Электропривод Belimo BFN230-T оборудован запатентованным механизмом Safety Position Lock™. Это позволяет обеспечить максимальную степень защиты в случаях пожара благодаря надежному фиксированию огнезадерживающего клапана в защитной позиции.

Терморазмыкающее устройство BAT (ТРУ)

Электропривод Belimo BFN230-T оснащен терморазмыкающим устройством ВАТ, включающим в себя 2 предохранителя (плавкие вставки). Один из предохранителей активируется при превышении окружающей температурой границы 72°С, второй - при превышении этой границы температуры внутри клапана. При срабатывания обоих предохранителей электропитание отключается, и дальше использовать электропривод невозможно.

Светодиод в системе будет светиться в случаях:

• подачи напряжения на электропривод;
• отсутствии повреждений предохранителей;
• нахождения привода не в режиме тестирования.

Важно! Терморазмыкающее устройство ВАТ может работать только тогда, когда на электропривод подается электропитание.

Сигнализационная система

В конструкции электропривода Belimo BFN230-T предусмотрены 2 переключателя, сигнализирующих о прохождении клапаном финальных позиций. Переключатели покрыты золотым и серебряным слоем, поэтому их возможно включать как в цепи с низкими токами (мА), так и в цепи более сильных токов (А). При этом нужно учитывать, что если на переключатель уже был подан сильный ток, то на слабые токи он уже реагировать не будет. Для определения среднего положения клапана нужно воспользоваться механическим индикатором.

Управление вручную

Если на электропривод Belimo BFN230-T не подается напряжение, то им возможно управлять вручную. Реализована возможность блокировки в любой позиции, которая будет снята при подаче напряжения на привод, либо вручную.

Вы можете приобрести электропривод Belimo BFN230-T и уточнить стоимость устройства, позвонив по телефону 8 (499) 201-22-47.

Предоставление скидок и оптовых цен на большие партии привода Belimo BFN230-T обсуждаются в индивидуальном порядке.

Гарантия на электропривод Belimo BFN230-T - 5 лет со дня покупки. К устройству прилагаются сертификат соответствия и технологический паспорт.

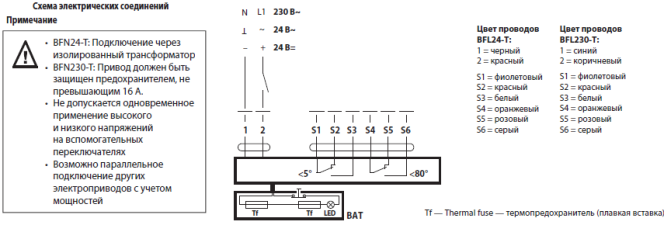

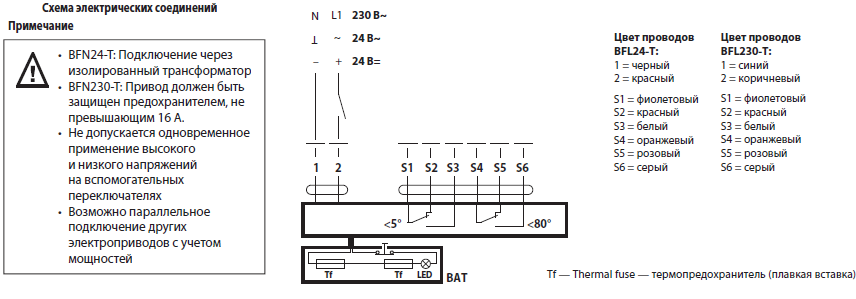

Электрическое подключение

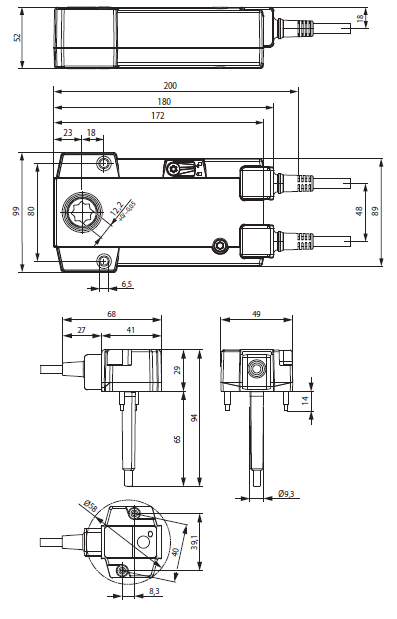

Габаритные размеры

>





Скачать PDF



Скачать PDF (139 Кбайт)

Сертификат BELIMO (775 Кбайт)
