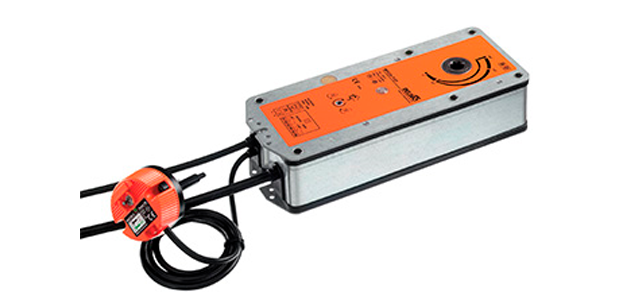

Электропривод Belimo BFG24TL-T-ST совмещенный с термоэлектрическим выключающим устройством (72°С) для управления противопожарными нормально открытыми (огнезадерживающими) клапанами, установленными в системах кондиционирования, общеобменной, местной и технологической вентиляции, интегрированный через устройство связи и питания в систему мониторинга и управления или сетевую шину.

Электропривод Belimo BFG24TL-T-ST совмещенный с термоэлектрическим выключающим устройством (72°С) для управления противопожарными нормально открытыми (огнезадерживающими) клапанами, установленными в системах кондиционирования, общеобменной, местной и технологической вентиляции, интегрированный через устройство связи и питания в систему мониторинга и управления или сетевую шину.

Технические характеристики

Электрические параметры
Номинальное напряжение	24 В~ 50/60 Гц; 24=
Диапазон номинального напряжения	19,2…28,8 В~; 21,6…28,8 В=
Расчетная мощность	10 ВА I макс 8,3 А при t = 5 мс
Потребляемая мощность: - во время работы двигателя - при удержании	7,5 Вт 2,0 Вт
Соединение питание вспомогательные переключатели	1 м, 2х0,75 мм2 (безгалагеновые) со штепселем с тремя выходами для подключения к устройству связи и питания 1 м, 6х0,75 мм2 (безгалагеновые) со штепселем с шестью выходами для подключения к устройству связи и питания
Вспомогательные переключатели точки переключения	2 однополюсных с двойным переключением 1 мА…3 А, 5 В=…250 В ~ 25°, 145°
Температура срабатывания выключателей	Tf1: температура снаружи воздуховода 72°С; Tf2+ Tf3: температура внутри воздуховода 72°С
Функциональные данные
Крутящий момент: - двигатель - пружина	11 Нм 8,5 Нм
Направление вращения	Выбирается установкой L/R
Угол поворота	Макс. 180°
Индикация положения	Механический указатель
Вращение заслонки	Через передающее звено 10 мм
Время поворота двигатель пружина	макс 120 с при повороте на 180° ≈20 с при 20°С
Уровень шума двигатель пружина	макс. 45 дБ ≈63 дБ
Безопасность
Класс защиты	III (для низких напряжений)
Степень защиты корпуса	IP54 в любом положении установки
Безопасная температура	Защитное положение заслонка занимает при температуре окружающей среды выше +75°С
Температура окружающей среды	-30…+50°С
Температура хранения	-40…+80°С
Техническое обслуживание	Не требуется
Размеры/вес
Размеры	Смотри рисунок ниже
Вес	2800 г





Описание

Основные характеристики электропривода Belimo BFG24TL-T-ST:

• Крутящий момент 11/8,5 Нм;
• Угол поворота 180°;
• Номинальное напряжение 24 В ~/=;
• Управление: открыто/закрыто;
• 2 встроенных вспомогательных переключателя;
• Поворот заслонки через передающее звено 12 мм;

Особенности электропривода Belimo BFG24TL-T-ST:

• принцип действия - при перемещении заслонки клапана в нормальное рабочее положение в электроприводе Belimo BFG24TL-T-ST взводится возвратная пружина; при прекращении подачи питания энергия, запасенная в пружине, возвращает заслонку в защитное положение.;
• термовыключатель BAE72B-S - термовыключатель Tf1 срабатывает, если температура окружающей среды превышает 72°С; заменяемый термовыключатель Tf2/Tf3 срабатывает, если температура воздуховода превышает 72°С; оба устройства вызывают постоянное отключение электропитания так, что включение электропривода уже невозможно; Светодиод светится в случае:
  • на привод подается электропитание;
  • температура окружающей среды ниже температуры перегорания плавкой вставки;
  • кнопка тестирования нажата;
  примечание: Tf1 нельзя перенастраивать или изменять;
• сигнализация положений - электропривод Belimo BFG24TL-T-ST содержит два фиксированных микропереключателя для сигнализации конечных положений клапана; промежуточное положение заслонки клапана определяется по механическому указателю на электроприводе;
• ручное управление - возможно ручное управление заслонкой, а также фиксирование ее в любом положении; разблокировка осуществляется либо вручную, либо автоматически при подаче питания на электропривод;
• соединение - электроприводы Belimo BFG24TL-T-ST снабжены специальными штепселями; с их помощью привод может подключаться к устройству питания и управления, в систему мониторинга и управления (SBS контроль) или в сетевую шину (MP-шина).

Купить привод БЕЛИМО BFG24TL-T-ST а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО BFG24TL-T-ST мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO BFG24TL-T-ST распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

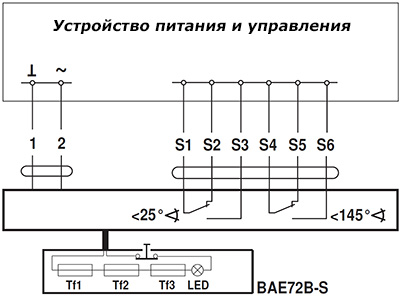

Электрическое подключение





Габаритные размеры
